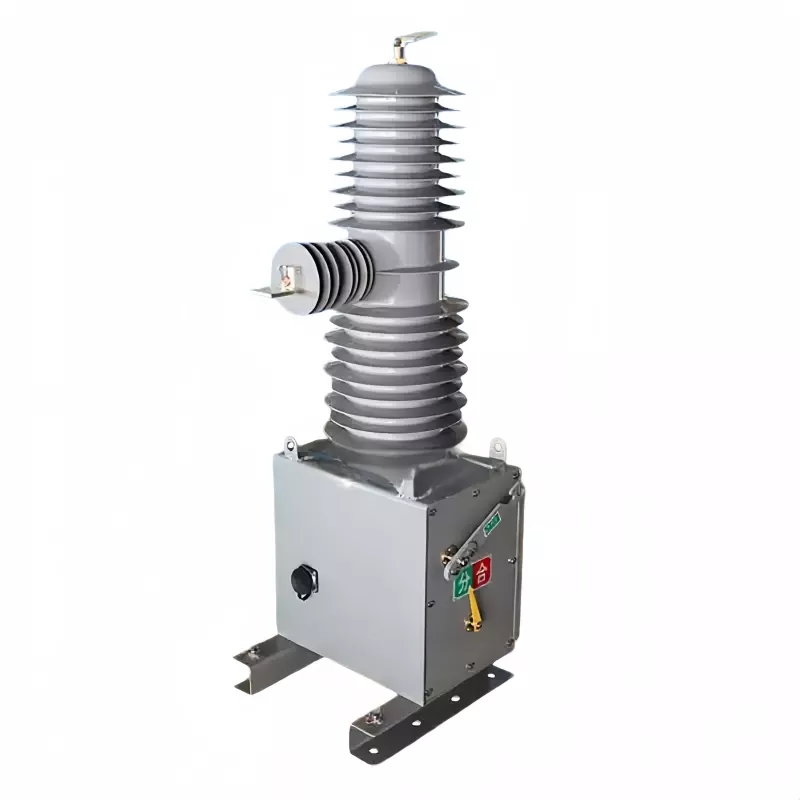

The 33kV Tek Kutuplu Dış Mekan Devre Kesiciorta gerilim havai dağıtım sistemlerinde güvenilir anahtarlama ve koruma için tasarlanmıştır. Modern güç ağlarında yük akımını, arıza akımını ve kısa devre koşullarını kesmek için yaygın olarak kullanılır. Sağlam dış mekan yapısı ve optimize edilmiş ark söndürme performansıyla bu ekipman, zorlu çevre koşullarında bile istikrarlı çalışmayı garanti eder.
Kalıcı mıknatıslı çalışma mekanizması ve yüksek mukavemetli yalıtım bileşenleri ile üretilen33kV Tek Kutuplu Dış Mekan Devre Kesicihızlı yanıt, uzun hizmet ömrü ve minimum bakım gereksinimleri sunarak şebeke şebekeleri, trafo merkezleri ve endüstriyel güç dağıtım sistemleri için uygun olmasını sağlar.
|
Proje |
Sayısal Değer |
|
Nominal Gerilim |
35kV |
|
Nominal Akım |
630/1250A |
|
Nominal Frekans |
50/60 Hz |
|
1 Dakikalık Güç Frekansı Dayanım Gerilimi |
80/95kV |
|
Yıldırım Darbe Dayanım Gerilimi (Tepe) |
185kV |
|
Nominal Kısa Devre Kesme Akımı |
20/25/31,5 kA |
|
Nominal Kısa Devre Açma Akımı (Tepe) |
80kA |
|
Nominal Tepe Dayanım Akımı |
80kA |
|
4S Kısa Süreli Dayanım Akımı |
31,5 kA |
|
Nominal Çalışma Döngüsü |
Açık–0,3s–Kapanış/Açık–180s–Kapanış/Açık–180s–Kapanış/Açık–60s–Geri Yükleme |
|
Anma Kısa Devre Kesme İşlemleri |
30 kez |
|
Mekanik Ömür |
20.000 kez |
|
Kalıcı Mıknatıs Mekanizması Kontrol Gerilimi |
DC220V |
|
İkincil Devre 1 Dakikalık Güç-Frekans Dayanım Gerilimi Testi |
2kV |
|
Parametre Adı |
Veri |
|
İletişim Boşluğu |
18±1 mm |
|
Overtravel ile iletişime geçin |
4±0,5 mm |
|
Açılma Hızı |
1,4-1,8 m/sn |
|
Kapanış Hızı |
0,8-1,2 m/sn |
|
İletişim Kapanış Hemen Çıkma Süresi |
<=5 ms |
|
Fazdan Faza Merkez Mesafesi |
560±2mm |
|
Üç Fazlı Anahtarlama Asenkronitesi |
<=3 ms |
|
Fazdan Faza İletken Döngü Direnci |
µΩ |
|
Kapanış Saati |
25-45 ms |
|
Açılış Saati |
20-45 ms |
|
Ağırlık |
100 kg |
Cihazın doğru kurulumu33kV Tek Kutuplu Dış Mekan Devre Kesiciuzun vadeli güvenilirlik ve güvenli çalışma sağlamak için gereklidir. Ünite, doğru topraklama bağlantısına sahip sağlam bir direk yapısı veya çelik çerçeve üzerine monte edilmelidir.
Kurulumdan sonra mekanizmanın düzgün çalışmasını ve zamanlamasının doğru olmasını sağlamak için yüksüz anahtarlama testi yapılmalıdır.
1. Ortam hava sıcaklığı: -30°C ila +60°C;
2. Yükseklik: 2000 metreyi geçmeyecek;
3. Rüzgar hızı: 34 m/s'yi aşmayan;
4. Şalt donanımı ve kontrol ekipmanının dışından kaynaklanan titreşim veya sismik aktivite ihmal edilebilir düzeydedir;
5. Kirlilik derecesi: Seviye IV;
6. Depolama sıcaklığı: -40°C ila +85°C.
S1: 33kV Tek Kutuplu Dış Mekan Devre Kesicinin ana işlevi nedir?
C: Orta gerilim havai dağıtım sistemlerinde arıza akımlarını kesmek ve izole etmek için kullanılır, güvenli şebeke işletimi ve aşağı yöndeki ekipmanların korunmasını sağlar.
S2: Bu devre kesici zorlu dış ortamlarda çalışabilir mi?
C: Evet, yüksek kirlilik, kuvvetli rüzgar ve geniş sıcaklık değişimleri için tasarlanmıştır; bu da onu uzun süreli dış mekan kullanımına uygun hale getirir.
S3: 33kV Tek Kutuplu Dış Mekan Devre Kesici düzenli bakım gerektirir mi?
C: Tasarım, yalıtılmış mekanizması ve dayanıklı bileşenleri sayesinde normal çalışma koşullarında bakım gerektirmez.
S4: Ne tür bir kurulum yöntemi önerilir?
C: Optimum güvenlik ve performans için güvenli topraklamalı direğe monteli kurulum önerilir.
S5: Hangi koruma seviyesini destekliyor?
C: Seviye IV kirlilik ortamlarına uygun, yüksek izolasyon ve kirlilik direnci için tasarlanmıştır.
