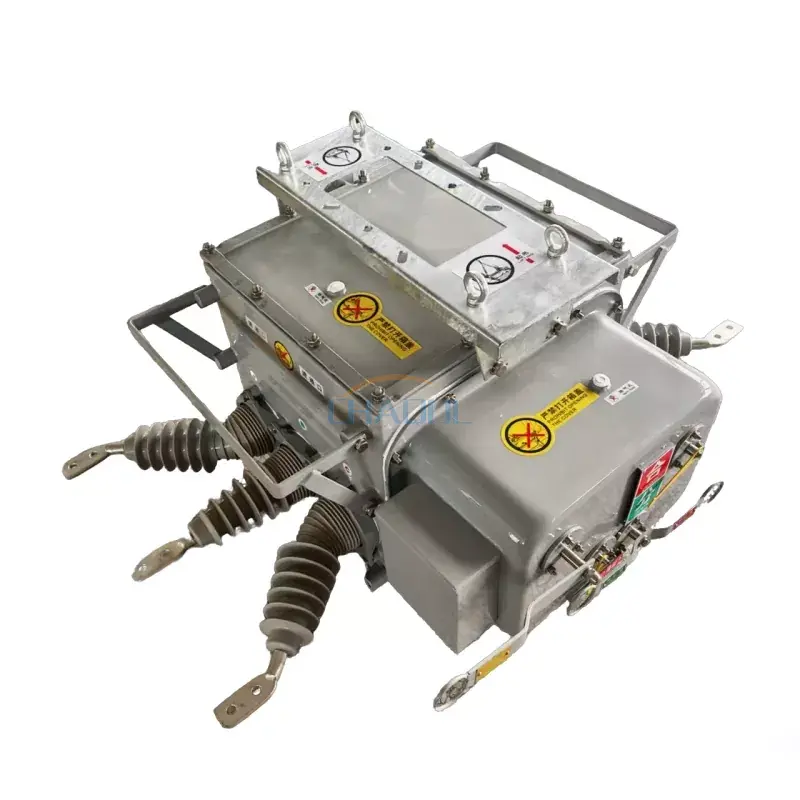

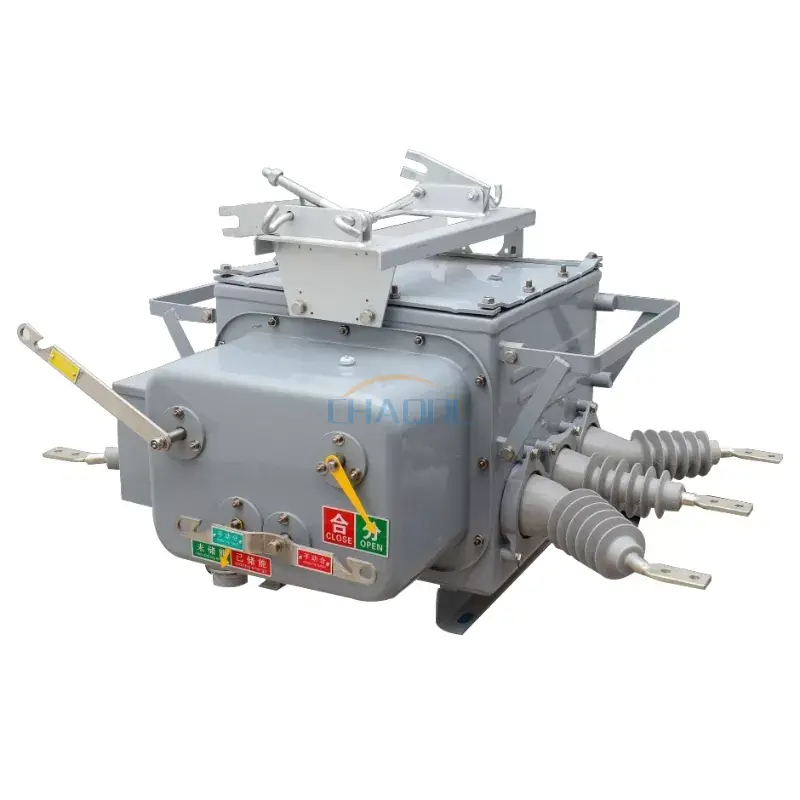

12KV Dış Mekan Direğe Monte Devre Kesici

Model:ZW20-12F

Anqiang Power, 12kV dış mekan direğine monte devre kesicilerin Çin üreticisidir. Bu dış mekan direğine monte edilen güç dağıtım ekipmanı, 12kV'luk bir nominal gerilime sahiptir ve üç fazlı AC 50Hz'de çalışır. Bir kontrolörle birlikte kullanıldığında dağıtım otomasyon sistemlerinin gereksinimlerini karşılayan mükemmel tekrar kapama özelliklerine sahiptir. Öncelikle 10kV güç sistemlerinde yük akımlarını ve kısa devre akımlarını açıp kapamak için kullanılır ve trafo merkezlerinde, endüstriyel ve madencilik işletme dağıtım sistemlerinde kullanılır.

Talep Gönder

Ürün Açıklaması

Anqiang Gücüyeni nesil ZW20-12F serisini sunar12KV dış mekan direğine monte devre kesiciÜç fazlı AC 50Hz havai dağıtım sistemleri için tasarlanmıştır. Gelişmiş vakum kesinti teknolojisi ve SF6 gaz sızdırmaz mahfaza (sıfır ölçüm basıncı tasarımı) ile tasarlanan bu kesici, vakumlu devre kesici, tekrar kapatıcı ve bölümleyicinin fonksiyonlarını kusursuz bir şekilde entegre eder. İster kırsal bir elektrifikasyon ağını, ister bir endüstriyel park dağıtım sistemini veya bir akıllı şebeke otomasyon projesini işletiyor olun, ZW20-12F güvenilir arıza koruması ve uzaktan kontrol özellikleri sunar.

ZW20-12F ve Geleneksel Dış Mekan Kırıcı Karşılaştırması

ZW20-12F Dış Mekan Kırıcı

Gelişmiş Direğe Monte Tasarım

✓ SF6 gazı sıfır gösterge basıncı– Güvenli ve çevre dostu
✓ İkincil kablolama için havacılık konnektörü– Kolay kontrolör entegrasyonu
✓ Bakım gerektirmeyen sızdırmaz yapı
✓ Dağıtım otomasyonu (DA) sistemleri için tasarlandı

Geleneksel Kırıcı

Konvansiyonel Yağ/SF6 Kırıcı

✓ Periyodik bakım gerektirir
✓ Daha yüksek gaz basıncıyla çalışma
✓ Hacimli kontrol kablolaması
✓ Sınırlı tekrar kapama işlevselliği

📍 Başvuru ve Seçim Kılavuzu: Gerçek dünya senaryoları

✅ Senaryo 1: 10kV Kırsal Elektrifikasyon Şebekesi (Havai Hatlar)
KullanmakZW20-12Fşube hatlarında ana koruma cihazı olarak. Otomatik tekrar kapama kontrolörü ile geçici hataları temizler ve kesinti süresini azaltır. Havacılık konektörü saha kablolamasını basitleştirir.

✅ Senaryo 2: Endüstri Parkı Dağıtım Sistemi
ZW20-12F, 630/1000A yük akımını yönetir ve 25kA'ya kadar kısa devre arızalarını keser. Bakım gerektirmeyen tasarımı, fabrika güç dağıtımına ilişkin işletme maliyetlerini azaltır.

✅ Senaryo 3: Akıllı Şebeke Otomasyonu (Besleyici Otomasyonu)
ZW20-12F, bir fider otomasyon kontrol cihazıyla eşleştirildiğinde uzaktan izlemeyi, hata izolasyonunu ve hizmet restorasyonunu destekler; modern dağıtım otomasyon projeleri için idealdir.

📋 Teknik Özellikler – Tip testli (GB/T 1984 / IEC 62271-100)

Proje	Parametre değeri
Nominal gerilim	12kV
Nominal frekans	50 Hz
Nominal akım	630/1000A
Nominal kısa devre kesme akımı	20/25 kA
Nominal tepe dayanım akımı	50/63kA
Nominal kısa süreli dayanım akımı	20/25 kA
Nominal kısa devre yapma akımı	50/63kA
Nominal çalışma sırası	Açma - 0,3 saniye - Kapatma - 180 saniye - Açma - Kapatma
Mekanik ömür	10.000 kez
Nominal akım kesme çevrimleri	10.000 kez
Nominal kısa devre kesme kapasitesi	30 kez
SF6 gazı anma basıncı	0Mpa

📐 Ürün Boyutları ve Bileşen Dağılımı

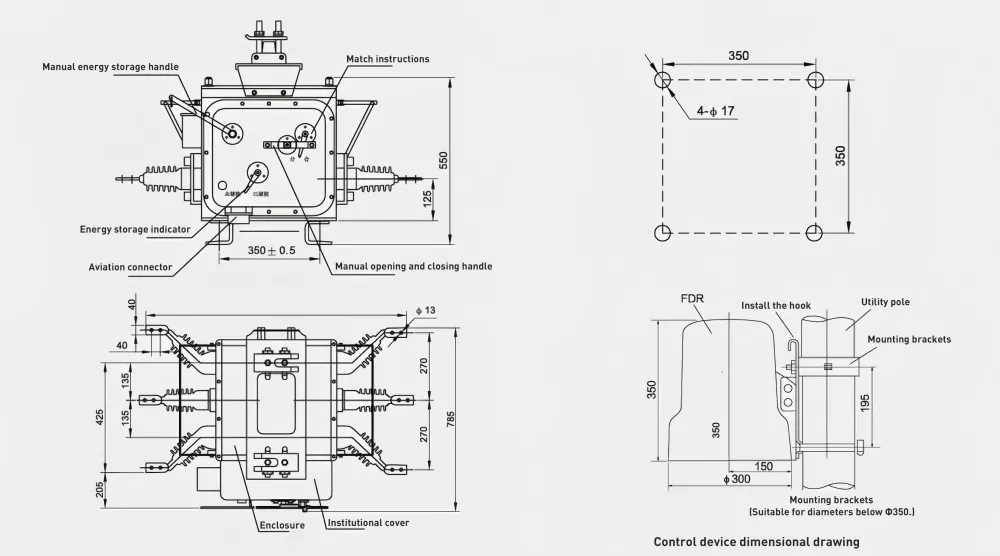

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Mekanik Düzen– 1. Vakum kesici, 2. Yaylı çalıştırma mekanizması, 3. Akım transformatörleri, 4. SF6 sızdırmaz muhafaza, 5. Havacılık konnektörü (ikincil kontrol), 6. Manuel çalıştırma kolu, 7. Topraklama terminali, 8. Direk montaj braketi, 9. Ark odası.

ZW20-12F'nin özelliklerikompakt, hafif tasarımdoğrudan beton direklere monte edilir.havacılık konektörükesici ile akıllı kontrolör arasındaki saha kablolamasını basitleştirerek geleneksel terminal bloklarına kıyasla kurulum süresini önemli ölçüde azaltır.

🏭 Neden Anqiang Gücü? – Dış mekan devre kesiciler için güvenilir ortağınız

Fabrika doğrudan– Aracı yok, daha iyi fiyat ve teslim süresi (15-25 gün).
Tip testi yapıldı– GB/T 1984, IEC 62271-100, tam sertifikalı.
Özelleştirmeye hazır– Denetleyici entegrasyonu, özel akım değerleri, OEM markalaması.
Küresel referanslar– Güneydoğu Asya, Orta Doğu, Afrika, Güney Amerika'ya tedarik edilmektedir.

📌 Gerçek proje referansları:

✅ Endonezya– Java ve Sumatra'daki kırsal elektrifikasyon projesinde 500'den fazla ZW20-12F ünitesi konuşlandırıldı (2023–2025).

✅ Filipinler– 10kV fider otomasyon yükseltmesi için NGCP'ye otomatik tekrar kapama kontrolörleriyle birlikte 300 set ZW20-12F sağlandı.

Sıkça Sorulan Sorular

S1: ZW20-12F ile geleneksel dış mekan kırıcıları arasındaki fark nedir?
C: ZW20-12F, SF6 gaz sıfır ölçüm basıncı tasarımına (güvenli ve çevre dostu), kolay kontrol cihazı entegrasyonu için bir havacılık konektörüne ve bakım gerektirmeyen sızdırmaz bir yapıya sahiptir. Geleneksel kesiciler periyodik bakım gerektirir ve daha karmaşık kablolamaya sahiptir.

S2: Bu kesici otomatik tekrar kapama kontrolörü ile kullanılabilir mi?
C: Evet. ZW20-12F dağıtım otomasyonu için tasarlanmıştır. Bir tekrar kapama kontrolörü ile eşleştirildiğinde, otomatik arıza temizlemeyi ve çoklu tekrar kapama dizilerini (Açık - 0,3s - Kapalı - 180s - Açık - Kapalı) destekler.

S3: ZW20-12F'nin mekanik ömrü nedir?
C: Sağlam yaylı çalıştırma mekanizması ve sızdırmaz vakum kesici sayesinde normal servis koşullarında 10.000 mekanik işlem.

S4: Kesici bakım gerektirmez mi? Bu ne anlama gelir?
C: Evet. SF6 gazı sıfır gösterge basıncında kapatılarak periyodik gaz doldurma ihtiyacını ortadan kaldırır. Vakum kesici kontak bakımı gerektirmez. Bu, işletme maliyetlerini önemli ölçüde azaltır.

S5: OEM/ODM hizmeti veriyor musunuz?
C: Kesinlikle. Özel markalama, özel akım derecelendirme yapılandırmaları ve denetleyici entegrasyonu sunuyoruz. Üretim öncesi numuneler 7-10 günlük teslim süresiyle mevcuttur.
