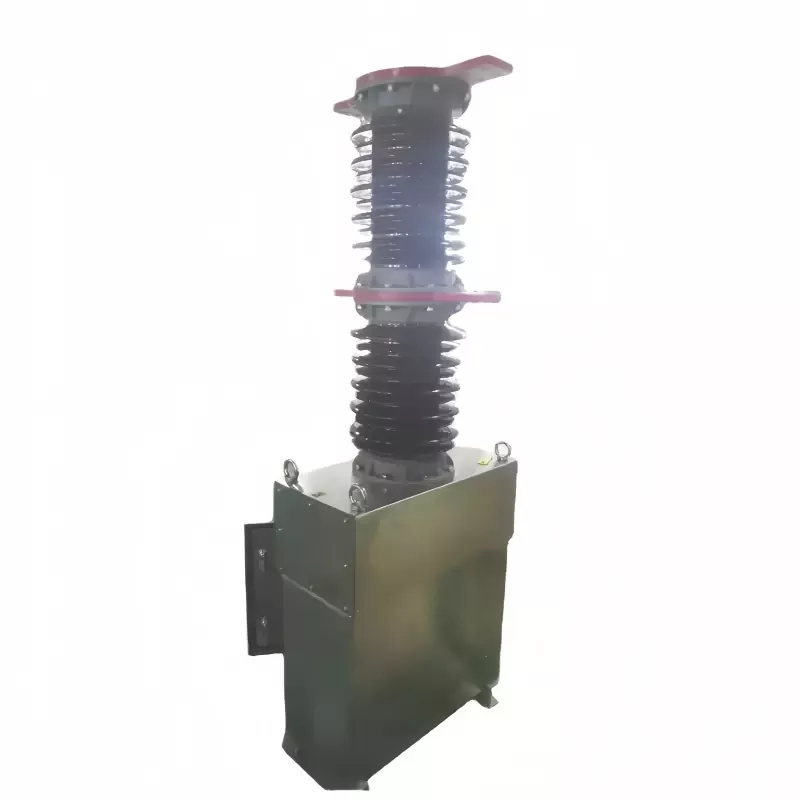

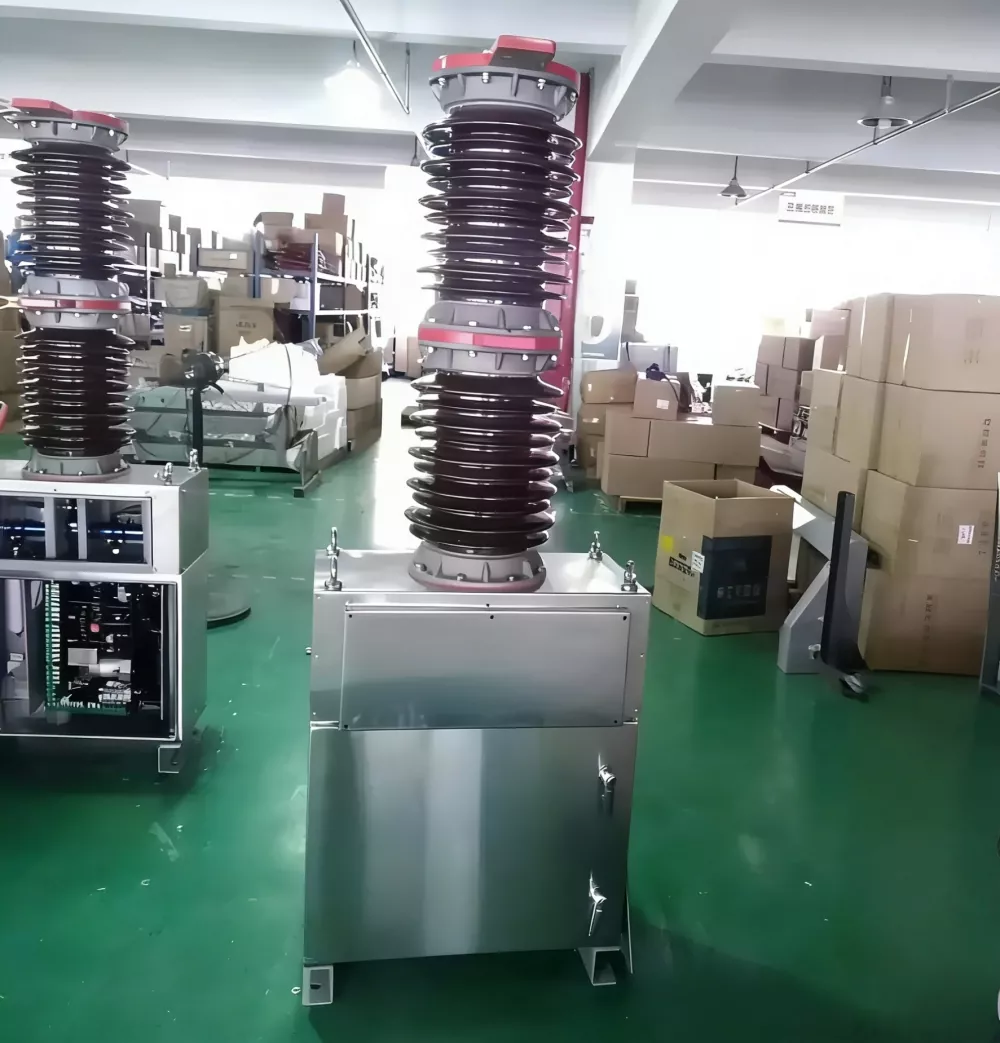

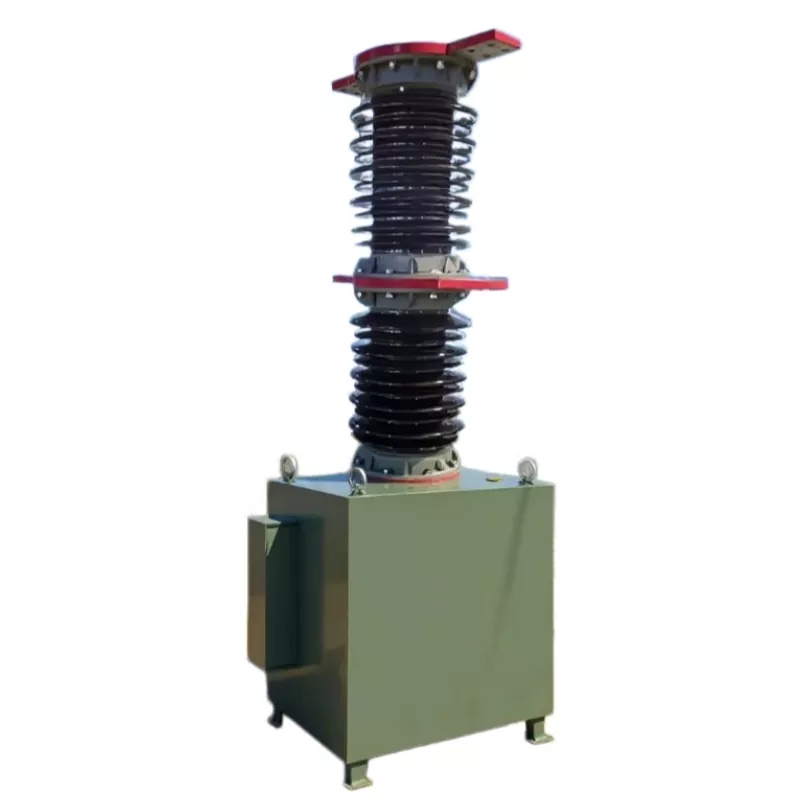

The 27.5kV Tek Kutuplu Vakumlu Devre Kesici(ZW7 serisi), güvenilir anahtarlama performansının ve yüksek arıza kesinti kapasitesinin kritik olduğu elektrikli demiryolu güç dağıtım sistemleri için özel olarak tasarlanmıştır. 27,5kV'da çalışan cer gücü şebekelerinde yaygın olarak kullanılır ve sık anahtarlama ve zorlu dış mekan koşullarında istikrarlı performans sunar.
Vakum arklı söndürme odası ve kompakt tek kutuplu yapı ile tasarlanan27.5kV Tek Kutuplu Vakumlu Devre Kesicibakım gereksinimlerini en aza indirirken arıza akımlarının hızlı bir şekilde kesilmesini sağlar. Hafif tasarımı, onu direğe monteli ve trafo merkezi besleyici uygulamalarına uygun hale getirir.
ZW7 Tek Kutuplu Devre Kesicinin Teknik Parametreleri
|
Parametre Adı |
Sayısal Değer |
|
Nominal Gerilim |
27.5KV |
|
Nominal Frekans |
50Hz |
|
Nominal Akım |
630/1250/1600/2000/2500A |
|
Nominal Kısa Devre Kesme Akımı |
20/25/31,5 KA |
|
Nominal Kısa Devre Açma Akımı (Tepe) |
50/63/80 KA |
|
Nominal Dinamik Stabilite Akımı (Tepe) |
50/63/80 KA |
|
Nominal Termal Kararlılık Akımı (RMS) |
20/25/31,5 KA |
|
Nominal Kısa Devre Kesme Güncel Saati |
30 kez |
|
Nominal Termal Stabilite Süresi |
4 sn |
|
Nominal Çalışma Sırası |
CO-0.3S-CO-180s-CO |
|
Mekanik Ömür |
10000 kez |
|
İzin Verilen Temas Aşınma Kalınlığı |
4mm |
|
İkincil Devre 1 Dakikalık Güç-Frekans Dayanım Gerilimi |
2KV |
|
Ağırlık |
500/750 kg |

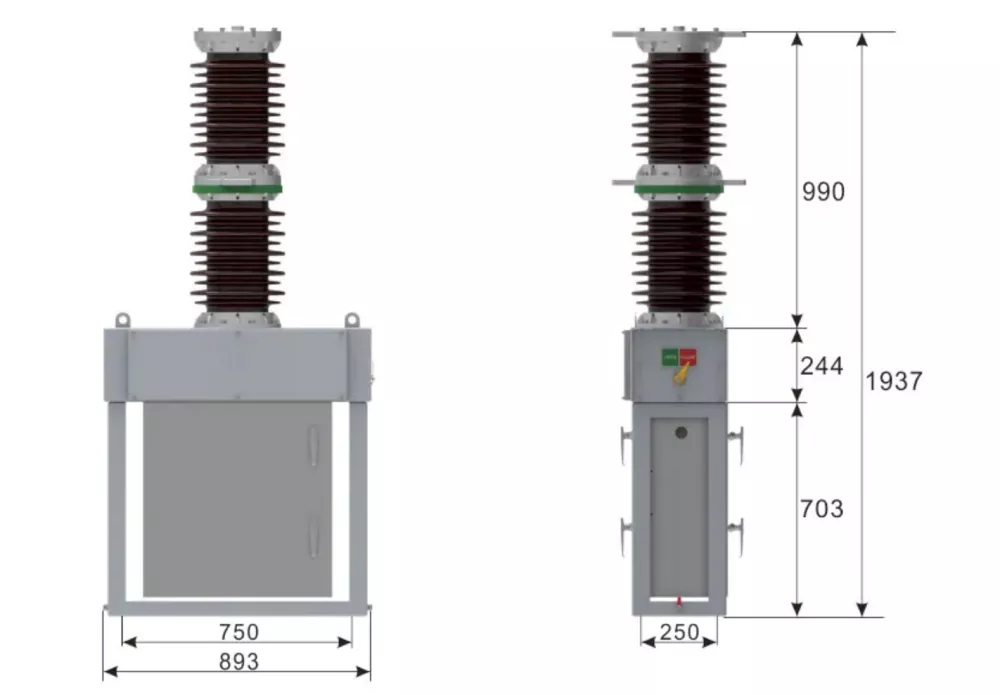

ZW7 Tek Kutuplu Devre Kesici Mekanik Parametreler
|
İsim |
Sayısal Değer |
|
Açık kontaklar arasındaki boşluk |
18±1 mm |
|
Aşırı seyahatle iletişime geçin |
4 ±1 mm |
|
Fazlar arası merkez mesafesi |
700±1 .5mm |
|
Kapanan kontağın sıçrama süresi |
≤5ms |
|
Üç fazlı açma-kapama asenkronluğu |
≤2ms |
|
Açılış zamanı |
≤50ms |
|
Kapanma süresi (elektrikli kapanma) |
≤100ms |
|
Ortalama açılma hızı |
1,4-1,8 m/sn |
|
Ortalama kapanma hızı |
0,9-1,1 m/sn |
|
Her faz iletken devresinin direnci |
≤50 μΩ |

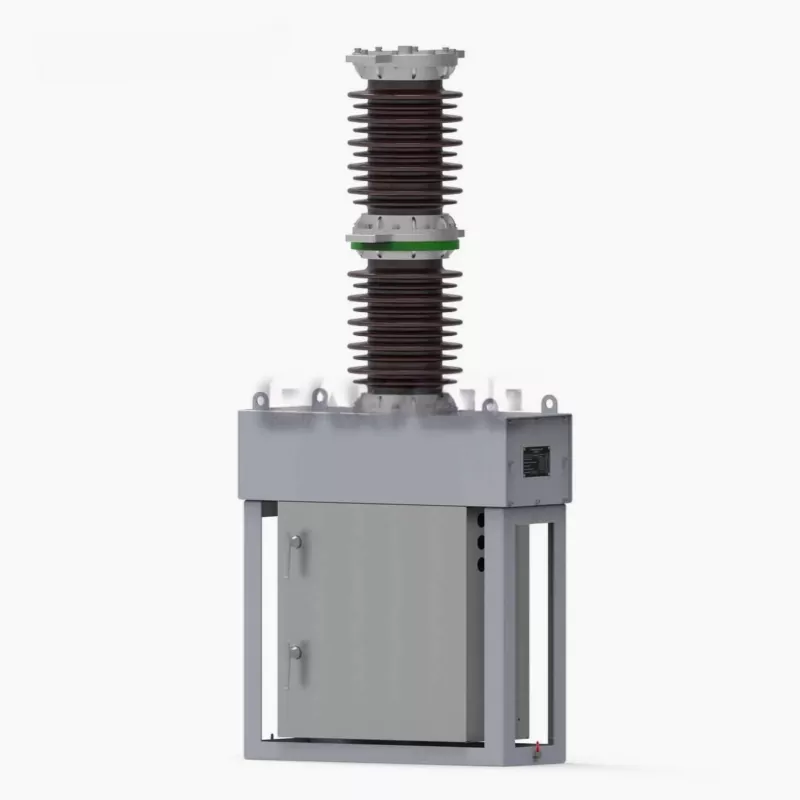

ZW7 serisi 27.5kV Tek Kutuplu Vakumlu Devre Kesici, vakum kesici, yüksek mukavemetli kompozit veya porselen izolatörler, yaylı çalıştırma mekanizması ve entegre akım transformatörlerinden oluşan modüler bir yapıyı benimser. Kompakt konfigürasyon, mükemmel elektrik yalıtım performansını korurken kurulum alanını azaltır.
Kapalı kutup tasarımı, neme, toza ve kirliliğe karşı direnci artırarak, minimum bakım gereksinimiyle uzun vadeli dış mekan demiryolu uygulamaları için uygun olmasını sağlar.
1. Elektrikli demiryolu cer güç kaynağı sistemleri (27,5kV havai hatlar);
2. Kent içi raylı sistem besleyici ve bölümleme uygulamaları;
3. Trafo merkezleri, anahtarlama istasyonları ve havai hat koruma sistemleri;
4. Demiryolu altyapısının iyileştirilmesi ve petrolsüz yenileme projeleri;
Kurulumu27.5kV Tek Kutuplu Vakumlu Devre Kesicigenellikle elektrik direkleri veya çelik kuleler üzerinde gerçekleştirilir. Operasyonel stabiliteyi sağlamak için uygun topraklama ve hizalama şarttır.
Kurulumdan sonra, sistem entegrasyonundan önce açma/kapama işlemi ve zamanlama doğrulamasını içeren fonksiyonel testler tamamlanmalıdır.
S1: 27,5kV Tek Kutuplu Vakumlu Devre Kesicinin ana uygulaması nedir?
C: Esas olarak elektrikli demiryolu güç sistemlerinde 27,5kV çekiş besleyicilerini ve havai hatları anahtarlamak ve korumak için kullanılır.
S2: Bu devre kesicide neden vakum teknolojisi kullanılıyor?
C: Vakum kesintisi, hızlı ark söndürme, yüksek dielektrik mukavemeti ve uzun elektrik ömrü sağlar; bu da onu sık yapılan işlemler için ideal kılar.
S3: Güçlendirme projeleri için kullanılabilir mi?
C: Evet, kompakt yapısı ve yağsız tasarımı nedeniyle yağdan vakuma güçlendirme yükseltmelerinde yaygın olarak kullanılır.
S4: Hangi ortamlar için uygundur?
C: Yüksek nem, kirlilik ve geniş sıcaklık değişimleri dahil olmak üzere dış mekan demiryolu ortamları için tasarlanmıştır.
S5: Düzenli bakım gerektiriyor mu?
C: Sızdırmaz vakum kesicisi ve dayanıklı mekanik yapısı sayesinde bakım gereksinimleri minimum düzeydedir.
