66KV Tank Tipi SF6 Devre Kesici

66KV Tank Tipi SF6 Devre Kesici (Model: LW36-66), 50Hz AC nominal frekansına sahip 66KV güç iletim ve dağıtım sistemleri için tasarlanmış yüksek gerilimli bir dış mekan devre kesicidir. SF6 gazını hem yalıtım hem de ark söndürme ortamı olarak kullanarak trafo merkezleri, şebeke elektrik şebekeleri, endüstriyel tesisler ve yenilenebilir enerji projeleri için güvenilir anahtarlama, arıza kesintisi ve koruma sağlar. Devre kesici aynı zamanda bara bağlantı kesicisi olarak ve kapasitör grubu anahtarlama uygulamaları için de kullanılabilir.

Kompakt bir canlı tank yapısıyla tasarlanan LW36-66, olağanüstü elektrik performansı ve uzun vadeli operasyonel güvenilirlik sunarken kurulum alanını en aza indirir. Gelişmiş yaylı çalışma mekanizması, düşük SF6 sızıntı oranı ve bakım dostu tasarımı, onu güvenli, verimli ve istikrarlı çalışma gerektiren modern yüksek gerilim iletim ağları için ideal bir çözüm haline getiriyor.

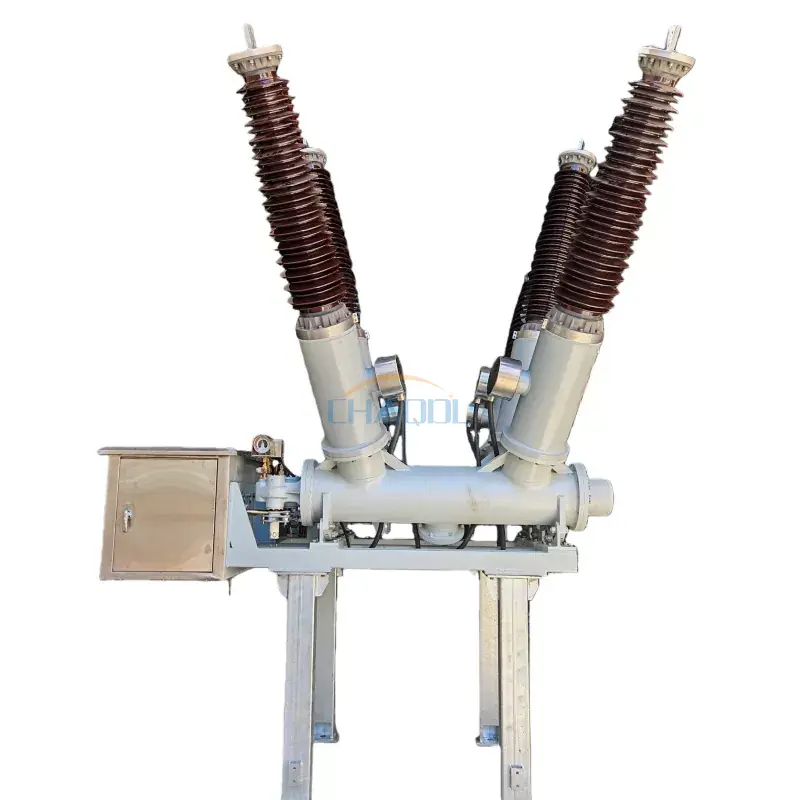

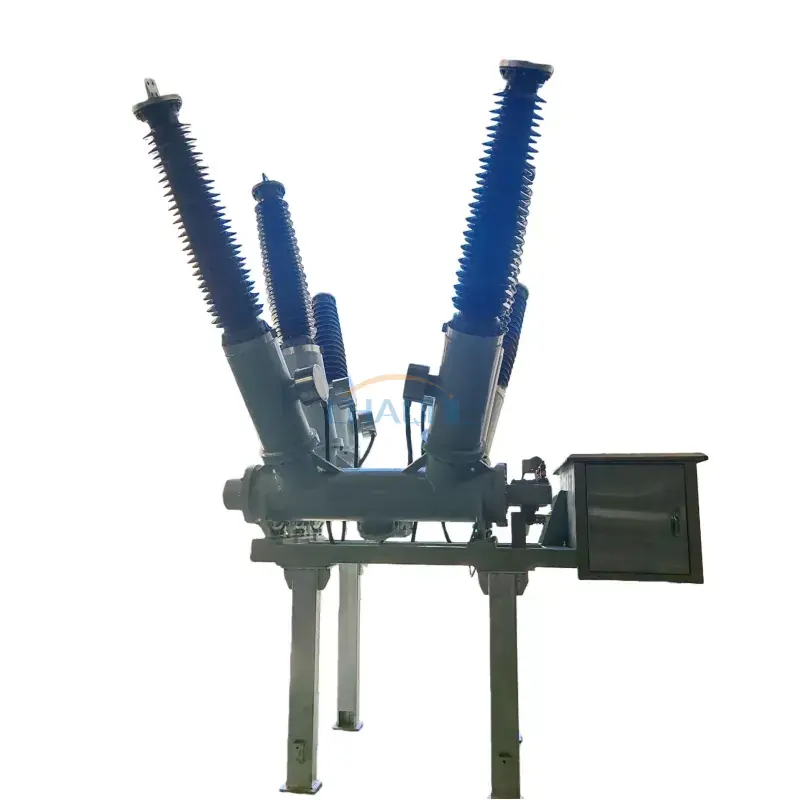

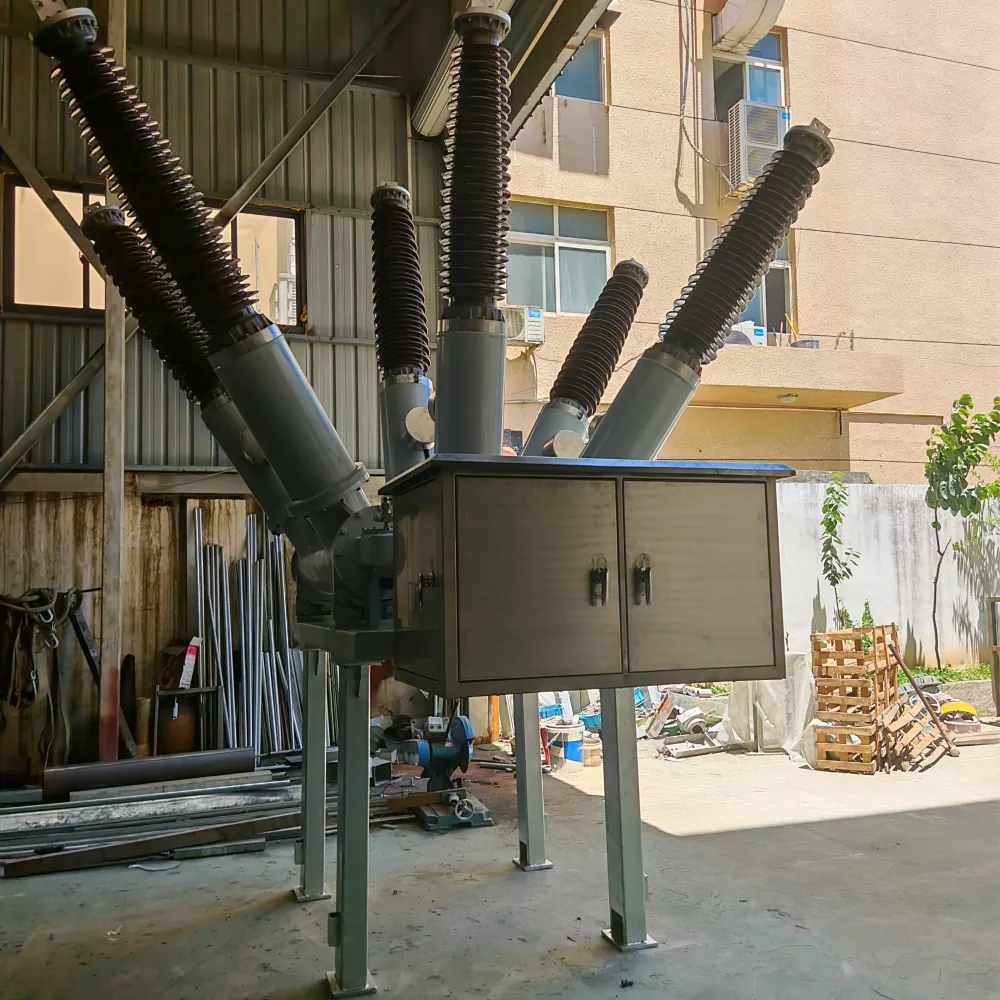

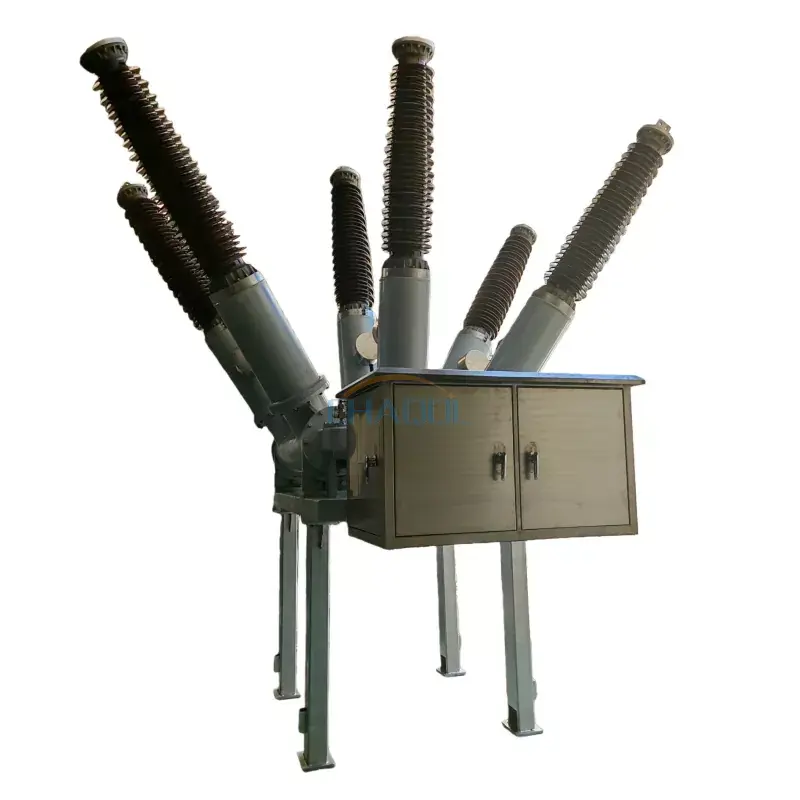

Gerçek Ürün Fotoğrafı

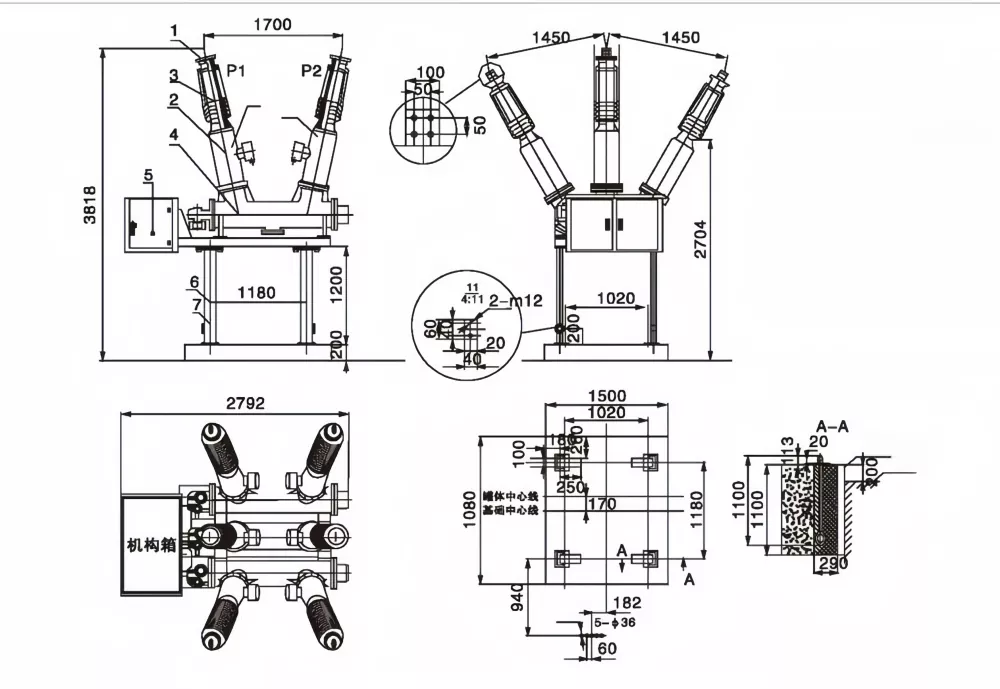

Ürün Boyutları Diyagramı

Ana Yapı

• Mükemmel elektrik iletkenliği için gümüş kaplamalı alüminyum tek fazlı terminal bloğu.
• Üstün yalıtım performansına sahip, yüksek mukavemetli porselen çıkış burcu.
• Koruma ve ölçüm için dahili akım transformatörü (CT).
• Yüksek kesme kapasitesine sahip, zemine monte SF6 ark söndürme odası.
• Yaylı çalıştırma mekanizmasını ve ikincil kontrol bileşenlerini entegre eden mekanizma kabini.
• Sağlam kurulum için ağır hizmet tipi galvanizli kanal çeliği desteği.
• Gelişmiş operasyonel güvenlik için çoklu topraklama terminalleri.

Ürün Özellikleri

• Anma akımı3150AAğır yük iletim uygulamaları için uygundur.
• Gelişmiş SF6 gaz yalıtım teknolojisi, mükemmel dielektrik dayanımı ve güvenilir ark söndürme sağlar.
• 31,5kA arıza kesme kapasitesi ve 10.000'e kadar mekanik operasyonla uzun elektriksel dayanıklılık.
• Yıllık SF6 gaz kaçağı oranı %0,5'in altındadır, bakım gereksinimlerini azaltır ve uzun vadeli sızdırmazlık güvenilirliği sağlar.
• The 66KV Tank Tipi SF6 Devre KesiciZorlu dış ortamlar için tasarlanmış olup, Kirlilik Seviyesi IV'ü ve -40°C ila +40°C arasındaki ortam sıcaklıklarını destekler.
• Kompakt tank tipi yapı, mekanik stabiliteyi artırırken kurulum alanını azaltır.
• Uzaktan izleme, trafo merkezi otomasyonu ve modern akıllı şebeke uygulamaları için uygundur.

Teknik Özellikler

Çalışma Mekanizması Özellikleri

Uygulamalar

The 66KV Tank Tipi SF6 Devre KesiciGüvenilir anahtarlama ve korumanın gerekli olduğu yüksek gerilim enerji iletim ve dağıtım sistemlerinde yaygın olarak kullanılır.

• 66KV trafo merkezleri
• Yardımcı iletim ve dağıtım ağları
• Enerji üretim tesisleri
• Yenilenebilir enerji şebekesi entegrasyonu
• Endüstriyel güç dağıtım sistemleri
• Kapasitör bankası değiştirme
• Otobüs bağı ve besleyici koruması
• Akıllı şebeke ve trafo merkezi otomasyon projeleri

Çalışma Prensibi

66KV Tank Tipi SF6 Devre Kesici, hem yalıtım hem de ark söndürme ortamı olarak kükürt heksaflorür (SF6) gazını kullanır. Bir anahtarlama işlemi sırasında kontaklar ayrıldığında bir elektrik arkı oluşturulur. Yüksek basınçlı SF6 gazı arkı hızla soğutup deiyonize ederek arıza akımının güvenli ve verimli bir şekilde kesilmesine olanak tanır. Motorlu yaylı çalıştırma mekanizması, hızlı açma ve kapama işlemleri sağlayarak yüksek gerilim elektrik sistemleri için güvenilir koruma sağlar.

Sıkça Sorulan Sorular

66KV Tank Tipi SF6 Devre Kesici ne için kullanılır?

66KV iletim ve dağıtım sistemlerinde anahtarlama, koruma ve arıza kesintisi için kullanılır ve trafo merkezlerinin ve elektrik şebekelerinin emniyetli ve güvenilir çalışmasının sürdürülmesine yardımcı olur.

SF6 tank tipi devre kesicinin avantajları nelerdir?

SF6 tank tipi devre kesiciler mükemmel izolasyon performansı, yüksek kesme kapasitesi, kompakt yapı, düşük bakım gereksinimleri ve uzun mekanik servis ömrü sunar.

Bu devre kesici kapasitör bankası anahtarlaması için kullanılabilir mi?

Evet. LW36-66, kapasitör bankası anahtarlaması, veri yolu bağlantısı uygulamaları ve yüksek gerilim iletim hattı koruması için uygundur.

Devre kesici zorlu dış ortamlara uygun mu?

Evet. Kirlilik Seviyesi IV koşullarında ve -40°C ila +40°C arasındaki ortam sıcaklıklarında güvenilir şekilde çalışacak şekilde tasarlanmıştır; bu da onu zorlu dış mekan kurulumlarına uygun hale getirir.
