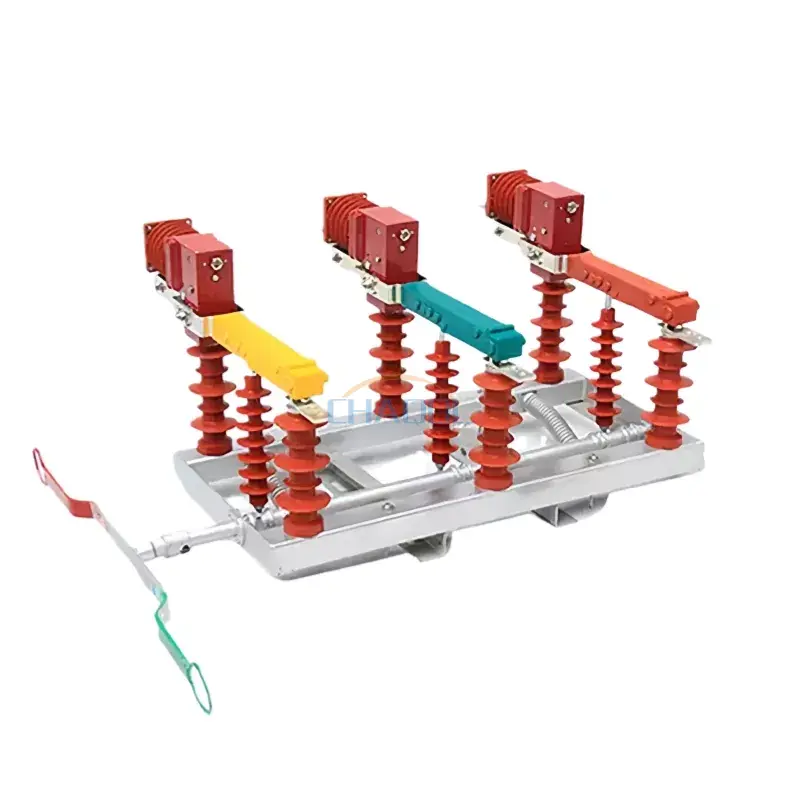

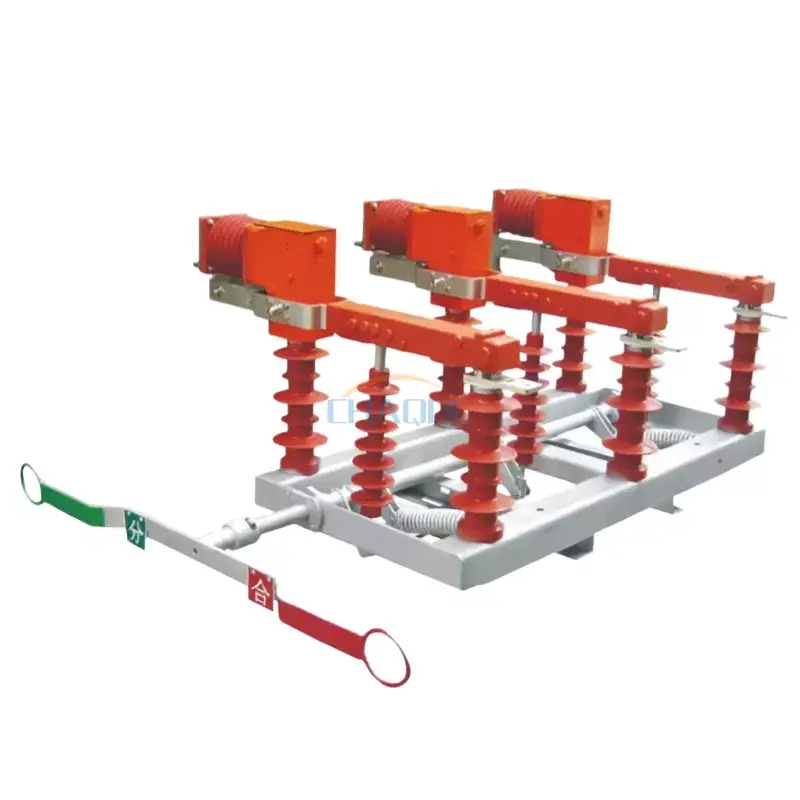

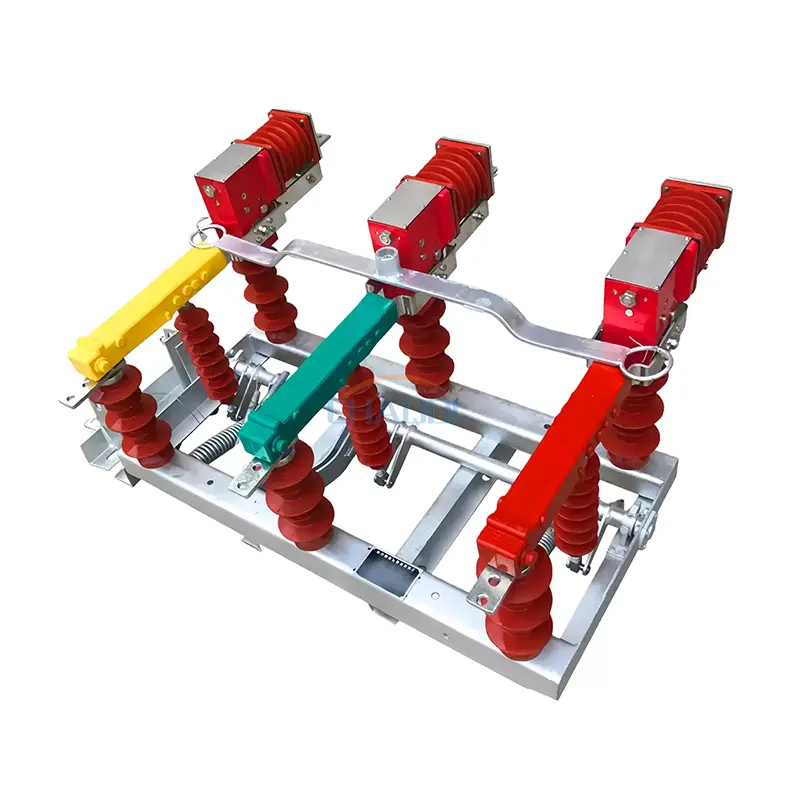

Bu dış mekan yüksek gerilim yük anahtarı, orta gerilim dağıtım ağlarında güvenilir anahtarlama ve koruma sağlamak üzere tasarlanmıştır. Mekanik izolasyon sistemiyle birleştirilmiş vakumlu ark söndürme yapısıyla tasarlanan bu ürün, yük ve arıza koşullarında istikrarlı kesinti performansı sağlar. Operasyonel güvenlik ve sürekliliğin kritik olduğu kamu hizmetleri, endüstriyel tesisler, madencilik tesisleri ve kimyasal altyapıya yönelik güç dağıtım sistemlerinde yaygın olarak uygulanır.
Ürün, direğe monteli veya trafo merkezi konfigürasyonlarında kurulumu kolaylaştıran modüler bir yapısal düzeni benimser. Yalıtımlı yalıtım sistemi, çevreye uyum sağlama yeteneğini geliştirerek nem, toz ve sıcaklık dalgalanmaları altında kararlı çalışmaya olanak tanır. Pratik mühendislik uygulamalarında, Dış Mekan Yüksek Gerilim Yük Anahtarı genellikle halka ana ünitelerinde ve dağıtım otomasyon sistemlerinde anahtar anahtarlama cihazı olarak kullanılır.
|
Proje Adı |
Parametre değeri |
|
|
Nominal gerilim |
12KV |
|
|
Nominal frekans |
50 Hz |
|
|
Nominal akım |
630A |
|
|
Nominal aktif yük kesme akımı |
630A |
|
|
Nominal kapalı çevrim kesme akımı |
630A |
|
|
Nominal aktif yük kesme akımının %5'i |
31,5A |
|
|
Nominal kablo şarj ve kesme akımı |
10A |
|
|
Nominal yüksüz transformatör kesme kapasitesi |
1600KVA |
|
|
Kapasitör bankasının anma kesme akımı |
100A |
|
|
1 dakikalık güç frekansı dayanım gerilimi |
42/48KV |
|
|
Yıldırım darbe dayanım gerilimi |
75/85KV |
|
|
Nominal kısa süreli dayanım akımı (termal stabilite) |
20KA |
|
|
Nominal kısa devre süresi |
4S |
|
|
Nominal tepe dayanım akımı (dinamik kararlılık) |
50KA |
|
|
Nominal kısa devre yapma akımı |
50KA |
|
|
Mekanik ömür |
10000 次 |
|
|
Vakumlu ark söndürme kontaklarının izin verilen aşınma kalınlığı |
1 mm |
|
|
Manuel çalıştırma torku |
≤200N.m |
|
|

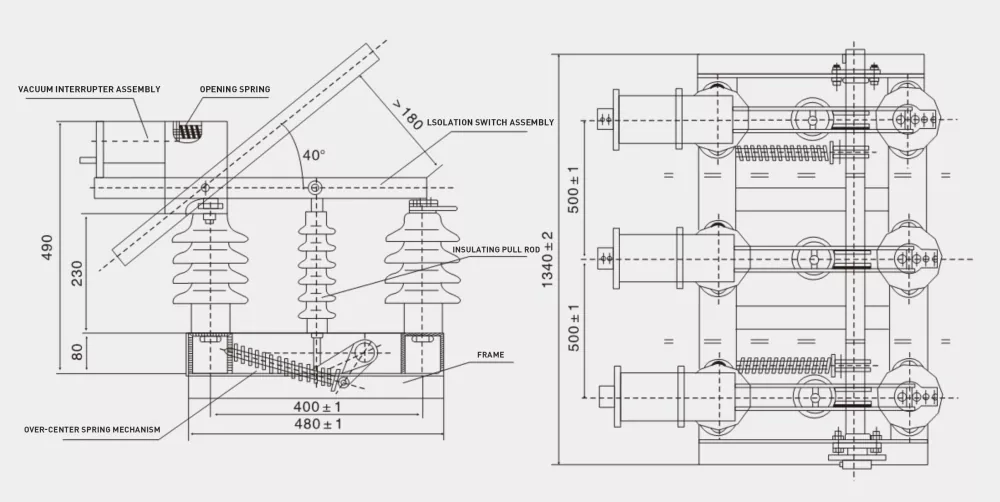

Vakum kesicinin montajı ve ayarlanması |
Temas boşluğu |
5±1 mm |
|
Ortalama anahtarlama hızı |
1,1±0,2 m/sn |
|
|
Üç fazlı açma eş zamanlı değil |
<5ms |
|
|
Üç fazlı anahtarlama senkronize değil |
<2ms |
|
|
Yere olan mesafe |
>200 mm |
|
|
Ana devre direnci |
≤150μΩ |
|

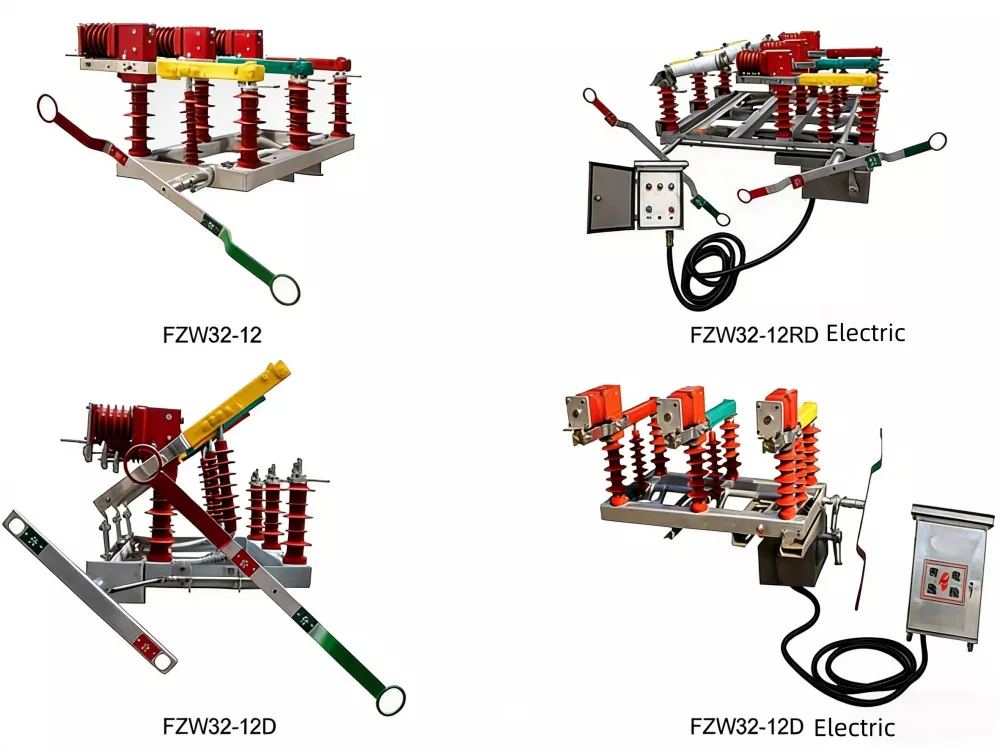

Dağıtım otomasyon sistemlerinde Dış Mekan Yüksek Gerilim Yük Anahtarı, kesit anahtarlama ve arıza izolasyonunu sağlamak için genellikle direğe monte hatlara veya kompakt trafo merkezlerine kurulur. Manuel ve motorla çalıştırılan çalışmayı destekleyerek hem geleneksel şebekelere hem de akıllı şebeke yükseltmelerine uygun hale getirir.
Bakım açısından bakıldığında, sızdırmaz bir yapı ve aşınmaya dayanıklı kontaklar ile tasarlanmış olup, sık servis ihtiyacını azaltır ve uzun süreli çalışmalarda yaşam döngüsü maliyet verimliliğini artırır.
S1: Dış Mekan Yüksek Gerilim Yük Anahtarı yaygın olarak nerede kullanılır?
C: Endüstriyel tesisler, madencilik sahaları, trafo merkezleri ve kırsal elektrik şebekesi yükseltmeleri de dahil olmak üzere 10kV–12kV dağıtım sistemlerinde yük anahtarlama ve arıza izolasyonu için yaygın olarak kullanılır.
S2: Uzaktan çalışmayı destekleyebilir mi?
C: Evet, otomatik dağıtım ağlarına entegrasyon için bir elektrikli aktüatör ve uzaktan kumanda modülü ile donatılabilir.
S3: Bu ekipman için hangi bakım gereklidir?
C: Yalıtımlı ve vakumlu ark söndürme tasarımı nedeniyle, rutin bakım minimum düzeydedir; esas olarak terminallerin ve çalışma mekanizmasının durumunun periyodik muayenesi.
