Kapalı Yüksek Gerilim Yük Anahtarı

Model:FZN25-12/FZR25-12D

Anqiang Power, Çin'de iç mekan yüksek gerilim yük anahtarları üreticisidir. Yük anahtarlarımız, ark söndürme odasının yalnızca kapanma ve açılma anlarında yüksek gerilime dayandığı benzersiz bir iletim yapısı tasarımına sahiptir. Bu nedenle kompakt ve hafiftirler ve hem izolasyon kontağının hem de ark söndürme kontağının aynı anda çalışmasına olanak tanırlar.

Talep Gönder

Ürün Açıklaması

Anqiang Gücüyeni nesil FZN25 ve FZRN25 serilerini sunariç mekan yüksek gerilim yük anahtarları12kV, 50Hz halka ana üniteler (RMU) için. Bir ile tasarlandıBir vakum kesiciye bağlı doğrudan etkili izolasyon kontağı, bu anahtarlar şunları sağlar:arksız yük oluşturma/kırmave sağlamkısa devre koruması(FZRN25 için). İster bir elektrik trafo merkezi, ister rüzgar enerjisi toplama kabini veya endüstriyel bir tesis işletiyor olun, FZN25/FZRN25 serimiz güvenilir yük kontrolü ve güvenliği sağlar.

FZN25 ve FZRN25: Transformatörünüze ve RMU uygulamanıza hangi model uyuyor?

FZN25-12D/T630-20

Saf Yük Anahtarı

✓ Anma akımı:630A
✓ Kısa devre kesme:Yok (sigorta yok)
✓ Şunun için en iyisi:Kablo döngüsü anahtarlaması, RMU ana anahtarı, sık yük döngüleri
✓ Tipik kullanım:1250kVA'ya kadar yüksüz transformatöre geçiş

FZRN25-12D/T125-31.5

Sigorta Kombinasyon Cihazı

✓ Anma akımı:125A (yük) / 31,5kA (hata)
✓ Kısa devre kesme:31,5kA (sigorta SDLAJ-12)
✓ Şunun için en iyisi:Trafo birincil koruması, 31,5kA'ya kadar arıza izolasyonu
✓ Akımı aktar:2000A (düzgün sigorta yükü anahtarı koordinasyonu)

📍 Başvuru ve Seçim Kılavuzu: Gerçek dünya senaryoları

✅ Senaryo 1: Giriş/döngü anahtarı olarak 12kV Halka Ana Ünitesi (RMU)
KullanmakFZN25ana yük kesme anahtarı olarak. 630A döngü akımını, halka ağının kapatılmasını ve açılmasını yönetir. Entegre topraklama anahtarı bakım sırasında güvenli topraklama sağlar.

✅ Senaryo 2: Trafo fider koruması (örn. 1000kVA, 1250kVA)
SeçmekFZRN25. Sigorta (SDLAJ-12), 31,5kA'ya kadar faz-faz ve toprak arızalarını temizlerken, vakum yük anahtarı 125A'ya kadar normal yük akımını yönetir. Şunun için mükemmel:rüzgar/güneş toplama dolaplarıVekompakt trafo merkezleri.

✅ Senaryo 3: Yüksüz trafo anahtarlaması (≤1250kVA)
Hem FZN25 hem de FZRN25, vakum kesicinin yüksek dielektrik geri kazanımı sayesinde yüksüz transformatörleri kapatabilir. Ancak sık sık kısa devre hatası bekliyorsanız mutlaka tercih edin.FZRN25.

📋 Teknik Özellikler

Proje Adı	Parametre değeri
Proje Adı	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Nominal gerilim	12KV
Nominal frekans	50Hz
Nominal dinamik kararlılık akımı	50 KA	—
Nominal aktif yük kesme akımı	630A	125A
Nominal kapalı çevrim kesme akımı	630A	125A
Nominal kablo şarj ve kesme akımı	10A
Yüksüz bir transformatörün kapatılması (kapasite)	1250KVA
Nominal kısa devre kesme akımı	—	31.5 KA
Nominal transfer akımı	—	2000 bir
Sigorta modeli	—	SDLAJ-12
Darbe enerjisi çıkışı	—	2-5 J (Orta)
Nominal kısa devre yapma akımı	50 KA
Topraklama anahtarının nominal dinamik kararlılık akımı	50 KA
Topraklama anahtarı 2S, termal kararlı akım	20 KA
Yardımcı devre anma gerilimi	AC/DC220,110
Mekanik ömür	10.000 kez

📐 Anahat Çizimleri ve Bileşen Dağılımı

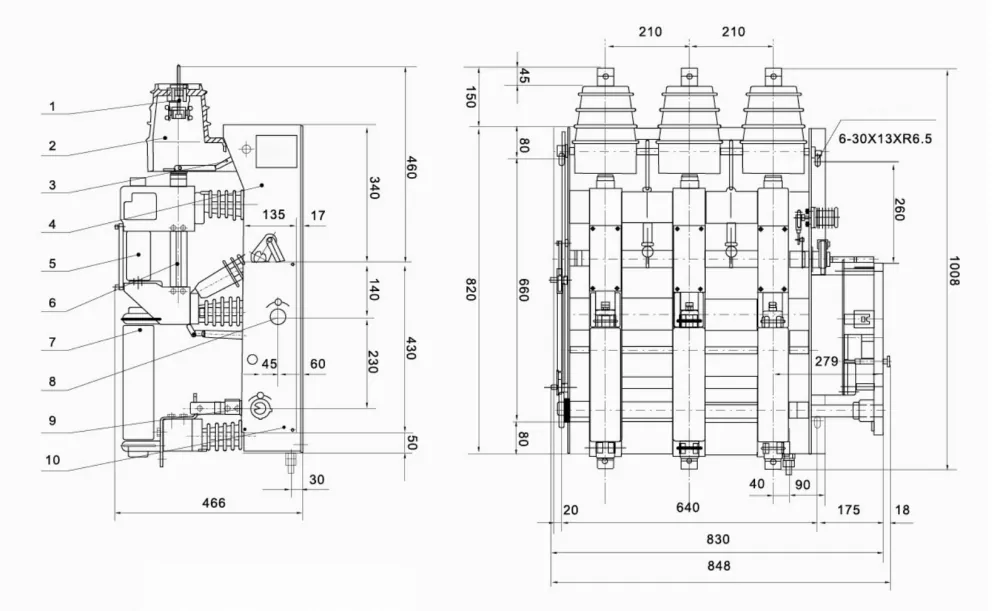

FZRN25-12D– 1. Sabit kontak, 2. Yalıtım kapağı, 3. Vana, 4. Çerçeve, 5. Vakum kesici, 6. İletken silindir, 7. Sigorta, 8. Enerji depolama mili, 9. Topraklama şalter mili, 10. Kontrol paneli.

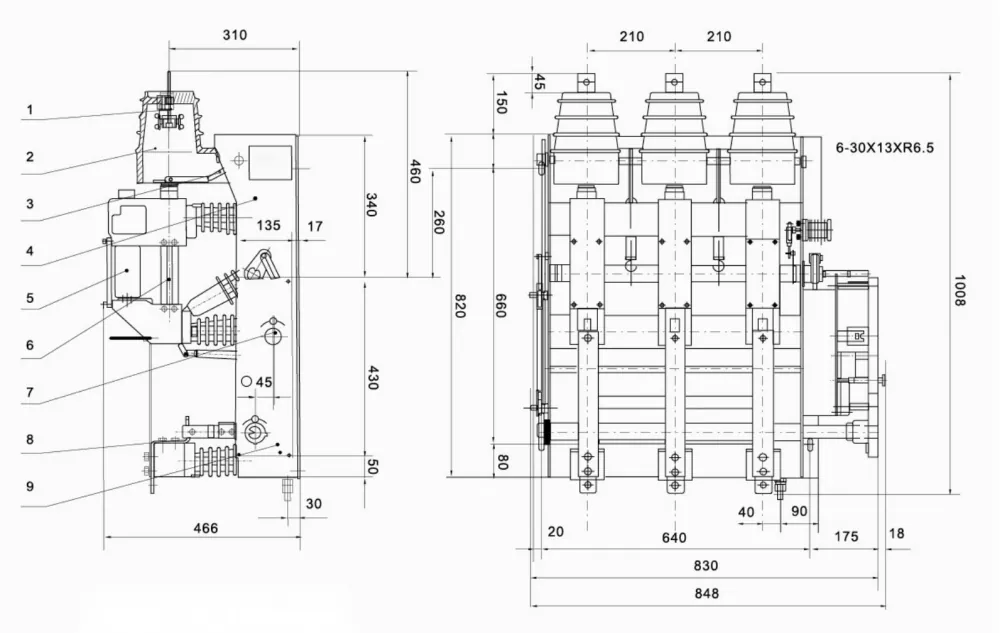

FZN25-12D– aynı sağlam yapı, ancak sigorta tutucusu yok. Doğrudan etkili izolasyon kontağı + vakum kesici, yükün güvenli bir şekilde değiştirilmesini sağlar.

Her iki model de uyumludurKYN28-12, HXGN-12 ve modüler RMU muhafazaları. Uzaktan SCADA entegrasyonu için opsiyonel elektrik motoru mekanizması mevcuttur. CAD çizimleri (DXF/PDF) için bizimle iletişime geçin.

🏭 Neden Anqiang Gücü? – 12kV yük anahtarları için güvenilir ortağınız

Fabrika doğrudan– Aracı yok, daha iyi fiyat ve teslim süresi (15-25 gün).
Tip testi yapıldı– GB3804, IEC 60265-1, tam sertifikalı.
Özelleştirmeye hazır– Elektrikle çalıştırma, yardımcı anahtarlar, özel kilitler.
Küresel referanslar– Güneydoğu Asya, Orta Doğu, Afrika, Güney Amerika'ya tedarik edilmektedir.

📌 Gerçek proje referansları:

✅ Filipinler– RMU kabin yükseltmeleri için Metro Manila'daki bir kamu hizmeti şirketine 200'den fazla FZN25-12D/T630-20 birimi sağlandı (2024–2025).

✅ Vietnam– Güneş enerjisi çiftliği toplama dolaplarına 150 set FZRN25-12D/T125-31.5 yerleştirildi (Binh Thuan eyaleti, 50MW projesi).

Sıkça Sorulan Sorular

S1: FZN25 ve FZRN25 arasındaki fark nedir?
C: FZN25 saf bir yük anahtarıdır (maks. 630A, dahili sigorta yoktur). FZRN25, 31,5kA'ya kadar kısa devre akımlarını kesebilen bir sigorta kombinasyon cihazıdır (yük anahtarı + sigorta). Transformatör kısa devre korumasına ihtiyaç duyduğunuzda FZRN25'i kullanın.

S2: FZRN25'te “nominal transfer akımı” ne anlama geliyor?
A: Transfer akımı (2000A), sigorta karşılığı etkinleştirildiğinde yük anahtarının kesebileceği maksimum akımdır. Bu değerin üzerinde sigorta tek başına arızayı keser. Anqiang Power'ın FZRN25'i güvenilir koordinasyon sağlar.

S3: FZN25/FZRN25'e bir elektrik operatörü kurabilir miyim?
C: Evet, her ikisi de AC/DC 110V veya 220V ile elektrikle çalışmayı destekler. Uzaktan kumanda ve SCADA sistemleri için mükemmeldir.

S4: Bu yük anahtarlarının mekanik ömrü nedir?
C: Kapalı vakum kesici ve sağlam yay mekanizması sayesinde normal servis koşullarında 10.000 çalışma.

S5: Toplu siparişten önce numune veriyor musunuz?
C: Kesinlikle. Üretim öncesi numuneler 7-10 günlük teslim süresiyle mevcuttur. Ayrıca fabrika tanık testlerini de destekliyoruz.
