36KV Dış Mekan Kuru Tip Gerilim Trafosu

Model:JDZXW-35

Anqiang Power, 36KV Dış Mekan Kuru Tip Gerilim Trafosunun Çin üreticisidir. Bu dış mekan gerilim transformatörü, vakumlu döküm yoluyla ark dirençli, UV dirençli ve yaşlanmaya dayanıklı dış mekana özel epoksi reçine kullanılarak üretilmiştir. Tamamen kapalı sütun tipi yapısı kirliliğe ve neme karşı dayanıklıdır. Ayrıca, Anqiang Electric'in her transformatörü, ürün kalitesini güvence altına almak için iki fabrika testinden geçirilir ve bu da onların titiz ürün tasarımına olan bağlılıklarını gösterir.

Talep Gönder

Ürün Açıklaması

Anqiang Gücüpremium JDZX(F) serisini sunar36KV dış mekan kuru tip gerilim trafosuÜç fazlı AC 50/60Hz güç sistemleri için tasarlanmıştır. Gelişmiş epoksi reçine vakumlu döküm teknolojisiyle tasarlanan bu dış mekan voltaj transformatörü, zorlu çevre koşulları altında hassas voltaj ölçümü, güvenilir yalıtım performansı ve uzun vadeli çalışma kararlılığı sağlar. İster bir trafo merkezi, ister yenilenebilir enerji toplama sistemi (rüzgar/güneş) veya endüstriyel güç dağıtım ağı işletiyor olun, JDZX serisi ölçüm, koruma ve kontrol uygulamaları için doğru voltaj sinyalleri sağlar.

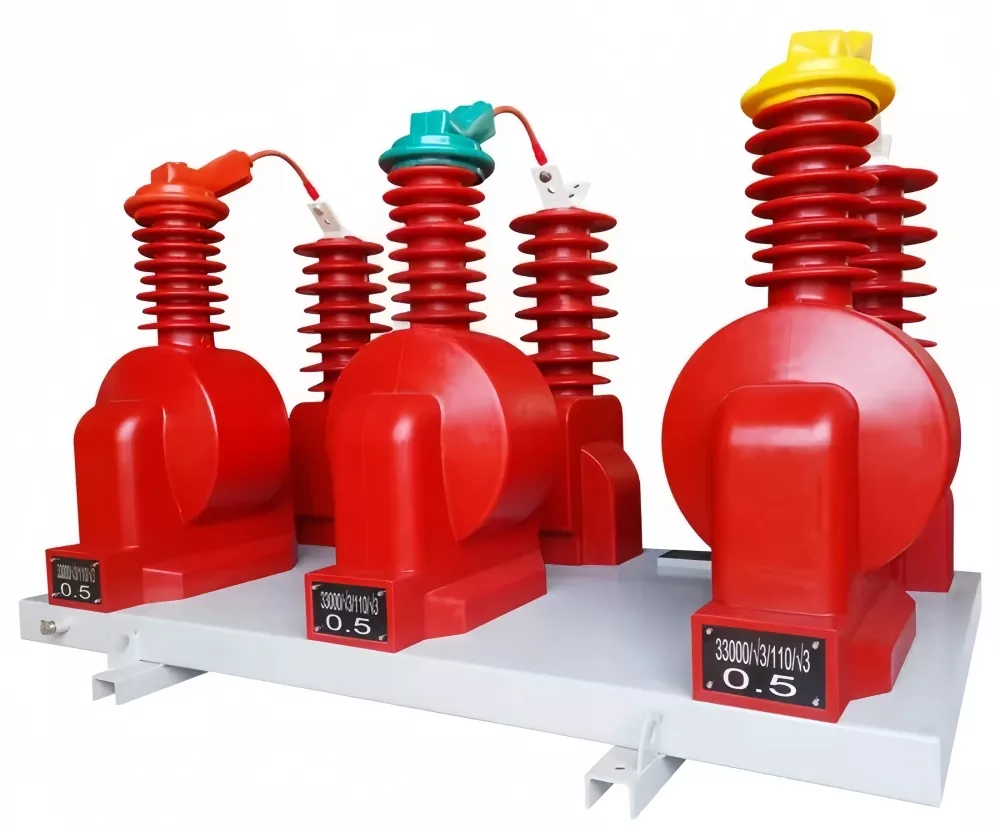

Anqiang Power JDZX series 36KV outdoor dry type voltage transformer epoxy resin casting

JDZX ve Geleneksel Yağa Daldırılmış VT: Neden kuru tipe geçmelisiniz?

JDZX Kuru Tip VT

Epoksi Reçine Döküm Tasarımı

✓ Bakım gerektirmez– Yağ sızıntısı riski yok
✓ Yangına ve patlamaya dayanıklı– Dış mekan uygulamaları için güvenli
✓ Yoğuşma önleyici– Epoksi reçine dökümü neme dayanıklıdır
✓ Çevre dostu– Yağ kirliliği riski yok

Yağa Daldırılmış VT

Geleneksel Yağ Tasarımı

✓ Periyodik yağ testi gerektirir
✓ Yağ sızıntısı ve yangın riski
✓ Daha ağır ve hantal
✓ Çevresel imha endişeleri

📍 Başvuru ve Seçim Kılavuzu: Gerçek dünya senaryoları

✅ Senaryo 1: 35kV/36kV Trafo Merkezi (Ölçüm ve Koruma)
KullanmakJDZX serisi gerilim trafosuGelen ve giden besleyicilerde. Enerji ölçümü (0,2/0,5 doğruluk sınıfı) ve koruma röleleri (3P/6P) için doğru voltaj sinyalleri sağlar. Dış mekan kuru tip tasarımı doğrudan güneş ışığına, yağmura ve sıcaklık değişimlerine dayanıklıdır.

✅ Senaryo 2: Rüzgar/Güneş Enerjisi Toplama Sistemi
Yenilenebilir enerji projeleri, ara bağlantı noktasında güvenilir voltaj izleme gerektirir. JDZX dış mekan kuru tip VT, mükemmel yoğuşma önleme performansı sunarak kıyı veya yüksek nemli ortamlarda dış mekan montajı için idealdir.

✅ Senaryo 3: Endüstriyel Güç Dağıtımı (Madencilik, Çimento, Çelik)
Zorlu çalışma koşullarına sahip endüstriyel tesisler için epoksi reçineli döküm gerilim transformatörü, bakım gerektirmeyen çalışma sağlayarak arıza süresini ve işletme maliyetlerini azaltır.

📋 Teknik Parametreler

Proje Adı	Parametre değeri
	JDZX(F)-36	JDZX(F)-40.5
Nominal gerilim	36/√3 KV	40,5/√3 KV
Ekipman için en yüksek voltaj	40,5KV
Nominal frekans	50 / 60HZ
Nominal ikincil voltaj	100/√3 V veya 110/√3 V
Artık gerilim sargısı	100/3 V veya 110/3 V
Doğruluk sınıfı	0,2 / 0,5 / 1 / 3P / 6P
Nominal gerilim faktörü	1,2 sürekli, 30 saniye boyunca 1,5
Nominal yalıtım seviyesi	95/185 KV (LI/AC)
Güç frekansı dayanım gerilimi	95 KV (kuru) / 85 KV (ıslak)
Yıldırım darbe dayanım gerilimi	185 KV (en yüksek)
Kaçma mesafesi	≥ 900 mm (Sınıf II/III kirlilik)
Koruma sınıfı / muhafaza derecesi	IP54
Ortam sıcaklığı aralığı	-40°C ila +55°C
Yalıtım malzemesi	Epoksi reçine (vakumlu döküm)
Standart uyumluluğu	GB/T 20840, IEC 61869

📐 Ürün Ölçüleri ve Montaj Çizimi

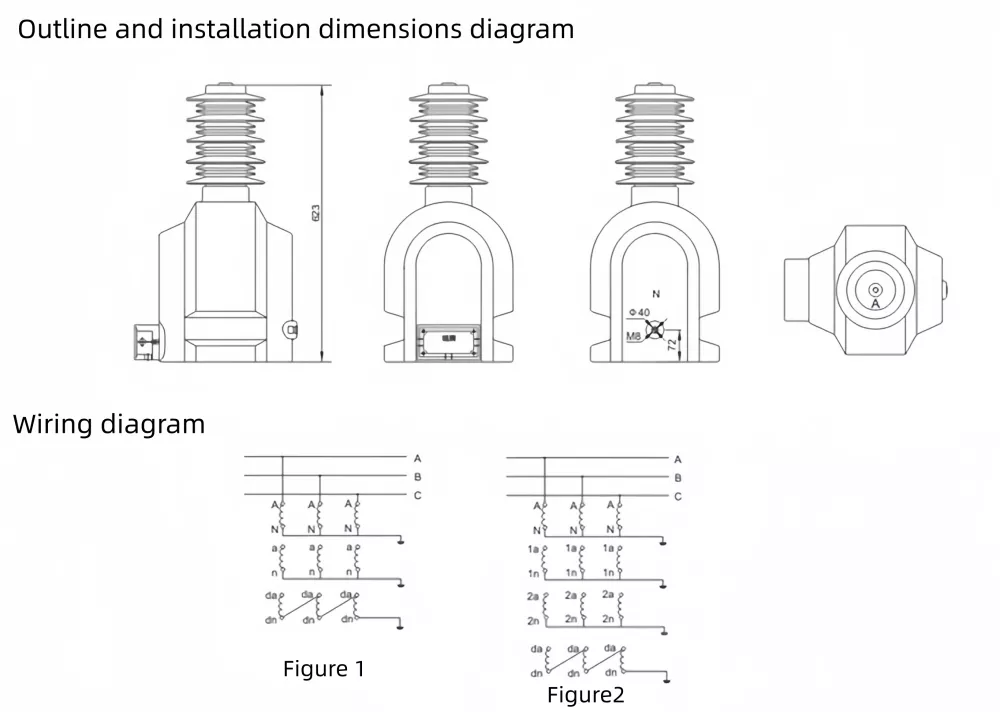

36KV outdoor dry type voltage transformer dimensions drawing JDZX series

JDZX Serisi Mekanik Düzen Bileşenleri:
1. Epoksi reçine döküm gövdesi
2. Birincil terminal (H1/H2)
3. İkincil terminal kutusu (IP54)
4. Topraklama terminali
5. Montaj braketi
6. Kaçak mesafe uzatma kanatçıkları
7. İsim Plakası
8. Kaldırma pabuçları

JDZX serisi şunları içerir:kompakt, hava koşullarına dayanıklı tasarımdoğrudan dış mekan direklerine veya trafo merkezi yapılarına monte edilir.IP54 dereceli ikincil terminal kutusutoz ve su girişine karşı koruma sağlayarak dış ortamlarda güvenilir çalışmayı sağlar.epoksi reçine vakumlu dökümsüreç boşlukları ortadan kaldırır ve üstün yalıtım performansı sağlar.

🏭 Neden Anqiang Gücü? – Gerilim transformatörleri için güvenilir ortağınız

Fabrika doğrudan– Aracı yok, rekabetçi fiyatlandırma ve kısa teslim süresi (15-25 gün).
Tip testi yapıldı– GB/T 20840, IEC 61869 uyumlu, tam sertifikalı.
Özelleştirmeye hazır– Doğruluk sınıfı, ikincil voltaj değerleri, özel terminal kutusu konfigürasyonları, OEM markası.
Küresel referanslar– Güneydoğu Asya, Orta Doğu, Afrika, Güney Amerika'ya tedarik edilmektedir.

📌 Gerçek proje referansları:

✅ Filipinler– Trafo merkezi ölçüm yükseltme projesi (2023–2024) için NGCP'ye 150'den fazla ünite 36kV dış mekan kuru tip VT sağlandı.

✅ Pakistan– Güneş enerjisi santrali toplama trafo merkezlerinde (50MW projesi, Bahawalpur bölgesi) 80 set JDZX serisi gerilim transformatörü konuşlandırıldı.

Sıkça Sorulan Sorular

S1: Kuru tip ve yağlı gerilim transformatörleri arasındaki fark nedir?
C: Kuru tip VT'ler, bakım gerektirmeyen, yangına dayanıklı ve çevre dostu olan epoksi reçine döküm izolasyonu kullanır. Yağa batırılmış VT'ler periyodik yağ testi gerektirir ve sızıntı/yangın riski taşır. Dış mekan 36kV uygulamalarda kuru tip giderek daha fazla tercih edilmektedir.

S2: JDZX serisi için hangi doğruluk sınıfları mevcut?
C: 36kV dış mekan kuru tip VT'lerimiz doğruluk sınıfı 0,2 (hassas ölçüm), 0,5 (genel ölçüm), 1 (endüstriyel), 3P/6P (koruma) sunar. Özel gereksinimlerinize göre özelleştirebiliriz.

S3: Bu gerilim trafosunun kaçak mesafesi nedir?
C: Standart tasarım, Sınıf II/III kirlilik ortamlarına uygun ≥900mm kaçak mesafesi sağlar. Yüksek rakımlı veya yoğun kirliliğe sahip alanlar için istek üzerine kaçak mesafesini uzatabiliriz.

S4: Bu VT zorlu hava koşullarında dış mekanda kullanıma uygun mu?
C: Evet. JDZX serisi, IP54 dereceli ikincil terminal kutusu ve doğrudan güneş ışığına, yağmura, yoğuşmaya ve -40°C ile +55°C arasındaki sıcaklık değişimlerine dayanıklı epoksi reçine döküm özelliğine sahiptir.

S5: Gerilim transformatörleri için OEM/ODM hizmeti veriyor musunuz?
C: Kesinlikle. Özel ikincil voltaj oranları, doğruluk sınıfı konfigürasyonları, özel terminal kutuları ve markalı isim plakaları sunuyoruz. Üretim öncesi numuneler 7-10 günlük teslim süresiyle mevcuttur.
