10KV İç Mekan Akım Trafosu Orta Gerilim Sistemlerinde Ölçümü ve Korumayı Nasıl Geliştirebilir?

Anqiang Gücügeliştirir10KV Dahili Akım Trafosuorta gerilim ölçümü ve röle koruması için, tamamen kapalı epoksi reçine izolasyonu, 5A/1A sekonder akım seçenekleri ve iç mekan güç dağıtım uygulamaları için çoklu birincil akım konfigürasyonları içeren LZZBJ9-10 modeli.

Akım trafosu, orta gerilim elektrik sistemlerinde önemli bir bileşendir çünkü yüksek birincil akımı, sayaçlar, izleme ekipmanı ve koruma röleleri tarafından güvenli bir şekilde işlenebilen standartlaştırılmış bir ikincil sinyale dönüştürür. LZZBJ9-10 10KV İç Mekan Akım Trafosu, 50Hz veya 60Hz'de iç mekan 10KV ve altındaki AC devreler için tasarlanmıştır. Tamamen kapalı epoksi reçine yapısı, yalıtımı, mekanik korumayı ve kompakt kurulumu tek bir yapıda birleştirir. 5A'den 2500A'ya kadar primer akım seçenekleri, 1A veya 5A sekonder akım ve 12/42/75KV izolasyon seviyesi ile farklı ölçüm ve koruma gereksinimlerine göre yapılandırılabilir.

İçindekiler

1. 10KV Kapalı Akım Trafosu Nedir?
2. Orta Gerilim Sisteminde Nasıl Çalışır?
3. Alıcılar Hangi Teknik Parametreleri Kontrol Etmeli?
4. Hangi Tasarım Özellikleri Güvenilir Çalışmayı Destekler?
5. Yaygın Olarak Nerelerde Kullanılır?
6. Doğru BT'yi Nasıl Seçmelisiniz?
7. Sıkça Sorulan Sorular
8. Özelleştirilmiş Çözüm için Anqiang Power ile Konuşun

10KV Kapalı Akım Trafosu Nedir?

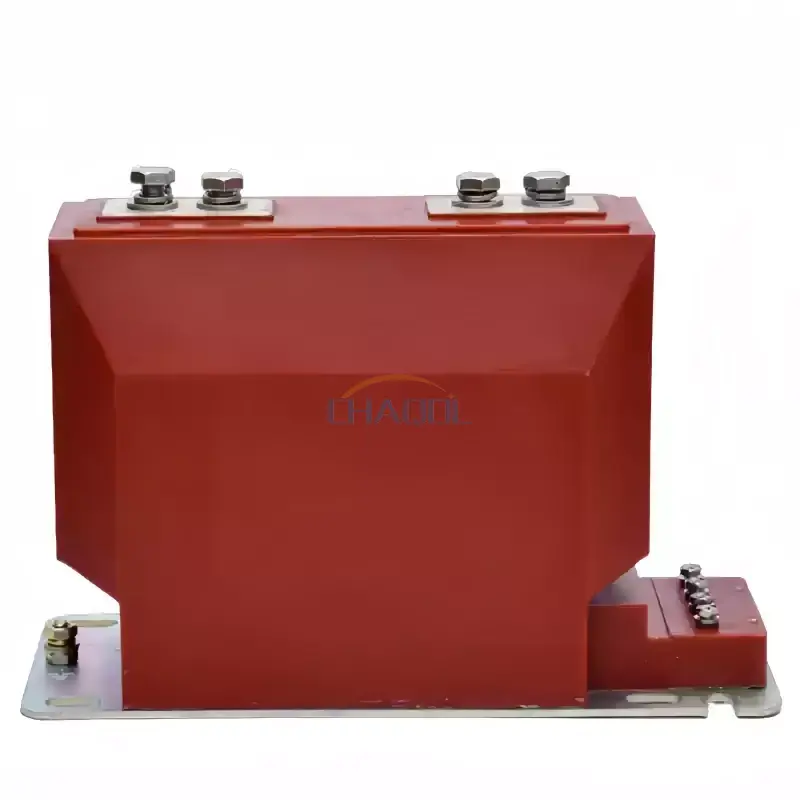

10KV İç Mekan Akım Trafosu, orta gerilim iç mekan elektrik sistemlerinde akımı ölçmek ve izlemek için tasarlanmış bir enstrüman transformatörüdür. Transformatör, ölçüm cihazlarını ve koruma rölelerini doğrudan yüksek birincil akımlara bağlamak yerine, akımı, aşağı yöndeki ekipman tarafından yönetilebilecek standartlaştırılmış bir ikincil değere düşürür.

LZZBJ9-10 modeli, 50Hz veya 60Hz nominal frekansa sahip 10KV ve altındaki devreler için tasarlanmıştır. Üreticinin spesifikasyonlarına göre tamamen kapalı epoksi reçine yapısı kullanır ve akım ölçümü, enerji ölçümü ve röle korumasına uygundur.

Bu düzenleme, kullanılabilir bir akım sinyali sağlarken, birincil devre ile ölçüm veya koruma ekipmanı arasında elektriksel izolasyon oluşturur. Sonuç olarak CT, yüksek güçlü elektrikli ekipmanlarla düşük seviyeli izleme sistemleri arasında önemli bir arayüz haline gelir.

Orta Gerilim Sisteminde Nasıl Çalışır?

Çalışma prensibi elektromanyetik indüksiyona dayanmaktadır. Akım birincil iletkenden aktığında, CT çekirdeğinde bir manyetik alan oluşturur. İkincil sargı daha sonra sayaçlara, koruma rölelerine veya izleme cihazlarına bağlanabilen orantılı bir akım üretir.

Örneğin, bir güç dağıtım sistemi birincil tarafta yüzlerce veya binlerce amper taşıyabilirken, bağlı izleme ekipmanı çok daha küçük bir standart akım için tasarlanmıştır. Düzgün seçilmiş bir CT, ikincil devrenin birincil çalışma koşulunu temsil edebilmesi için gerekli dönüşüm oranını sağlar.

Ölçüm ve koruma fonksiyonları

• Akım ölçümü:Elektrik sayaçları ve izleme ekipmanı için orantılı bir sinyal sağlar.
• Enerji yönetimi:Elektrik tüketimini ve çalışma koşullarını izlemek için kullanılan ölçüm sistemlerini destekler.
• Röle koruması:Anormal veya arıza koşulları oluştuğunda koruma rölelerine akım sinyalleri sağlar.
• Dağıtım otomasyonu:Otomatik izleme ve kontrol sistemleri için güncel bilgiler sağlar.

Bu nedenle CT'nin hem normal ölçüm gereksinimlerine hem de elektrik sisteminin koruma özelliklerine göre seçilmesi gerekir.

Alıcılar Hangi Teknik Parametreleri Kontrol Etmeli?

Akım trafosu seçimine yalnızca fiziksel boyutlardan ziyade uygulamanın elektriksel parametreleriyle başlanmalıdır. Birincil akım, ikincil akım, doğruluk sınıfı, nominal çıkış, yalıtım seviyesi ve kısa devre dayanım özelliklerinin tümü CT'nin belirli bir anahtarlama donanımı veya dağıtım kurulumu için uygun olup olmadığını etkiler.

Bu değerler, sipariş vermeden önce her zaman gerçek elektrik tasarımına, bağlı ekipmanlara ve geçerli proje gereksinimlerine göre kontrol edilmelidir.

Hangi Tasarım Özellikleri Güvenilir Çalışmayı Destekler?

Tamamen kapalı epoksi reçine yalıtımı

LZZBJ9-10, dahili bileşenleri tamamen kaplayan bir epoksi reçine döküm yapısını benimser. Bu yapı, iç aksamı iç mekan şalt ortamlarında yaygın olarak karşılaşılan çevresel etkilerden korurken elektrik yalıtımı da sağlar.

Kompakt entegre yapı

Demir çekirdek, ikincil sargı ve yalıtım sistemi kompakt bir gövdeye entegre edilmiştir. Bu, şalt panosu ve dağıtım kabinlerinin sınırlı kurulum alanına sahip olduğu durumlarda kullanışlıdır. Kompakt tasarım aynı zamanda ekipman entegrasyonunu ve ikincil kablolama düzenlemelerini de basitleştirebilir.

Korumalı ikincil terminaller

Güçlendirilmiş bir terminal kutusu, ikincil kablolama için ek koruma sağlar. Topraklama tabanı ve montaj yapısıyla birlikte bu, denetim ve bakım sırasında düzenli kurulumun ve daha güvenli erişimin desteklenmesine yardımcı olur.

Çoklu mevcut konfigürasyonlar

Farklı birincil akım konfigürasyonları, aynı ürün ailesinin çok çeşitli dağıtım uygulamalarına hitap etmesine olanak tanır. Mevcut konfigürasyonlar, ilgili model konfigürasyonuna bağlı olarak düşük akım değerlerinden 2500A'e kadar yüksek akım uygulamalarına kadar uzanır.

Yaygın Olarak Nerelerde Kullanılır?

Kompakt yapı ve orta gerilim tasarımı, bu tip CT'yi çeşitli iç mekan elektrik uygulamaları için uygun hale getirir.

• İç mekan şalt sistemi:Ölçüm ve koruma devreleri için akım sinyalleri sağlar.
• Güç dağıtım dolapları:Besleyicilerin ve elektrik yüklerinin izlenmesini destekler.
• Kompakt trafo merkezleri:Birincil devreleri ölçüm ve koruma ekipmanıyla arayüzler.
• Endüstriyel güç sistemleri:Üretim tesislerindeki elektriksel çalışma koşullarının izlenmesine yardımcı olur.
• Enerji yönetim sistemleri:Elektriksel izleme ve analiz için güncel bilgiler sağlar.
• Dağıtım otomasyonu:Otomatik elektrik kontrolü ve izleme için akım algılamayı destekler.

Pratik kurulumlarda transformatör, koruma röleleri, enerji sayaçları, izleme cihazları ve diğer ikincil elektrikli ekipmanlarla birlikte çalışabilir. Bu, CT'yi mevcut bir şalt sistemine entegre ederken doğru spesifikasyonu özellikle önemli kılar.

Doğru BT'yi Nasıl Seçmelisiniz?

Mühendisler, elektrik yüklenicileri, şalt cihazları üreticileri ve satın alma ekipleri için ürün seçimi, yalnızca nominal gerilim yerine elektrik uygulamasının tamamına dayandırılmalıdır.

1. Sistem voltajını doğrulayın.CT'nin 10KV uygulaması gibi gerçek orta gerilim ağı için uygun olduğunu doğrulayın.
2. Birincil akımı belirleyin.Beklenen çalışma ve sistem koşullarına karşılık gelen bir birincil akım değeri seçin.
3. İkincil akımı seçin.Aşağı yöndeki sayaçların ve koruma rölelerinin 1A veya 5A sekonder akıma ihtiyaç duyup duymadığını kontrol edin.
4. Doğruluk gereksinimini tanımlayın.Ölçme ve koruma devreleri farklı doğruluk sınıfları gerektirebilir.
5. İkincil yükü kontrol edin.Nominal çıkış bağlı sekonder devre ile uyumlu olmalıdır.
6. Yalıtım gereksinimlerini doğrulayın.Yalıtım seviyesinin elektrik sistemi ve proje tasarımına uygun olduğunu doğrulayın.
7. Mekanik kurulum koşullarını kontrol edin.Montaj delikleri, terminal konumu, mevcut kabin alanı ve topraklama düzenlemelerinin tümü gözden geçirilmelidir.

Özelleştirilmiş projeler için tedarikçiye sistem voltajı, birincil akım, ikincil akım, doğruluk sınıfı, nominal yük, kurulum ortamı ve amaçlanan uygulama bilgilerinin sağlanması, model seçimini ve teknik iletişimi önemli ölçüde iyileştirebilir.

Sıkça Sorulan Sorular

10KV İç Mekan Akım Trafosunun ana işlevi nedir?

Ana işlevi, orta gerilim elektrik sistemlerinde ölçüm, enerji izleme ve röle koruması için yüksek birincil akımı standartlaştırılmış düşük ikincil akıma dönüştürmektir.

Hangi ikincil akım seçenekleri mevcuttur?

LZZBJ9-10 spesifikasyonu, 1A ve 5A nominal sekonder akım seçeneklerini destekler. Uygun seçenek bağlı ölçüm veya koruma ekipmanına uygun olmalıdır.

Hangi birincil akım aralığı yapılandırılabilir?

Listelenen konfigürasyonlar 5A ila 2500A arasındaki birincil akım değerlerini kapsar. Kesin konfigürasyon projenin elektrik gereksinimlerine göre seçilmelidir.

Bu CT hem ölçüm hem de koruma için kullanılabilir mi?

Evet. Ürün, ölçüm ve koruma uygulamaları için farklı doğruluk sınıfı kombinasyonlarını destekler. Gerekli konfigürasyon, koruma şeması ve ölçüm gereksinimlerinden belirlenmelidir.

CT yapısında neden epoksi reçine kullanılır?

Epoksi reçine elektriksel yalıtım ve mekanik kapsülleme sağlar. Tamamen kapalı bir yapıda, aynı zamanda dahili bileşenlerin korunmasına yardımcı olur ve iç mekan şalt donanımı ortamlarında istikrarlı çalışmayı destekler.

Bu tip akım trafosu nereye monte edilebilir?

Tipik uygulamalar arasında iç mekan şalt cihazları, güç dağıtım dolapları, kompakt trafo merkezleri, endüstriyel güç sistemleri, enerji yönetim sistemleri ve dağıtım otomasyon ekipmanları yer alır.

Özelleştirilmiş Çözüm için Anqiang Power ile Konuşun

Orta gerilim akım trafosunu seçerken primer akım, sekonder akım, doğruluk sınıfı, nominal çıkış, izolasyon seviyesi ve kurulum yapısının doğru kombinasyonu önemlidir. LZZBJ9-10, iç mekan 10KV ve altı güç sistemleri için birden fazla yapılandırma seçeneği sunarak, onu farklı dağıtım ortamlarındaki ölçüm ve koruma uygulamaları için uygun hale getirir. Yeni bir şalt tesisi projesi planlıyorsanız, mevcut bir dağıtım kabinini yükseltiyorsanız veya belirli elektrik parametrelerine göre yapılandırılmış bir CT'ye ihtiyacınız varsa, 10KV İç Mekan Akım Trafosu hakkında daha fazla bilgi edinin vebize UlaşınAnqiang Gücü'dan uygun bir çözüm için teknik gereksinimlerinizle.
