Bir Çekirdekten Akım Trafosu, Güç Dağıtım Sistemlerinde Doğruluğu, Güvenliği ve Verimliliği Nasıl Artırabilir?

Makale Özeti: A Çekirdek Akım Trafosu sayesindeAC akımını ölçmek için pratik bir yol sağlar ve ölçüm cihazlarını doğrudan yüksek akım iletkenlerine bağlamadan devre korumasını destekler.Anqiang Gücüorta gerilim şalt sistemi, ölçüm panelleri, RMU, GIS, kompakt trafo merkezleri ve endüstriyel güç sistemleri dahil olmak üzere güç dağıtım uygulamaları için LMZC-10 serisini geliştirmektedir. Toroidal silikon çelik çekirdeği, bakır sekonder sargısı, epoksi reçine yalıtımı ve kompakt yapısıyla bu transformatör, kararlı akım örneklemesi ve güvenilir uzun süreli çalışma için tasarlanmıştır.

İçindekiler

1. Çekirdekten Akım Trafosu Nedir?
2. Çekirdekten Akım Trafosu Nasıl Çalışır?
3. Yapısal Tasarım Nedir?
4. Hangi Teknik Parametreler En Çok Önemlidir?
5. Çekirdekten Akım Trafosu Nerede Kullanılır?
6. Başlıca Performans Avantajları Nelerdir?
7. Doğru Modeli Nasıl Seçmelisiniz?
8. Hangi Kurulum Uygulamaları Takip Edilmelidir?
9. Sıkça Sorulan Sorular
10. Çözüm

Çekirdekten Akım Trafosu Nedir?

Geçişli Çekirdek Akım Trafosu, yüksek bir birincil akımı, ölçüm aletleri, sayaçlar ve koruma röleleri tarafından güvenle kullanılabilecek daha düşük, standartlaştırılmış bir ikincil akıma dönüştürmek için tasarlanmış bir elektrikli alet transformatörüdür. Ölçüm devresini doğrudan yüksek akım iletkenine bağlamak yerine, ana kablo veya bara transformatörün çekirdeğinden geçer.

Anqiang Gücü'ın LMZC-10 serisi, çalışma voltajı 35kV'un altında olan AC güç sistemleri için tasarlanmıştır. Proje gereksinimlerine göre 10kV, 24kV, 35kV gibi gerilim seviyelerini içeren uygulamalar için yapılandırılabilir. Yapısı güvenilir akım örnekleme, ölçüm ve röle korumasının gerekli olduğu uygulamalar için uygundur.

Özel bir birincil sargıya sahip olabilen geleneksel bir transformatörden farklı olarak, bir geçiş-çekirdek tasarımı, birincil dönüş olarak çekirdekten geçen iletkeni kullanır. Bu yapı, uygun sistemlere entegrasyonu basitleştirirken elektrik dağıtım ekipmanı için kompakt bir çözüm sağlayabilir.

Çekirdekten Akım Trafosu Nasıl Çalışır?

Çalışma prensibi elektromanyetik indüksiyona dayanmaktadır. Alternatif akım birincil iletkenden aktığında iletkenin etrafında bir manyetik alan oluşturur. Manyetik akı transformatörün çekirdeğinden geçer ve ikincil sargıda orantılı bir akımı indükler.

Ortaya çıkan ikincil akım genellikle ölçüm veya koruma ekipmanına bağlantı için standartlaştırılmıştır. LMZC-10 için ikincil akım seçenekleri, seçilen konfigürasyona bağlı olarak 5A ve 1A'yı içerir.

Temel çalışma süreci şu şekilde özetlenebilir:

1. Ana kablo veya bara sistem akımını taşır.
2. Birincil iletken manyetik çekirdekten geçer.
3. Alternatif akım çekirdek içinde manyetik akı yaratır.
4. İkincil sargı manyetik akıya tepki verir.
5. Ölçme veya koruma devresine azaltılmış bir ikincil akım iletilir.
6. Bağlı ekipman sinyali izleme, ölçüm veya koruma işlevleri için kullanır.

Bu düzenleme, ölçüm devresini birincil güç iletkeninden ayırarak birçok dağıtım uygulamasında akım izlemeyi daha pratik hale getirir.

Yapısal Tasarım Nedir?

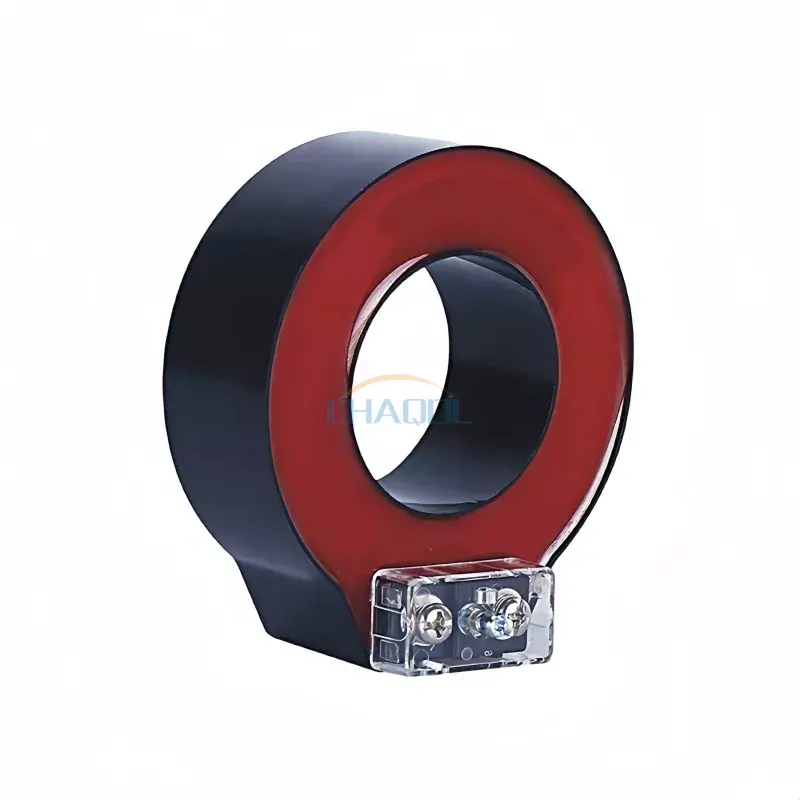

Transformatör yapısının ölçüm kararlılığı, yalıtım performansı, çevresel direnç ve hizmet ömrü üzerinde doğrudan etkisi vardır. LMZC-10, epoksi reçine döküm yalıtımıyla birleştirilmiş toroidal silikon çelik çekirdek kullanır.

Çekirdek ve Manyetik Devre

Toroidal silikon çelik çekirdek, elektromanyetik indüksiyon için gereken manyetik yolu sağlar. Düzgün tasarlanmış bir manyetik devre, kararlı akım dönüşüm özelliklerinin korunmasına yardımcı olur ve güvenilir ölçüm performansını destekler.

Birincil İletken

Çekirdekten geçen birincil iletken, tek turlu birincil sargı görevi görür. Bu düzenleme, transformatörün, geleneksel çok turlu bir birincil sargı gerektirmeden mevcut bir kablo veya baradan akan akımı ölçmesine olanak tanır.

İkincil Sargı

İkincil sargı, bağlı sayaçlar ve koruma cihazları için kararlı bir çıkış akımı üretmek üzere yüksek iletkenliğe sahip bakır tel kullanır. İkincil devre, ekipman tasarımına ve geçerli elektriksel güvenlik prosedürlerine göre doğru şekilde bağlanmalı ve kullanılmalıdır.

Yalıtım ve Konut

Üründe epoksi reçine izolasyonu ve alev geciktirici ABS muhafazası kullanılmaktadır. Yalıtılmış şeffaf terminal kapağı, daha güvenli kablolama ve bakım çalışmalarını desteklerken bağlantı alanı etrafındaki görünürlüğü artırmak için de tasarlanmıştır.

Hangi Teknik Parametreler En Çok Önemlidir?

Bir akım transformatörü seçmek, nominal akımı eşleştirmekten daha fazlasını gerektirir. Mühendisler elektrik sistemini, ölçüm amacını, montaj boyutlarını, doğruluk gerekliliklerini ve koruma gerekliliklerini birlikte değerlendirmelidir.

Doğruluk sınıfı ve nominal yük de dikkatle değerlendirilmelidir. Farklı uygulamalar, ölçüm akımı transformatörü, koruyucu akım transformatörü veya çift sargılı konfigürasyon gerektirebilir. Gerekli birincil akım aralığı, yalnızca mümkün olan maksimum akımdan seçilmek yerine, gerçek çalışma koşullarıyla eşleştirilmelidir.

Çekirdekten Akım Trafosu Nerede Kullanılır?

Kompakt yapı ve doğrudan iletken-çekirdek düzeni, bu tip transformatörleri çeşitli elektriksel ölçüm ve koruma uygulamaları için uygun hale getirir.

• Güç dağıtım dolapları:Dağıtım ekipmanlarının içindeki akım ölçümünü ve izlenmesini destekler.
• Ölçüm panelleri:Elektrik ölçüm sistemleri için akım sinyalleri sağlar.
• Orta gerilim şalt sistemi:Uygun GIS, RMU ve şalt donanımı konfigürasyonlarına entegre edilebilir.
• Trafo merkezleri:Akım örnekleme ve röle koruma fonksiyonlarını destekler.
• Endüstriyel otomasyon:Endüstriyel güç kontrol sistemlerinde elektriksel izlemeyi mümkün kılar.
• Yenilenebilir enerji sistemleri:Elektrik tasarımı ve transformatör özelliklerinin uyumlu olduğu durumlarda akım izlemeyi destekleyebilir.
• Güçlendirme projeleri:Uygun bir bölünmüş çekirdek konfigürasyonu, sistem tasarımının izin verdiği durumlarda mevcut iletkenlerin etrafına kurulumu basitleştirebilir.

Güçlendirme çalışmaları için seçimden önce kurulum koşulları değerlendirilmelidir. Çekirdek pencere, iletken boyutu, nominal akım, yalıtım gereksinimleri ve mevcut kurulum alanının tamamının gerçek sisteme uygun olması gerekir.

Başlıca Performans Avantajları Nelerdir?

Kompakt Entegrasyon

Halka tipi yapı, ana iletkenin çekirdekten geçmesine izin vererek elektrik dolapları ve şalt cihazları için kompakt bir ölçüm düzenlemesi oluşturur.

Kararlı Akım Ölçümü

Toroidal silikon çelik çekirdek ve bakır ikincil sargı, ölçüm ve koruma uygulamaları için kararlı akım dönüşüm özellikleri sağlayacak şekilde tasarlanmıştır.

Yalıtım Koruması

Epoksi reçine dökümü elektrik yalıtımı sağlar ve neme, toza ve mekanik çevresel streslere karşı dirence katkıda bulunur.

Esnek Uygulama

Seri, farklı birincil akım aralıkları ve doğruluk gereksinimleri için yapılandırılabilir. Bu nedenle ürün seçimi, uygulamanın ölçüme, korumaya mı yoksa birleşik işlevlere mi odaklandığına bağlı olarak yapılabilir.

Azaltılmış Kurulum Karmaşıklığı

Uygulanabilir transformatör konfigürasyonu ve sistem koşullarının izin verdiği durumlarda, tam çekirdek veya bölünmüş çekirdek düzenlemesi, akım ölçümünü mevcut elektrik altyapısına entegre etmek için gereken işi azaltabilir.

Doğru Modeli Nasıl Seçmelisiniz?

Güvenilir bir seçim süreci transformatörün fiziksel görünümünden ziyade elektrik sistemiyle başlar. Sipariş vermeden önce mühendisler ve satın alma ekipleri aşağıdaki bilgileri doğrulamalıdır:

1. Birincil akım:İletkenin nominal ve beklenen çalışma akımını belirleyin.
2. Sistem voltajı:Transformatörün amaçlanan voltaj seviyesine uygun olduğunu doğrulayın.
3. Sıklık:Uygulamanın 50Hz'de mi yoksa 60Hz'de mi çalıştığını doğrulayın.
4. İkincil çıkış:Bağlı ölçüm cihazına, röleye veya izleme ekipmanına göre 1A veya 5A'yı seçin.
5. Doğruluk sınıfı:Transformatörün ölçüm, ölçüm veya koruma için kullanılmasına göre doğruluk gereksinimini tanımlayın.
6. Yük:İkincil devrenin gerekli VA değerini kontrol edin.
7. Çekirdek penceresi:Ana kablonun veya baranın fiziksel olarak çekirdekten geçebildiğinden emin olun.
8. Kurulum ortamı:İç/dış koşulları, sıcaklığı, nemi, kirliliği ve mevcut muhafaza korumasını doğrulayın.

Daha büyük elektrik projeleri için bu parametreler, komple koruma ve ölçüm tasarımıyla birlikte gözden geçirilmelidir. Doğru seçilmiş bir akım transformatörü, transformatör ile aşağı yöndeki izleme ekipmanı arasındaki uyumsuzluğun önlenmesine yardımcı olur.

Hangi Kurulum Uygulamaları Takip Edilmelidir?

Hem elektrik güvenliği hem de ölçüm performansı açısından doğru kurulum şarttır. Birincil iletken, ürün tasarımında belirtildiği gibi çekirdeğin merkezinden geçerek amaçlanan manyetik akı dağılımının korunmasına yardımcı olmalıdır.

• Kurulumdan önce transformatör değerini doğrulayın.
• Ana iletkenin çekirdek pencereden doğru şekilde geçip geçmediğini kontrol edin.
• İletkeni çekirdek içinde uygun şekilde konumlanmış halde tutun.
• İkincil terminallerin doğru şekilde bağlandığından emin olun.
• İkincil topraklama için geçerli gereksinimleri izleyin.
• Akım trafosunun sekonder devresini güvenli olmayan bir açık devre durumunda çalıştırmayın.
• Gerektiğinde uygun yalıtımlı montaj donanımı kullanın.
• Planlı bakım sırasında terminalleri ve izolasyonu inceleyin.

Elektrik kurulumu her zaman geçerli yerel düzenlemelere, sistem çizimlerine ve üretici talimatlarına uygun olarak kalifiye personel tarafından yapılmalıdır.

Sıkça Sorulan Sorular

Çekirdekten Akım Trafosunun temel amacı nedir?

Birincil amacı, yüksek AC akımını ölçüm, ölçme, izleme ve röle koruması için kullanılabilecek daha düşük bir ikincil akıma dönüştürmektir.

LMZC-10 için hangi ikincil akım seçenekleri mevcuttur?

LMZC-10 ürün bilgisinde 1A ve 5A sekonder akım seçenekleri listelenir. Uygun seçenek, bağlı ölçüm veya koruma ekipmanının gereksinimlerine bağlıdır.

Transformatör hangi voltaj aralığı için tasarlanmıştır?

LMZC-10, proje gereksinimlerine göre 10kV, 24kV ve 35kV gibi uygulamalar için özelleştirme olanağıyla, 35kV'nin altındaki çalışma gerilimlerine sahip AC güç sistemleri için tasarlanmıştır.

Güçlendirme uygulamaları için baştan sona bir tasarım kullanılabilir mi?

Evet. Uygun bir çekirdek veya bölünmüş çekirdek konfigürasyonu, yenileme ve bakım projeleri için faydalı olabilir çünkü birincil iletken, geleneksel bir özel birincil sargı gerektirmeden transformatörden geçebilir. Gerçek kurulum fizibilitesi spesifik sistem konfigürasyonuna bağlıdır.

LMZC-10 yapımında hangi malzemeler kullanılıyor?

Transformatörde toroidal silikon çelik çekirdek, yüksek iletkenlikli bakır ikincil sargı, epoksi reçine döküm yalıtımı ve alev geciktirici ABS muhafaza kullanılır.

Ürün dış mekan kurulumuna uygun mu?

Başvurulan ürün bilgileri esas olarak iç mekan uygulamalarını açıklamaktadır. Bu nedenle dış mekan kullanımı muhafazaya, çevre koşullarına, yalıtım gereksinimlerine ve projeye özel konfigürasyona göre değerlendirilmelidir.

Çözüm

Geçişli Çekirdek Akım Trafosu, manyetik çekirdek boyunca birincil iletken olarak birincil kabloyu veya barayı kullanarak güç dağıtım sistemlerinde akım ölçümü ve korumasına pratik bir yaklaşım sunar. Şalt donanımı, dağıtım dolapları, ölçüm panelleri, trafo merkezleri ve endüstriyel güç sistemlerini içeren uygulamalar için birincil akım, gerilim, frekans, ikincil çıkış, doğruluk, yük ve kurulum boyutlarının dikkatli bir şekilde eşleştirilmesi önemlidir.

Anqiang Gücü'ın LMZC-10'u, güvenilir akım örneklemesi ve koruma gerektiren uygulamalar için toroidal silikon çelik çekirdeği, bakır ikincil sargıyı, epoksi reçine yalıtımını ve kompakt muhafazayı birleştirir. Yeni bir kurulum, yenileme projesi veya özelleştirilmiş güç dağıtım sistemi için bir akım trafosu seçiyorsanız, Çekirdekten Akım Trafosu spesifikasyonlarını inceleyin vebize UlaşınUygun bir çözümü tartışmak için nominal akımınız, voltaj seviyeniz, doğruluk sınıfınız, ikincil akımınız ve kurulum gereksinimlerinizle birlikte görüşün.
