126KV Dış Mekan SF6 Devre Kesici

126KV Dış Mekan SF6 Devre Kesici (model LW36-126), enerji nakil hatları şebekesi trafo merkezleri, şebeke iletim sistemleri ve büyük ölçekli endüstriyel elektrik ağları için tasarlanmış yüksek gerilim iletim sınıfı bir anahtarlama cihazıdır. Yük akımının, aşırı yük akımının ve kısa devre arıza akımının kontrolü, korunması ve anahtarlanması için yaygın olarak kullanılır ve ayrıca birbirine bağlı güç sistemlerinde bağlantı devre kesici olarak da işlev görebilir.

Bu 126KV Dış Mekan SF6 Devre Kesici, ark söndürme ve yalıtım ortamı olarak kükürt hekzaflorür (SF6) gazını kullanır ve tek sütunlu, kutup başına tek kesmeli bir yapıyla birleştirilir. Kesinti sırasında, kendi kendine enerjili ark söndürme prensibi, arkı verimli bir şekilde soğutmak ve söndürmek için ark odasının içinde yüksek hızlı gaz akışı üretir ve yüksek arıza koşullarında istikrarlı kesme performansı sağlar.

CT tahrikli motor yayı çalıştırma mekanizması ve üç aşamalı mekanik bağlantı sistemi ile donatılmış LW36-126, zorlu dış mekan ortamlarında hassas anahtarlama performansı, yüksek mekanik güvenilirlik ve uzun vadeli mükemmel çalışma kararlılığı sunar.

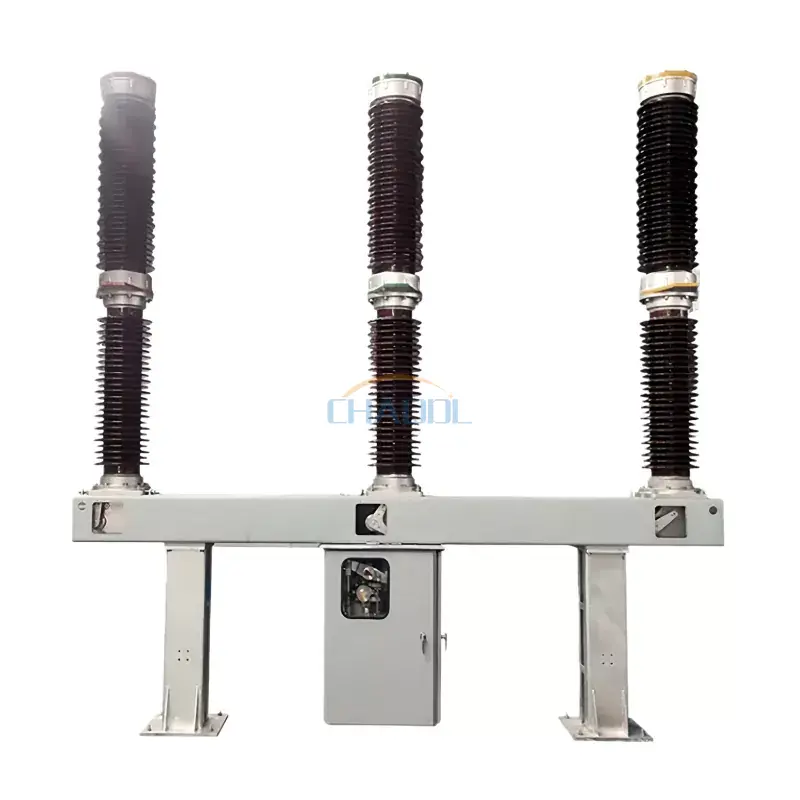

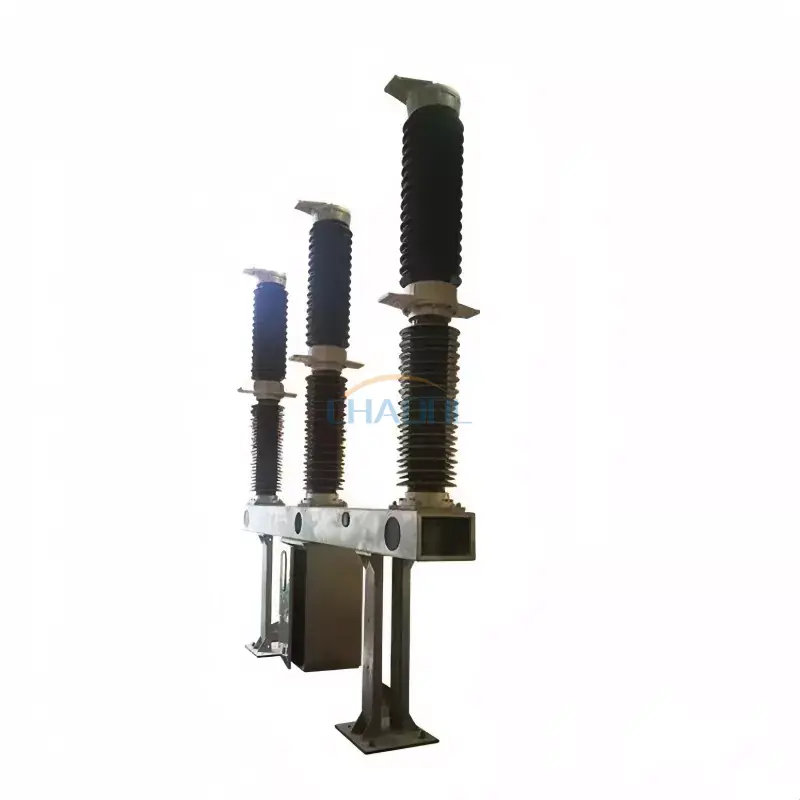

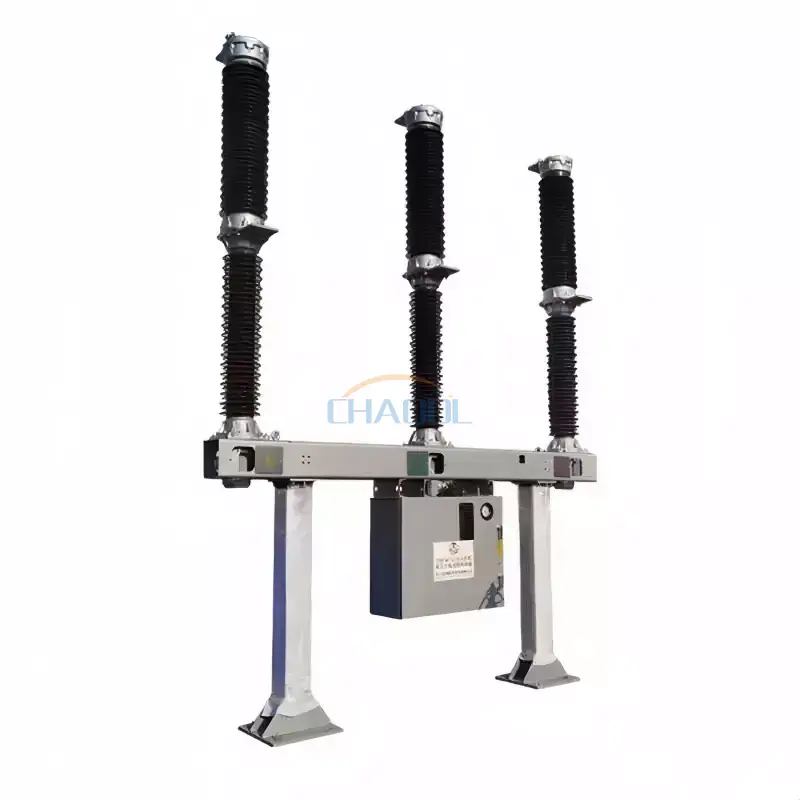

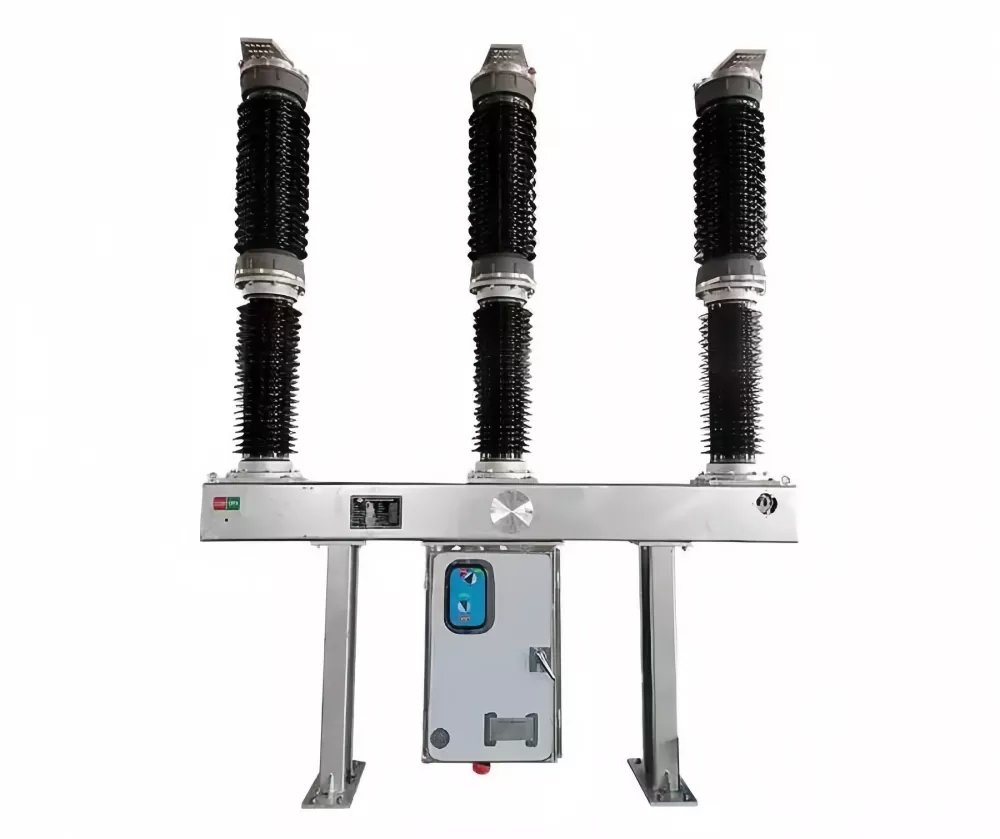

Ürün Görünümü

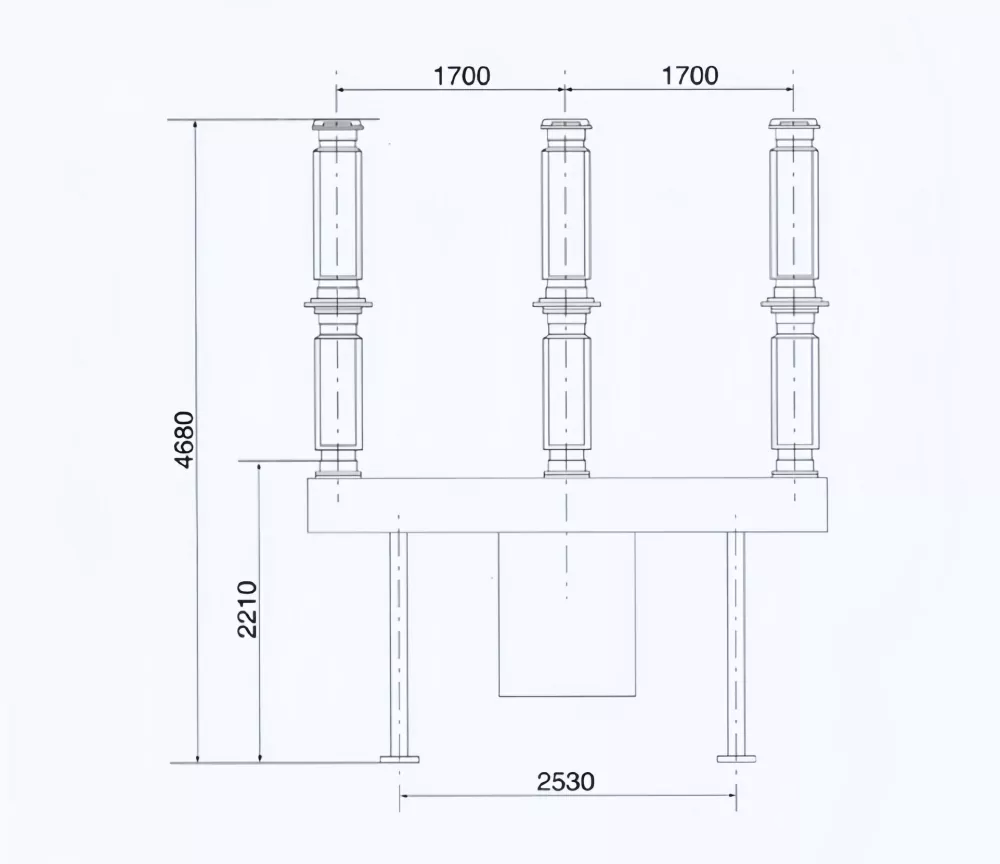

Ürün Boyutları Diyagramı

Çalışma Ortamı

• Kurulum yüksekliği: Deniz seviyesinden ≤ 3000 metre yüksekte
• Ortam sıcaklığı: -30°C ila +40°C
• Maksimum rüzgar hızı: ≤ 34 m/s
• Kirlilik düzeyi: Sınıf III (25 mm/kV)

Teknik Parametreler

Ürün Özellikleri

• Gelişmiş SF6 gaz yalıtımı, mükemmel ark söndürme ve dielektrik performansı sağlar.
• Tek sütunlu, tek kesintili kutup tasarımı, mekanik karmaşıklığı azaltır ve güvenilirliği artırır.
• İletim seviyesinde arıza kesintisi için 40kA'ya kadar yüksek kesme kapasitesi.
• CT tahrikli yay çalıştırma mekanizması, kararlı ve hassas anahtarlama işlemi sağlar.
• Kirliliğe, rüzgara ve sıcaklık değişimlerine karşı güçlü direnciyle zorlu dış mekan ortamları için uygundur.
• Şebeke operatörleri için düşük bakım gereksinimleriyle uzun mekanik ömür.
• Modern trafo merkezi otomasyonu ve uzaktan kontrol sistemleriyle uyumludur.

Ürün Yapısı ve Çalışma Prensibi

126KV Dış Mekan SF6 Devre Kesici, SF6 gazla doldurulmuş ark söndürme odası, akım trafo entegrasyonu, çalıştırma mekanizması, yalıtkan destek yapısı ve çelik muhafaza sisteminden oluşur. SF6 gazı hem izolasyon hem de ark söndürme ortamı olarak görev yaparak yüksek dielektrik mukavemeti ve kesinti sonrasında hızlı iyileşme sağlar.

Arıza koşulları sırasında, çalıştırma mekanizması hareketli kontağı ayırmaya yönlendirerek ark odası içinde yüksek hızlı bir SF6 gaz akışı üretir. Bu hava akışı arkı hızlı bir şekilde soğutup deiyonize ederek yüksek gerilim arıza akımlarının güvenli bir şekilde kesilmesini sağlar. Üç aşamalı mekanik bağlantı sistemi, senkronize kutup çalışmasını ve yüksek kopma tutarlılığını sağlar.

Uygulamalar

• Yüksek gerilim iletim trafo merkezleri
• Güç şebekesi ara bağlantı sistemleri
• Yardımcı iletim ve dağıtım ağları
• Hidroelektrik ve termik santraller
• Endüstriyel yüksek gerilim güç sistemleri
• Büyük ölçekli altyapı ve enerji projeleri
• Demiryolu ve ulaşım güç sistemleri

Sıkça Sorulan Sorular

nedir126KV Dış Mekan SF6 Devre Kesiciiçin mi kullanıldı?

İletim ağlarındaki yüksek gerilim elektrik akımlarını kesmek ve kontrol etmek için kullanılır, arıza veya anahtarlama işlemleri sırasında trafo merkezlerinin ve güç sistemlerinin güvenli çalışmasını sağlar.

Devre kesicilerde neden SF6 gazı kullanılır?

SF6 gazı, mükemmel yalıtım ve ark söndürme özelliklerine sahip olup, kompakt ekipman boyutunu korurken yüksek voltajlı arıza akımlarının etkili bir şekilde kesilmesine olanak tanır.

LW36-126 dış mekan kurulumuna uygun mu?

Evet.126KV Dış Mekan SF6 Devre KesiciÖzellikle dış mekan trafo merkezleri için tasarlanmıştır ve zorlu çevre koşullarında güvenilir şekilde çalışabilir.

Geleneksel devre kesicilere göre avantajları nelerdir?

Yağ bazlı kesicilerle karşılaştırıldığında SF6 devre kesiciler daha yüksek güvenilirlik, daha az bakım, daha hızlı ark söndürme ve yüksek voltaj koşullarında daha iyi performans sunar.
