Profesyonel bir elektrikli ekipman tedarikçisi olarak,Anqiang Gücüsağlar12KV Dış Mekan Bağlantı Kesme AnahtarıGüvenilir elektriksel izolasyon, güvenli bakım erişimi ve güvenilir dış mekan işletimi gerektiren orta gerilim dağıtım ağları için. Çalışma prensibini, teknik özelliklerini ve uygulama gerekliliklerini anlamak, mühendislerin ve satın alma ekiplerinin güç projeleri için doğru ekipmanı seçmelerine yardımcı olur.
12KV Dış Mekan Bağlantı Kesme Anahtarı, orta gerilim güç dağıtım sistemlerinde önemli bir bileşendir. Öncelikle yüksüz koşullar altında elektrik devrelerini izole etmek için tasarlanan bu ürün, bakım personelinin bir ağın izole edilmiş bir bölümünü tanımlamasına yardımcı olan görünür bir ayırma noktası sağlar. Anqiang Power tarafından sunulan GW9-12 modeli, pratik dış mekan uygulamaları için tek kutuplu bir yapıya, iletken bir kanat mekanizmasına ve kendinden kilitlenen bir tasarıma sahiptir. Bu makalede anahtarın nasıl çalıştığı, nerede kullanıldığı, satın alma sırasında hangi teknik parametrelerin önemli olduğu ve doğru kurulum ve bakımın uzun vadeli operasyonel güvenilirliği nasıl desteklediği açıklanmaktadır.
12KV Dış Mekan Bağlantı Kesme Anahtarı, dış mekan elektrik ağlarında kullanılan yüksek voltajlı bir izolasyon cihazıdır. Birincil amacı, bir devre bölümünün incelenmesi, onarılması veya bakımının yapılması gerektiğinde bir izolasyon boşluğu oluşturmaktır. Cihaz yaygın olarak dağıtım sistemlerine, trafo merkezlerine ve diğer orta gerilim elektrik tesisatlarına kurulur.

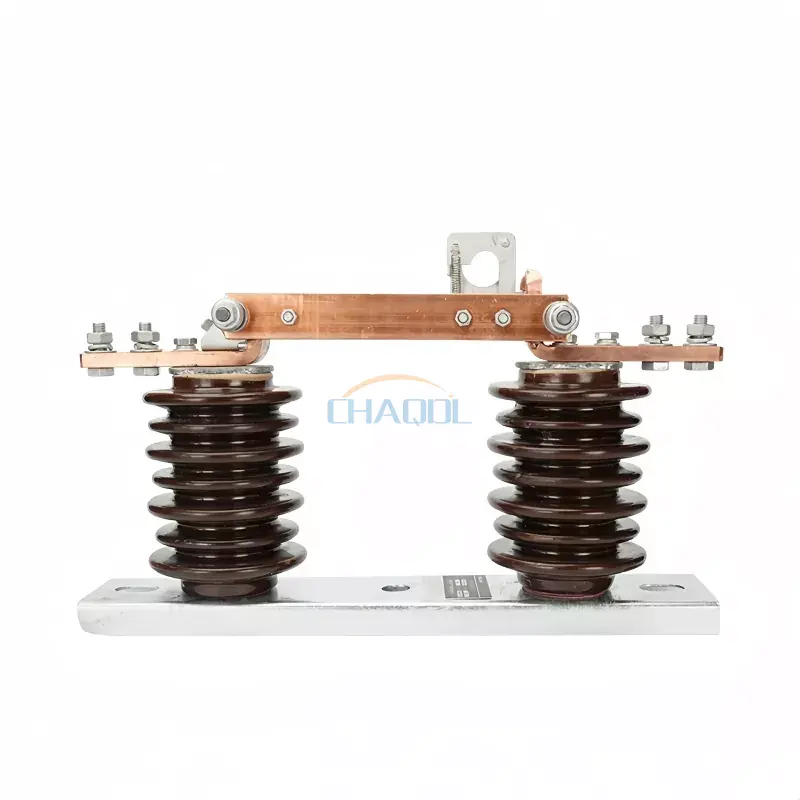

Anqiang Gücü'ın GW9-12 modeli, üç fazlı hat sistemlerinde tek fazlı çalışma için tasarlanmıştır. Çalıştırma mekanizması, yetkili personelin, üreticinin çalıştırma talimatlarına ve geçerli elektriksel güvenlik prosedürlerine tabi olarak, uygun bir yalıtımlı çalıştırma kancası kullanarak anahtarı açmasına veya kapatmasına olanak tanır.
Bir devre kesicinin aksine, geleneksel bir bağlantı kesme anahtarı normal yük akımını veya kısa devre akımını kesecek şekilde tasarlanmamıştır. Bu nedenle uygun devre kesiciler ve diğer koruyucu ekipmanlarla koordine edilmelidir. Bu ayrım, güvenli bir anahtarlama sırası tasarlanırken veya yeni bir güç dağıtım projesi için ekipman belirlenirken kritik öneme sahiptir.
Ekipman seçeneklerinin daha geniş bir şekilde anlaşılması için alıcılar ayrıca Anqiang Power'ın yüksek voltajlı bağlantı kesme anahtarı serisini de inceleyebilir.
Dış mekan bağlantı kesme anahtarının çalışma prensibi iletken kontakların fiziksel hareketine dayanmaktadır. Anahtar kapatıldığında iletken kanadı amaçlanan elektrik bağlantısını kurar. Anahtar izin verilen yüksüz koşullar altında açıldığında kanat sabit kontaktan ayrılarak gözle görülür bir izolasyon boşluğu oluşturur.
GW9-12 tasarımı, sabit bir çalışma kancasına ve kendinden kilitlemeli bir mekanizmaya sahiptir. Bu özellikler, operatörün anahtarlama eylemini kontrol etmesine yardımcı olur ve ekipman doğru şekilde kurulup bakımı yapıldığında istenmeyen hareket olasılığını azaltır.
Gerçek anahtarlama işlemleri onaylı sistem çalıştırma talimatlarına uygun olmalıdır. Görünür bir kontak boşluğu tek başına voltaj doğrulamanın, gerektiğinde topraklamanın veya diğer zorunlu elektriksel güvenlik önlemlerinin yerine geçmez.
Dış mekan elektrik ekipmanı, güvenilir elektrik izolasyonunu mekanik stabilite ve çevresel dirençle birleştirmelidir. 12KV dış mekan bağlantı kesme anahtarını değerlendirirken çeşitli tasarım hususları özellikle önemlidir.
GW9-12, üç fazlı dağıtım sistemlerinde bireysel faz kurulumunu destekleyen tek kutuplu bir konfigürasyon kullanır. Bu düzenleme, kurulum tasarımının ayrı faza monte izolasyon cihazları gerektirdiği dağıtım ağı düzenleri için uygun olabilir.
Açık kontak düzenlemesi iletken bileşenler arasındaki ayrımın görünür bir göstergesini sağlar. Bu, resmi doğrulama ve güvenlik kontrolleri gerekli olmasına rağmen, yetkili bakım prosedürleri sırasında personelin izole edilmiş konumu tanımlamasına yardımcı olur.
Kendiliğinden kilitlenen mekanizma, amaçlanan mekanik konumun korunmasına yardımcı olur ve kazara çalışma riskini azaltır. Etkinliği doğru ayarlamaya, kuruluma ve rutin incelemeye bağlıdır.
Yalıtım bileşenleri, sistemin nominal voltajı ve kurulum sahasındaki çevre koşullarıyla ilişkili elektriksel gerilimlere dayanmalıdır. Kirlilik, nem, sıcaklık değişiklikleri ve yıldırımla ilgili aşırı gerilim hususlarının tümü ekipman seçimine dahil edilmelidir.
Yalıtılmış bir çalıştırma kancası, uygun kurulumlar için basit bir çalıştırma yöntemi sağlayabilir. Gerçek çalışma düzenlemesi, gerekli açıklıklar ve izin verilen prosedürler, ekipman belgelerine ve geçerli elektrik güvenliği standartlarına göre onaylanmalıdır.
Uygun şekilde derecelendirilmiş bir orta gerilim devresinin bir izolasyon noktası gerektirdiği her yerde 12KV dış mekan bağlantı kesme anahtarı kullanılır. Uygunluğu elektrik sistemi tasarımına, kurulum ortamına, çalıştırma prosedürlerine ve geçerli altyapı gereksinimlerine bağlıdır.
Havai dağıtım ağlarında, bağlantı kesme anahtarları seçilen hat bölümlerini inceleme, bakım veya planlı ekipman değişimi için izole edebilir. Doğru yerleştirme, bakım ekiplerinin tüm ağı gereksiz yere etkilemeden belirlenen bölümler üzerinde çalışmasına yardımcı olabilir.
Trafo merkezleri, seçilen devreler ve ekipmanlar etrafında izolasyon noktaları oluşturmak için bağlantı kesme anahtarlarını kullanır. Mühendisler cihazı devre kesiciler, baralar, transformatörler, uygun olduğu yerde topraklama anahtarları ve trafo merkezinin çalışma sırası ile koordine etmelidir.
Fabrikalar, işleme tesisleri ve diğer endüstriyel alanlar, transformatörleri ve aşağı yöndeki elektrikli ekipmanı beslemek için orta gerilim dağıtım ağlarını kullanabilir. Doğru seçilmiş bir bağlantı kesme anahtarı, uygun bir izolasyon noktası sağlayarak planlı bakımı destekleyebilir.
Enerji tesisleri, yerleşik anahtarlama prosedürlerine ve bakım uygulamalarına uyan ekipmanlara ihtiyaç duyar. Seçimde, kuruluşun teknik özellikleri, çevre koşulları, denetim gereklilikleri ve onaylanmış ekipman standartları dikkate alınmalıdır.
Hem kesme hem de koruma fonksiyonlarına ihtiyaç duyan projeler için mühendisler, bir bağlantı kesme anahtarının her anahtarlama görevini yerine getirebileceğini varsaymak yerine uygun devre kesiciyi veya yük anahtarını değerlendirmelidir.
Teknik özellikler, bir bağlantı kesme anahtarının amaçlanan ağ için uygun olup olmadığını belirler. Anqiang Power'ın GW9-12 serisine ilişkin ürün bilgileri, onu 12KV sınıfı bir dış mekan bağlantı kesme anahtarı olarak tanımlar. Ayrıntılı derecelendirme planı, sipariş verilmeden önce üreticinin mevcut teknik belgelerine göre doğrulanmalıdır.
| Parametre | Alıcıların Neleri Doğrulaması Gerekiyor? | Neden Önemlidir? |
|---|---|---|
| Modeli | GW9-12 veya belirtilen proje modeli | Amaçlanan ekipman konfigürasyonunu onaylayın. |
| Nominal gerilim | Sistem voltajına ve ekipman sınıfına uyumluluk | Uygun elektrik yalıtımı ve uygulama uygunluğunun sağlanmasına yardımcı olur. |
| Nominal akım | Projenin gerektirdiği sürekli akım derecesi | Amaçlanan normal çalışma koşullarına uygunluğu belirler. |
| Güç frekansı dayanım gerilimi | Üretici tarafından beyan edilen yalıtım derecesi | Güç frekansı test koşulları altında belirtilen yalıtım performansını gösterir. |
| Yıldırım darbe dayanım gerilimi | Belirtilen darbe yalıtım seviyesi | Yalıtım koordinasyonunun ve geçici aşırı gerilim gereksinimlerinin değerlendirilmesini destekler. |
| Kısa süreli dayanım akımı | Belirtilen akım büyüklüğü ve süresi | Cihazın kapalıyken arıza akımı etkilerine dayanma yeteneğinin değerlendirilmesine yardımcı olur. |
| Mekanik dayanıklılık | Beyan edilen çalışma döngüsü sayısı | Belirtilen test koşulları altında mekanik dayanıklılık için bir referans sağlar. |
| Çalışma mekanizması | Manüel kanca işletimi veya onaylanmış başka bir düzenleme | İşletim gereksinimlerini ve saha prosedürleriyle uyumluluğu belirler. |
| Çevresel uygunluk | Yükseklik, kirlilik, sıcaklık, rüzgar ve kurulum koşulları | Ekipmanın gerçek saha için uygun olduğunun doğrulanmasına yardımcı olur. |
Önemli:Yukarıdaki tablo bir satın alma kontrol listesidir, doğrulanmış bir ürün derecelendirme sayfasının yerine geçmez. Alıcılar, teklif edilen spesifik konfigürasyon için tam nominal akım seçeneklerini, yalıtım seviyelerini, kısa süreli dayanım değerlerini, boyutları ve geçerli standartları talep etmelidir.
Doğru 12KV Dış Mekan Bağlantı Kesme Anahtarını seçmek, voltaj tanımına uymaktan daha fazlasını gerektirir. Mühendisler ve satın alma ekipleri, bir spesifikasyonu tamamlamadan önce tüm elektrik ve mekanik gereksinimleri değerlendirmelidir.
Nominal ağ voltajını, maksimum sistem voltajını, gerekli sürekli akımı ve yalıtım koordinasyonu gerekliliklerini kontrol edin. Bu değerlerin projenin tek hat şemasına ve teknik özelliklerine uygun olması gerekmektedir.
Muhtemel kısa devre akımını ve gerekli kısa süreli dayanım kapasitesini belirleyin. Arıza akımı koruyucu ekipman tarafından temizlenirken bağlantı kesme anahtarının kapalı kalması gerekebilir, dolayısıyla dayanma değerleri kurulum için uygun olmalıdır.
Rakımı, ortam sıcaklığını, nemi, havadaki kirleticileri, kıyı tuzuna maruz kalmayı ve mekanik yükleri göz önünde bulundurun. Dış mekan kurulumları, saha koşullarını karşılamak için özel yalıtım, korozyon koruması veya montaj düzenlemeleri gerektirebilir.
Projenin, montajın bir parçası olarak manuel olarak çalıştırılan bir anahtar, alternatif bir çalışma düzenlemesi veya topraklama anahtarı gerektirip gerektirmediğini belirleyin. Topraklama gereklilikleri, her standart konfigürasyona dahil edildiği varsayılmak yerine, genel sistem tasarımında ele alınmalıdır.
Ürün veri sayfasını, boyutsal çizimleri, kurulum talimatlarını, varsa rutin ve tip testi belgelerini ve ilgili standartların ayrıntılarını isteyin. Sağlanan konfigürasyonun yerel hizmet kuruluşunun veya proje yetkilisinin gereksinimlerini karşıladığını doğrulayın.
Güvenilir tedarik aynı zamanda üretim tutarlılığının, teknik iletişimin, yedek parçaların bulunabilirliğinin ve satış sonrası desteğin kontrol edilmesini de içerir. Anqiang Power, çeşitli bağlantı kesme anahtarları sunar ve farklı elektrik uygulamaları için ürün seçimi rehberliği sağlar. Alıcılar proje gereksinimlerini bağlantı kesme anahtarı ürün yelpazesi aracılığıyla tartışabilirler.
Doğru kurulum ve rutin inceleme, dış mekan bağlantı kesme anahtarlarının çalışma güvenilirliğinin korunmasına yardımcı olur. Bakım aralıkları üreticinin talimatlarına, saha koşullarına, çalışma sıklığına ve sorumlu kamu hizmeti veya tesis operatörünün gereksinimlerine uygun olmalıdır.
Tüm kurulum ve bakım çalışmaları onaylı bir güvenlik prosedürü kapsamında kalifiye personel tarafından gerçekleştirilmelidir. Devre, izolasyon, voltaj testi, topraklama ve kilitleme önlemlerinin gerektiği şekilde uygulanmasıyla doğrulanmış güvenli bir duruma yerleştirilmelidir. Ekipman bu görev için özel olarak tasarlanmadığı ve derecelendirilmediği sürece, yük akımını kesmek için asla geleneksel bir bağlantı kesme anahtarını çalıştırmayın.
Ana işlevi, yüksüz koşullar altında uygun bir orta gerilim devresini izole etmek ve görünür bir kontak boşluğu sağlamaktır. Bu, uygun anahtarlama, doğrulama ve topraklama prosedürleriyle birlikte kullanıldığında bakım ve denetimi destekler.
Geleneksel bir bağlantı kesme anahtarı normal yük akımını veya kısa devre akımını kesecek şekilde tasarlanmamıştır. Doğru değere sahip bir devre kesici veya başka bir uygun anahtarlama cihazı, ayırma anahtarı çalıştırılmadan önce gerekli kesme görevini yerine getirmelidir.
Anqiang Gücü'ın GW9-12'si, uygun 12KV sınıfı dağıtım uygulamalarına yönelik, dış mekan, tek kutuplu, yüksek gerilim bağlantı kesme anahtarıdır. Onaylanan tesisat tasarımına bağlı olarak üç fazlı hat sistemlerinde bireysel faz çalışması için kullanılabilir.
Anahtar parametreler arasında nominal gerilim, nominal akım, güç frekansı dayanım gerilimi, yıldırım darbe dayanım gerilimi, kısa süreli dayanım akımı, mekanik dayanıklılık, çalışma mekanizması ve çevreye uygunluk yer alır. Seçilen modelin veri sayfasında kesin değerlerin doğrulanması gerekir.
Denetim sıklığı üreticinin bakım talimatlarına, saha ortamına, anahtarlama sıklığına ve hizmet gereksinimlerine bağlıdır. Düzenli kontroller izolasyonu, iletken kontakları, mekanik bağlantıları, montaj donanımını ve aşırı ısınma veya korozyon kanıtlarını kapsamalıdır.
Sistem voltajını, gerekli nominal akımı, kurulum ortamını, yalıtım gerekliliklerini, kısa devre dayanım gerekliliklerini, çalıştırma yöntemini, topraklama konfigürasyonunu, geçerli standartları ve proje miktarını sağlayın. Çizimler veya ekipman spesifikasyonu, tedarikçinin uygun bir konfigürasyon önermesine yardımcı olabilir.
12KV Dış Mekan Bağlantı Kesme Anahtarı, orta gerilim dağıtım ağlarında önemli bir izolasyon bileşenidir. Değeri, bakım için uygun bir izolasyon noktası sağlaması, açık anahtarlama prosedürlerini desteklemesi ve daha geniş koruma ve topraklama sistemiyle entegre olmasıdır. Doğru modeli seçmek, elektrik değerlerinin, yalıtım performansının, mekanik tasarımın, saha koşullarının ve geçerli standartların dikkatli bir şekilde incelenmesini gerektirir. Doğru kurulum, nitelikli çalıştırma ve düzenli muayene, güvenilir servis için aynı derecede önemlidir.
Bir kamu hizmeti, trafo merkezi veya endüstriyel dağıtım projesi için 12KV Dış Mekan Bağlantı Kesme Anahtarı alıyorsanız Anqiang Power, uygulama gereksinimlerinizi gözden geçirmenize ve uygun bir ürün konfigürasyonunu belirlemenize yardımcı olabilir. Teknik özelliklerinizi, çalışma koşullarınızı ve miktar gereksinimlerinizi ekibimizle paylaşın.Bize Ulaşınürün seçimini görüşmek, ayrıntılı teknik dokümantasyon talep etmek ve projenize özel bir teklif almak için bugün.
