Güvenilir orta gerilim dağıtımı, güvenli anahtarlamaya, etkili besleyici yönetimine ve güvenilir dış mekan ekipmanına bağlıdır.Anqiang Gücüsağlar24kV Direğe Monteli SF6 Yük Ayırıcı AnahtarıGüvenilir yük değiştirme, esnek çalışma ve dağıtım otomasyon sistemleriyle pratik entegrasyon gerektiren havai enerji dağıtım ağları için tasarlanmıştır. Çalışma prensibini, teknik özelliklerini ve kurulum gerekliliklerini anlamak, kamu hizmetlerinin, endüstriyel operatörlerin ve elektrik yüklenicilerinin bilinçli satın alma kararları vermesine yardımcı olur.

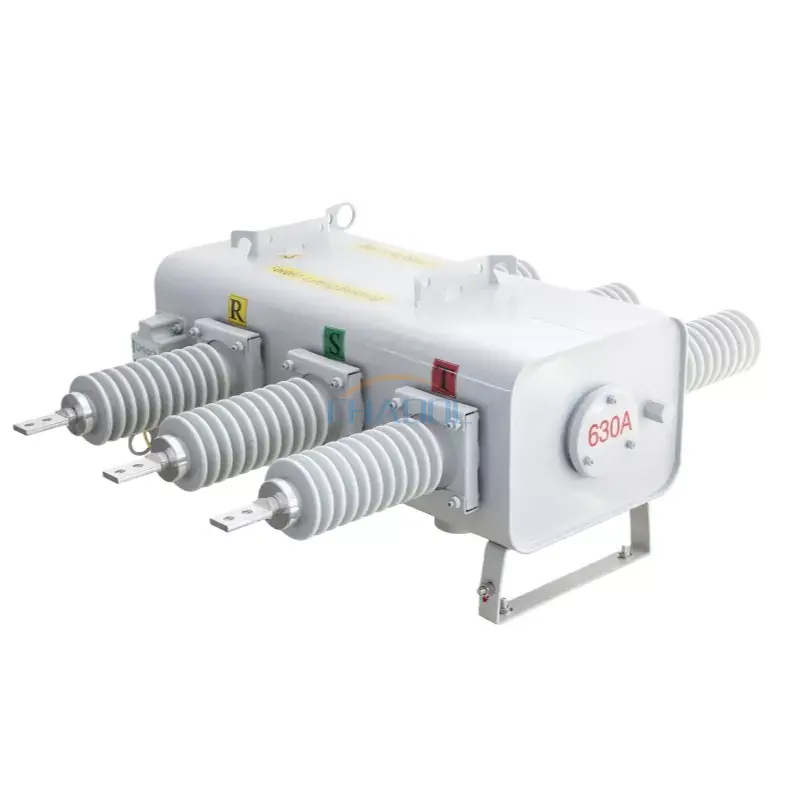

24kV Direğe Monte Edilen SF6 Yük Kesme Anahtarı, izolasyon ve ark söndürme için kükürt heksaflorür (SF6) gazı kullanan, dış mekan orta gerilim anahtarlama cihazıdır. Bir elektrik direğine monte edilen bu cihaz, operatörlerin yük akımını kontrol etmesine, havai besleyicileri yönetilebilir bölümlere ayırmasına ve planlı anahtarlama işlemlerini desteklemesine yardımcı olur. Anqiang Power FLW34-24 serisi, 630A nominal akım, 11kV, 24kV ve 33kV gerilim seçenekleri ve manuel, elektrikli ve uzaktan çalıştırma seçenekleriyle listelenmiştir. Bu kılavuz, dağıtım ağı projelerine yönelik çalışma prensibini, ana teknik parametreleri, uygulamaları, seçim kriterlerini ve bakım hususlarını açıklamaktadır.
24kV Direğe Monteli SF6 Yük Kesme Anahtarı, orta gerilim havai dağıtım ağlarında kullanılan bir dış mekan anahtarlama cihazıdır. Birincil amacı, nominal çalışma koşulları altında belirtilen yük akımlarını oluşturmak ve kesmektir. Bir besleyici boyunca seçilen noktalarda kontrollü anahtarlamayı etkinleştirerek, tesislerin güç dağıtımını yönetmesine ve bölümleri operasyonel amaçlarla izole etmesine yardımcı olur.
Terim üç önemli özelliği açıklamaktadır:
Anqiang Gücü FLW34-24 ürünü, 630A nominal akımla 11kV, 24kV ve 33kV nominal gerilim seçenekleri için listelenmiştir. Uygun konfigürasyon, ağın elektrik gereksinimlerine ve üreticinin onaylanmış ürün değerlerine göre seçilmelidir.
Basit bir ayırıcının aksine, yük kesme anahtarı belirtilen yük akımını kesmek için tasarlanmıştır. Ancak otomatik olarak her kısa devre akımını kesebilecek kapasitede bir devre kesici olarak değerlendirilmemelidir. Gerekli arıza koruması, koordineli bir koruma sistemi ve uygun ekipmanla sağlanmalıdır.
Çalışma prensibi, mekanik temas hareketini SF6 gazının elektrik yalıtımı ve ark söndürme özellikleriyle birleştirir. Akım taşırken kontaklar ayrıldığında aralarında bir elektrik arkı oluşabilir. Anahtarlama odası, cihazın belirlenen çalışma koşulları altında bu arkı kontrol etmek ve söndürmek için tasarlanmıştır.
Anahtar kapatıldığında iletken kontakları amaçlanan akım yolunu sağlar. Elektrik, havai dağıtım devresinden aşağı yöndeki transformatörlere, endüstriyel tesislere, ticari binalara veya diğer bağlı yüklere akar.
Yetkili bir anahtarlama işlemi gerektiğinde, çalıştırma mekanizması kontakları hareket ettirir. SF6 tabanlı kesinti sistemi, akım ve anahtarlama koşullarının ekipmanın nominal kapasitesi dahilinde kalması koşuluyla, kontak ayırma sırasında oluşan arkın söndürülmesine yardımcı olur.
Operatörler, dağıtım besleyicisini bölümlere ayırmak için stratejik olarak konumlandırılmış anahtarları kullanabilir. Bu düzenleme planlı bakımı, yük aktarımını ve belirlenen ağ bölümlerinin izolasyonunu destekler. Gerçek arıza izolasyonu, koruma şemasına, arıza tespitine, anahtarlama sırasına ve yukarı ve aşağı yöndeki cihazlarla koordinasyona bağlıdır.
Seçilen konfigürasyona bağlı olarak anahtar manuel, elektrikli veya uzaktan çalışmayı destekleyebilir. Uyumlu kontrolörler ve iletişim arayüzleri dahil edildiğinde aynı zamanda dağıtım otomasyon sisteminin bir parçasını da oluşturabilir.
Ek ekipman seçenekleri için alıcılar, Anqiang Power'ın orta gerilim yük anahtarı ürün yelpazesini inceleyebilir ve bir proje spesifikasyonunu tamamlamadan önce farklı anahtarlama düzenlemelerini karşılaştırabilir.
Teknik parametreler, bir anahtarın belirli bir ağ için uygun olup olmadığını belirler. Aşağıdaki tablo, Anqiang Power FLW34-24/630-20 ürünü için yayınlanan temel özellikleri özetlemektedir. Değerler satın almadan önce mevcut veri sayfasına ve onaylanmış konfigürasyona göre doğrulanmalıdır.
| Parametre | Yayınlanan Spesifikasyon | Seçimde Dikkate Alınacak Hususlar |
|---|---|---|
| Ürün modeli | FLW34-24 / FLW34-24/630-20 | Fiyat teklifi ve veri sayfasındaki tam model tanımını onaylayın. |
| Nominal gerilim seçenekleri | 11kV, 24kV, 33kV | Seçilen sürümü ağ voltajı ve yalıtım gereksinimleriyle eşleştirin. |
| Nominal akım | 630A | Sürekli yük akımını ve beklenen çalışma koşullarını kontrol edin. |
| Nominal frekans | 50/60Hz ürün sayfasında belirtilmiştir | Sipariş edilen konfigürasyon için geçerli frekansı onaylayın. |
| Tepe dayanım akımı | 50kA | Testin esasını, süresini ve koordinasyonunu sistem arıza seviyeleriyle doğrulayın. |
| Nominal kısa süreli dayanım akımı | Listelendiği gibi 20/4kA/s | Notasyonun ve geçerli süresinin açıklanmasını isteyin. |
| Nominal kablo şarj ve kesme akımı | 25A | Belirli kablo anahtarlama görevine uygunluğu doğrulayın. |
| Nominal hat şarjı ve kesme akımı | 16A | Amaçlanan havai hat anahtarlama uygulamasını doğrulayın. |
| Mekanik operasyon | 6.000 işlem listelendi | Test koşullarını ve bakım programını kontrol edin. |
| Bağıl gaz kaçağı oranı | Listelendiği gibi yılda %1'den fazla değil | Geçerli standardı ve ölçüm yöntemini onaylayın. |
| Muhafaza ve denetleyici koruması | IP44 listelendi | Maruziyeti, kabin yerleşimini ve ek çevre koruma ihtiyaçlarını değerlendirin. |
Önemli spesifikasyon notu:Yayınlanan parametre listesi, frekans gösterimi ve kısa süreli akım gösterimi dahil olmak üzere kısaltılmış veya muhtemelen belirsiz girişler içerir. Bu değerler Anqiang Power'ın onayı olmadan doğrulanmış test sonuçları olarak yorumlanmamalıdır. Özellikle, bir tepe dayanım değeri, anma kısa devre kesme kapasitesi ile aynı değildir.
Proje dokümantasyonu için ayrıca geçerli tip test raporlarını, yalıtım seviyelerini, çalışma mekanizması ayrıntılarını, kontrol voltajını, terminal düzenlemesini ve kurulum çizimlerini isteyin. Bu belgeler, mühendislerin tek bir başlık derecelendirmesine güvenmek yerine anahtarlama düzeneğinin tamamını değerlendirmesine yardımcı olur.
Doğru şekilde tasarlanıp bakımı yapıldığında, SF6 yük kesme anahtarı havai dağıtım sistemleri için çeşitli pratik avantajlar sunar.
Direğe monteli yapı, anahtarlama ekipmanını doğrudan dağıtım yapısına yerleştirir. Bu, özel bir iç mekan elektrik odasının pratik olmadığı durumlarda, zemin seviyesinde ek alan ihtiyacını azaltabilir ve besleyici düzenlerini destekleyebilir.
SF6 güçlü dielektrik özelliklere sahiptir ve yüksek voltajlı elektrikli ekipmanlarda yaygın olarak kullanılır. Düzgün tasarlanmış bir anahtarlama odası içerisinde izolasyon ve ark söndürme performansını destekler. Gerçek anahtarlama kapasitesi kontak tasarımına, gaz durumuna, çalışma mekanizmasına ve nominal göreve bağlıdır.
Manuel, motorlu ve uzaktan kumandalı seçenekler farklı operasyonel gereksinimleri karşılayabilir. Uzaktan anahtarlama, kontrol sistemi ve iletişim altyapısının düzgün bir şekilde uygulanması koşuluyla, rutin ağ yeniden yapılandırması sırasında saha ziyareti ihtiyacını azaltabilir.
Uyumlu kontrolörler ve denetleyici sistemlerle entegre edildiğinde direğe monte edilen bir anahtar, otomatik besleyici yönetimine katkıda bulunabilir. Mühendisler, sipariş vermeden önce iletişim protokollerini, yardımcı güç gereksinimlerini, kontrol mantığını ve kilitleme düzenlemelerini doğrulamalıdır.
Kapalı bir anahtarlama odası, dahili bileşenlerin harici kirlenmeye maruz kalmasını sınırlayabilir. Bununla birlikte, daha düşük rutin bakım gereksinimleri, bakım gerektirmeyen çalışma anlamına gelmez. Mekanik bağlantıların, kontrol devrelerinin, yalıtım bileşenlerinin ve gazla ilgili parametrelerin yine de üreticinin talimatlarına göre incelenmesi gerekir.
Bir diğer husus çevresel sorumluluktur. SF6 güçlü bir sera gazıdır, bu nedenle ekipman sahipleri sızıntı önleme, gaz geri kazanımı ve kullanım ömrü sonu işlemlerine uygun bir uygulama yapmalıdır. Yerel düzenlemelere ve projenin sürdürülebilirlik hedeflerine bağlı olarak alternatif yalıtım teknolojileri de değerlendirmeyi gerektirebilir.
24kV Direğe Monte Edilen SF6 Yük Ayırıcı Anahtar, elektrik değerleri ve çevresel özellikleri kuruluma uygun olduğunda dış mekan dağıtım uygulamaları için uygundur.
Uygulama uygunluğu nominal gerilimden daha fazlasına bağlıdır. Kısa devre seviyeleri, anahtarlama görevleri, ortam sıcaklığı, rakım, kirlilik şiddeti, rüzgar yükü, montaj gücü ve gerekli kontrol fonksiyonlarının tümü değerlendirilmelidir.
Tedarik ekipleri, yalnızca voltaj ve akıma dayalı bir cihaz seçmek yerine, çalışma ortamının tamamını değerlendirmelidir. Yapılandırılmış bir inceleme, spesifikasyon boşluklarını azaltabilir ve kurulum sırasında maliyetli değişikliklerden kaçınabilir.
Anahtarlama ekipmanlarını karşılaştıran alıcılar aynı zamanda yük anahtarı ile devre kesici arasındaki farkı da anlamalıdır. Bir yük anahtarı, belirtilen normal anahtarlama görevlerini yerine getirirken, uygun şekilde derecelendirilmiş bir devre kesici, beyan edilen kesme kapasitesi dahilinde arıza akımlarını kesecek şekilde tasarlanmıştır. Sistem koruma tasarımı hangi cihazların gerekli olduğunu ve bunların birlikte nasıl çalışacağını belirler.
Dış mekan orta gerilim ekipmanlarının güvenli bir şekilde çalıştırılması için doğru kurulum şarttır. Kurulum ve devreye alma, devre izole edilmiş ve ilgili tüm güvenlik kontrolleri yerindeyken, onaylı prosedürler uyarınca kalifiye elektrik personeli tarafından gerçekleştirilmelidir.
Bakım aralıkları üreticinin talimatlarına, geçerli elektrik düzenlemelerine ve gerçek çalışma ortamına uygun olmalıdır. Ekipmanın şiddetli hava koşulları, yoğun kirlenme, sık sık değiştirme veya anormal çalışma koşullarıyla karşılaştığı durumlarda denetim sıklığının artırılması gerekebilir.
SF6 kullanımı eğitimli personel tarafından uygun ekipman ve prosedürler kullanılarak gerçekleştirilmelidir. Rutin bir bakım yöntemi olarak gazı asla kasıtlı olarak havalandırmayın. Sızıntı tespiti, geri kazanımı, depolanması ve imhası için geçerli çevresel gerekliliklere uyun.
Ana işlevi, dış ortam orta gerilim dağıtım ağında belirtilen yük akımlarını oluşturmak ve kesmektir. Ayrıca besleyicinin bölümlendirilmesini ve kontrollü anahtarlama işlemlerini de destekler. Arıza koruması, uygun şekilde koordine edilmiş bir koruma sistemi tarafından sağlanmalıdır.
Yayınlanan ürün bilgisinde 630A nominal akım listelenmektedir. Alıcılar, satın almadan önce tam olarak sipariş edilen konfigürasyonu ve geçerli teknik derecelendirmeleri onaylamalıdır.
Evet, uzaktan çalıştırma bir ürün yapılandırma seçeneği olarak desteklenmektedir. Proje için gerekli kontrol cihazı, yardımcı güç kaynağı, iletişim arayüzleri ve otomasyon uyumluluğu doğrulanmalıdır.
Hayır. Bir yük kesme anahtarı, belirtilen yük akımlarını kesmek için tasarlanırken, bir devre kesici, kendi nominal kesme kapasitesi dahilinde arıza akımlarını kesmek için tasarlanmıştır. Doğru ekipman düzenlemesi, ağ koruma çalışmasına ve geçerli standartlara bağlıdır.
Anqiang Gücü, 11kV, 24kV ve 33kV nominal gerilim seçeneklerini listeler. Mevcut konfigürasyon, yalıtım gereksinimleri ve boyut ayrıntıları üreticiyle doğrulanmalıdır.
Evet. Her ne kadar kapalı gaz odası dış kontaminasyona maruz kalmayı azaltabilse de, periyodik denetimler hala gereklidir. Bakım, üreticinin belirttiği şekilde çalıştırma mekanizmasını, yalıtım bileşenlerini, kontrol sistemini ve gaz durumunu kapsamalıdır.
Sistem voltajını, nominal akımı, frekansı, kurulum ortamını, gerekli çalışma modunu, kontrol voltajını, miktarını, geçerli standartları ve proje yerini sağlayın. Tek hat şemaları, montaj gereksinimleri ve özel çevre koşulları, tedarikçinin uygun konfigürasyonu onaylamasına yardımcı olabilir.
24kV Direğe Monte Edilen SF6 Yük Ayırıcı Anahtar, kontrollü yük değiştirmeyi mümkün kılarak, besleyici bölümlendirmeyi destekleyerek ve yerel veya uzaktan çalıştırma seçenekleri sunarak modern orta gerilim dağıtımında önemli bir rol oynayabilir. Etkinliği, doğru elektrik seçimine, koordineli arıza korumasına, uygun kuruluma ve sorumlu uzun vadeli bakıma bağlıdır.
Anqiang Gücü, yayınlanmış 630A nominal akım spesifikasyonları ve çoklu voltaj seçenekleriyle, direğe monte anahtarlama ekipmanı gerektiren dağıtım projeleri için FLW34-24 serisini sunar. Sipariş vermeden önce teknik veri sayfasını, işletim konfigürasyonunu, çevresel uygunluğu ve ilgili test belgelerini onaylayın. Bir kamu hizmeti yükseltmesi, endüstriyel dağıtım projesi veya dağıtım otomasyonu kurulumu planlıyorsanız ürün ayrıntılarını gözden geçirin vebize UlaşınGerilim gereksinimlerinizi, teknik özelliklerinizi ve özelleştirme ihtiyaçlarınızı Anqiang Power ekibiyle görüşmek için.
