Profesyonel bir güç ekipmanı üreticisi olarak,Anqiang Gücügüvenilir sağlarSıfır Bileşen Akım TrafosuGüç dağıtım sistemlerinde artık akımı tespit etmek ve toprak arıza korumasını desteklemek için tasarlanmıştır. Bölünmüş çekirdek yapısı, istikrarlı manyetik performansı ve kolay kurulumu, onu hızlı arıza tespitinin ve güvenilir çalışmanın önemli olduğu koruma ve izleme uygulamaları için uygun kılar.
Sıfır Dizi Akım Trafosu, akım dengesizliği ve toprak arızalarının neden olduğu artık veya sıfır dizi akımını tespit etmek için kullanılan özel bir akım transformatörüdür. Öncelikle bireysel faz akımlarını ölçen geleneksel akım transformatörlerinden farklı olarak bu cihaz, transformatör çekirdeğinden geçen birleşik akımı izler. Normal çalışma koşullarında izlenen akımların vektör toplamı sıfıra yakındır. Bir toprak arızası veya kaçak yolu meydana geldiğinde denge değişir ve artık akım tespit edilir. Bu sinyal daha sonra uygun bir koruyucu eylemi başlatmak için bir koruma rölesine aktarılabilir.
Endüstriyel dağıtım ağları, trafo merkezleri, şalt tertibatları ve yenileme projeleri için doğru transformatörün seçilmesi, çekirdek tasarımına, açıklık boyutuna, izolasyona, kurulum yöntemine, doğruluk, röle uyumluluğuna ve çevre koşullarına dikkat etmeyi gerektirir. Düzgün seçilmiş bir Sıfır Dizi Akım Trafosu, koruma sistemlerinin daha etkili tepki vermesine yardımcı olurken arıza izlemeyi de geliştirebilir.
Sıfır Dizi Akım Trafosu Nedir?
Sıfır Dizi Akım Trafosu Nasıl Çalışır?
Modern Sıfır Dizili Akım Trafosunun Temel Özellikleri Nelerdir?
Sıfır Dizi Akım Trafosu Nerelerde Kullanılır?
Doğru Transformatörü Nasıl Seçmelisiniz?
Kurulum Sırasında Nelere Dikkat Edilmelidir?
Ürün Özellikleri ve Seçim Referansı
Genellikle çekirdek denge akım transformatörü veya artık akım transformatörü olarak adlandırılan Sıfır Sıra Akım Transformatörü, bir elektrik devresindeki akım dengesizliğini tespit etmek için tasarlanmıştır. Birincil uygulaması toprak arızaları, izolasyon sorunları veya sızıntı yollarıyla ilişkili artık akımı tanımlamaktır.
Çalışma konsepti geleneksel faz akım transformatöründen farklıdır. Yalnızca bir iletkeni ölçmek yerine, korunan devreye ait iletkenler manyetik çekirdekten geçer. İletkenlerden geçen akımlar dengelendiğinde manyetik etkileri büyük ölçüde birbirini iptal eder. Bir arıza akımın istenmeyen bir yoldan akmasına neden olduğunda, çekirdekte artık bir manyetik alan gelişir ve ikincil sargı buna karşılık gelen bir sinyal üretir.
Bu çalışma prensibi transformatörün koruma röleleri ve diğer izleme ekipmanlarıyla birlikte çalışmasını sağlar. Bu nedenle elektrik mühendisleri ve sistem entegratörleri için cihaz, genel toprak arıza koruma şeması içerisinde önemli bir algılama bileşeni olarak hizmet eder.
Çalışma prensibi Kirchhoff'un Akım Yasası ile yakından ilgilidir. Dengeli bir üç fazlı devrede faz akımlarının vektör toplamı teorik olarak sıfırdır:
Ia + Ib + Ic = 0
Sonuç olarak çekirdek içinde üretilen manyetik akı en aza indirilir ve ikincil çıkış çok küçük kalır.
Bir toprak arızası meydana geldiğinde akımın bir kısmı amaçlanan devreyi istenmeyen bir yoldan terk eder. Dolayısıyla cari denge bozuldu:
Ia + Ib + Ic ≠ 0
Ortaya çıkan artık akım çekirdekte manyetik akı yaratır. İkincil sargı daha sonra koruma rölesi tarafından tespit edilebilecek bir elektrik sinyali üretir.
Tipik bir koruma dizisi aşağıdaki gibi özetlenebilir:
Bu işlem, bir koruma sisteminin yalnızca bireysel faz akım transformatörlerinden yapılan ölçümlere dayanmadan anormal artık akımı tanımlamasına olanak tanır.

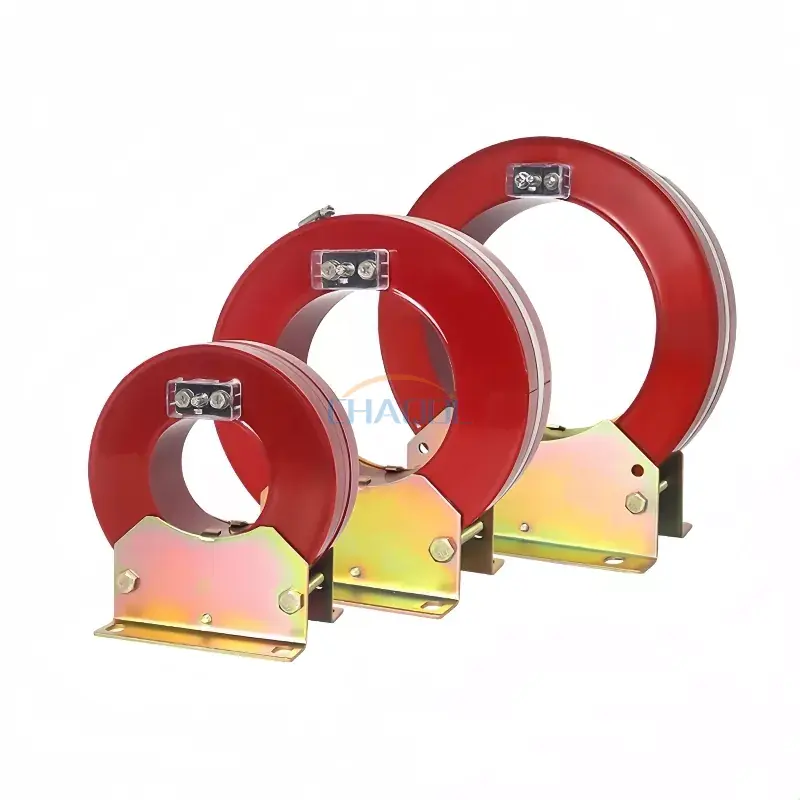

Endüstriyel elektrik uygulamaları için mekanik yapı ve elektromanyetik performans eşit derecede önemlidir. Anqiang Power'ın LXK serisi, epoksi reçine vakum dökümlü bölünmüş çekirdek tasarımı kullanarak transformatörün, kablonun çıkarılmasına gerek kalmadan mevcut ana kabloların etrafına monte edilmesine olanak tanır. Bu, aksama süresini en aza indirmenin öncelikli olduğu yenileme ve bakım projeleri için özellikle değerli olabilir.
Bu tip transformatörü değerlendirirken çeşitli özellikler dikkate alınmalıdır:
Bu özellikler, birincil devrede kapsamlı bir değişiklik yapılmadan mevcut elektrik altyapısının yükseltilmesi sırasında bölünmüş çekirdekli tasarımları özellikle pratik hale getirir.
Sıfır Bileşen Akım Trafosu çok çeşitli güç dağıtım ve koruma sistemlerine entegre edilebilir. Birincil rolü, koruma veya izleme ekipmanına kaçak akım bilgisi sağlamaktır.
Tipik uygulamalar şunları içerir:
Örneğin, bir dağıtım kabininde transformatör, bir alt devreyi besleyen iletkenleri izleyebilir. Yalıtım bozulması akımın toprağa doğru akmasına neden olursa, ortaya çıkan artık akım tespit edilebilir ve bir koruma rölesine iletilebilir. Röle daha sonra ölçülen koşulun devre kesintisi gerektirip gerektirmediğini belirleyebilir.
Bu yaklaşım değerlidir çünkü anormal akım koşullarının erken tespiti, ekipmanın hasar görmesi, uzun süreli arıza süresi ve elektriksel güvenlik olayları riskinin azaltılmasına yardımcı olabilir.
Sıfır Dizi Akım Trafosu seçimi yalnızca açıklık boyutuna bağlı olmamalıdır. Mühendisler elektrik sistemini, kurulum ortamını, koruma rölesini ve mekanik düzenlemeyi birlikte değerlendirmelidir.
| Seçim Faktörü | Nelere Dikkat Edilmeli? | Neden Önemlidir? |
|---|---|---|
| Çekirdek Açıklığı | İç çapı kablo veya iletken düzeniyle eşleştirin | Pratik kurulum ve yeterli açıklık sağlar |
| Sistem Gerilimi | Elektrik sistemiyle uyumluluğu doğrulayın | Uygun yalıtımı ve güvenli çalışmayı destekler |
| Kaçak Akım | Beklenen algılama aralığını belirleyin | Uygun koruma hassasiyetinin sağlanmasına yardımcı olur |
| Röle Uyumluluğu | İkincil çıkış ve röle gereksinimlerini kontrol edin | Koruma sisteminin sinyali doğru şekilde yorumlayabilmesini sağlar |
| Kurulum Yöntemi | Katı çekirdekli veya bölünmüş çekirdekli yapıyı düşünün | Bölünmüş çekirdekli modeller, güçlendirme uygulamaları için avantajlıdır |
| Çevre Koşulları | Sıcaklık, kirlilik seviyesi, nem ve kurulum yeri | Güvenilir uzun süreli çalışmayı destekler |
Retrofit uygulamaları için, bölünmüş çekirdekli bir transformatör önemli bir pratik avantaj sunabilir çünkü teknisyenler onu genellikle birincil devreyi tamamen sökmek yerine mevcut bir kablo düzeninin etrafına kurabilirler.
Güvenilir kaçak akım ölçümü için doğru kurulum şarttır. Transformatör açıklığından geçen iletken yönlendirmesi, transformatörün korunan devrenin tam akım ilişkisini ölçebilmesi için koruma tasarımını takip etmelidir.
Kurulumdan önce mühendisler şunları doğrulamalıdır:
Referans verilen LXK serisi için belirtilen normal çalışma koşulları, iç mekan kurulumunu, -5°C ila 40°C ortam sıcaklığı aralığını ve aşındırıcı olmayan, düşük kirlilik içeren ortamları içerir. Mühendisler, kurulumdan önce her zaman gerçek proje koşullarını seçilen ürünün teknik belgelerine göre doğrulamalıdır.
Anqiang Gücü'ın LXK serisi, farklı birincil kablo düzenlemelerine uyum sağlamak için birden fazla açıklık seçeneği sunar. Mevcut boyutlar yaklaşık 80 mm ile 300 mm arasında değişmektedir ve bu da transformatörü mevcut dağıtım ekipmanına entegre ederken mühendislere esneklik sağlamaktadır.
| Modeli | Diyafram D | Boyut E | Boyut L | Boyut L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58mm | 130mm | 123mm |
| LXK-100 | Φ100 | 58mm | 130mm | 122mm |
| LXK-120 | Φ120 | 57mm | 130mm | 120mm |
| LXK-150 | Φ150 | 58mm | 190mm | 123mm |
| LXK-180 | Φ180 | 58mm | 190mm | 125mm |
| LXK-200 | Φ200 | 60 mm | 280mm | 129mm |
| LXK-240 | Φ240 | 80mm | 280mm | 167mm |
| LXK-260 | Φ260 | 55mm | 280mm | 120mm |
| LXK-300 | Φ300 | 80mm | 280mm | 170mm |
Ayrıntılı ürün bilgisi için mühendislerSıfır Bileşen Akım Trafosu ürün sayfasıve mevcut açıklık boyutlarını kurulumun fiziksel gereksinimleriyle karşılaştırın.
Birincil amacı toprak arızaları ve akım kaçağıyla ilişkili artık veya sıfır dizi akımını tespit etmektir. Çıkış, izleme ve arıza izolasyonu için bir koruma rölesine bağlanabilir.
Evet. Bölünmüş çekirdekli yapı, özellikle yenileme ve bakım uygulamaları için avantajlıdır çünkü transformatör, birincil kablonun bağlantısının kesilmesine gerek kalmadan mevcut bir kablonun etrafına monte edilebilir.
Geleneksel bir akım transformatörü genellikle tek bir iletkendeki akımı ölçerken, sıfır bileşenli bir transformatör çekirdeğinden geçen iletkenlerin vektör ilişkisinden kaynaklanan artık akımı tespit eder.
Tipik uygulamalar arasında dağıtım dolapları, trafo merkezleri, halka ana üniteler, trafo koruma sistemleri, şalt düzenekleri ve devre kesici koruma panelleri bulunur.
Önemli faktörler arasında çekirdek açıklığı, elektrik sistemi gereksinimleri, beklenen kaçak akım, ikincil çıkış, röle uyumluluğu, yalıtım gereksinimleri, kurulum yöntemi ve çevre koşulları yer alır.
Sıfır Dizi Akım Trafosu, modern toprak arıza tespiti ve elektriksel koruma sistemleri için kritik bir algılama bileşenidir. Normal akım dengesi bozulduğunda oluşan artık akımı izleyerek, koruma rölelerine anormal çalışma koşullarını tespit etmek için değerli bilgiler sağlar. Bölünmüş çekirdekli yapı, özellikle yenileme ve bakım projelerinde kurulum esnekliğini daha da artırır.
Güvenilir kaçak akım tespiti gerektiren projeler için Anqiang Power, birden fazla açıklık boyutuna, epoksi reçine vakumlu döküme, soğuk haddelenmiş silikon çelik çekirdeklere ve oksijensiz bakır sargılara sahip LXK serisi çözümler sunar. Bir dağıtım ağı, şalt tertibatı veya koruma sistemi için uygun bir transformatör seçiyorsanız,bize UlaşınTeknik gereksinimlerinizi görüşmek ve uygulamanız için uygun bir Sıfır Bileşen Akım Trafosu çözümü bulmak için.
