Sıfır Bileşen Akım Trafosu, orta gerilim güç sistemlerinde toprak arıza tespiti ve koruma koordinasyonu için tasarlanmıştır. Dengesiz veya arıza koşulları altında üretilen artık akımı izlemek için genellikle 10kV dağıtım ağlarında uygulanır, koruma rölelerinin arızalı devreleri hızlı bir şekilde izole etmesine ve sistem güvenliğini ve güvenilirliğini artırmasına yardımcı olur.
Bu model (LXK-Φ80-200), bölünmüş çekirdekli yapıya sahip epoksi reçine vakumlu döküm teknolojisini kullanır ve ana kabloların bağlantısını kesmeden kuruluma olanak tanır. Çekirdek, yüksek dereceli soğuk haddelenmiş silikon çelikten üretilirken, sarım, uzun süreli çalışma sırasında istikrarlı manyetik performans ve düşük kayıp sağlamak için oksijensiz bakır iletkenler kullanır.

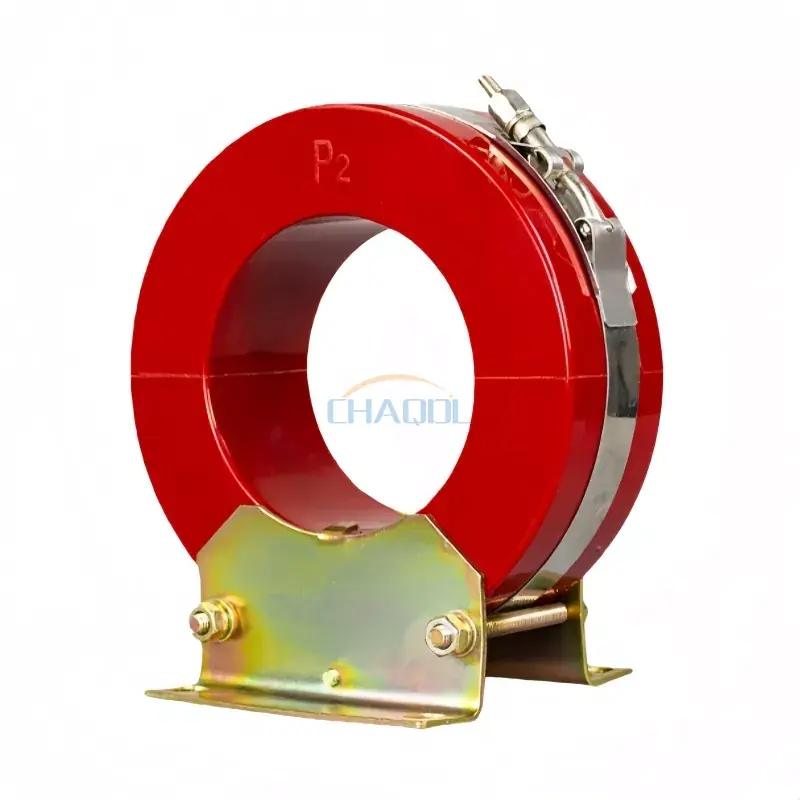

Bu Sıfır Dizi Akım Transformatörünün önemli bir avantajı, birincil kabloların bağlantısını kesmeden kuruluma olanak tanıyan bölünmüş çekirdekli yapısıdır. İki bölümlü çekirdek tasarımı, kelepçeli sabitlemeyle birleştiğinde, yenileme ve bakım projelerinde yerinde kurulum verimliliğini önemli ölçüde artırır.

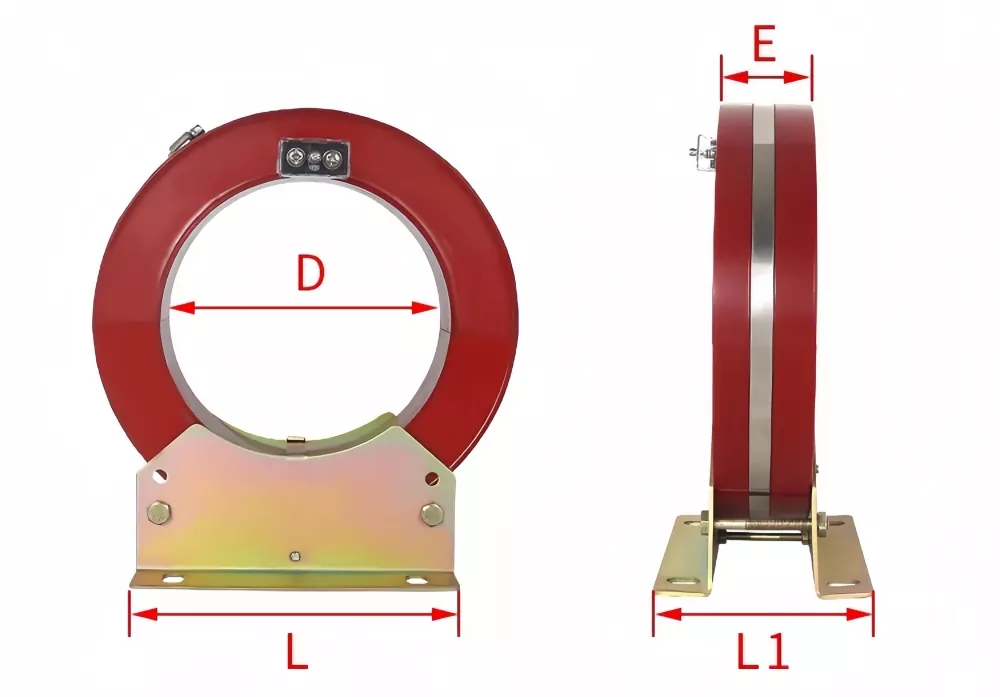

| Ürün Özellikleri | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Röle modeli | Röle bobini bağlantı yöntemi | Röle ölçek değeri | Sıfır dizi akım değeri (A) |
| DD-11/60 DD-1/60 |
seri bağlantı | 15*1 | 2.4-4.5 |
| 30*1 | |||
| paralel olarak | 15*2 | 3-5 | |
| 30*2 | |||
| seri bağlantı | 15*1 | 3-5 | |
| 30*1 | |||
| paralel olarak | 15*2 | 3-6 | |
| 30*2 |
Nominal yalıtım seviyesi: 0,5/3KV
Bölünmüş çekirdekli epoksi reçine yapısı, ana kabloları çıkarmadan hızlı kuruluma olanak tanır, bakım ve yenileme projelerinde aksama süresini azaltır. Tasarım aynı zamanda zorlu elektriksel ortamlarda mekanik stabiliteyi ve uzun vadeli yalıtım güvenilirliğini de artırır.
Cihaz, düşük ve yüksek kaçak akım koşullarında istikrarlı ölçüm performansı sunarak endüstriyel dağıtım ağları, trafo merkezleri ve kompakt şalt düzeneklerindeki koruma sistemleri için uygun hale getirir.
1. Kurulum: İç mekan kullanımı
2. Sıcaklık aralığı: -5°C ila 40°C, günlük ortalama ≤ 30°C
3. Çevre: Aşındırıcı olmayan, düşük kirlilik alanları
S1: Sıfır Dizi Akım Trafosunun ana işlevi nedir?
C: Üç fazlı sistemlerde toprak arızalarından kaynaklanan dengesiz akımı tespit eder ve arızalı devreleri izole etmek için röle koruma sistemlerine sinyal sağlar.
S2: Sistemi kapatmadan kurulabilir mi?
C: Evet, bölünmüş çekirdekli tasarım, mevcut kabloların etrafına bağlantı kesilmeden kurulum yapılmasına olanak tanır.
S3: Nominal akım sabit mi yoksa özelleştirilebilir mi?
C: Birincil akım değeri, sistem gereksinimlerine göre özelleştirilebilir.
S4: Hangi tip koruma sistemleriyle uyumludur?
C: Toprak arıza röleleri, koruma panelleri ve şalt izleme sistemleri ile uyumludur.
S5: Çekirdekte ve sarımda hangi malzemeler kullanılıyor?
C: Düşük kayıp ve yüksek verimlilik için soğuk haddelenmiş silikon çelik çekirdekler ve oksijensiz bakır sargılar kullanır.
S6: Genellikle nereye kurulur?
C: Genellikle halka ana ünitelere, dağıtım dolaplarına, transformatörlere ve devre kesici koruma panellerine monte edilir.
