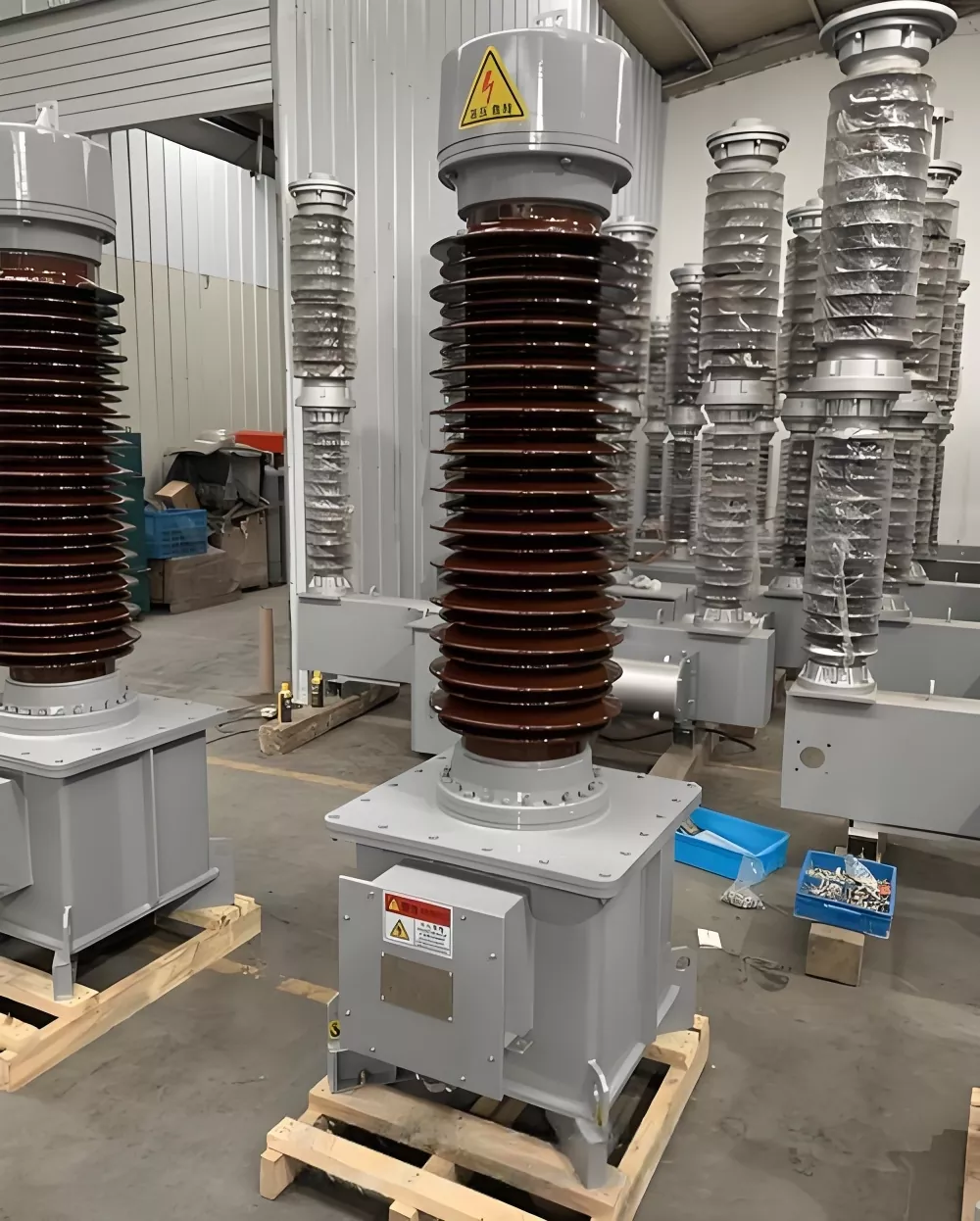

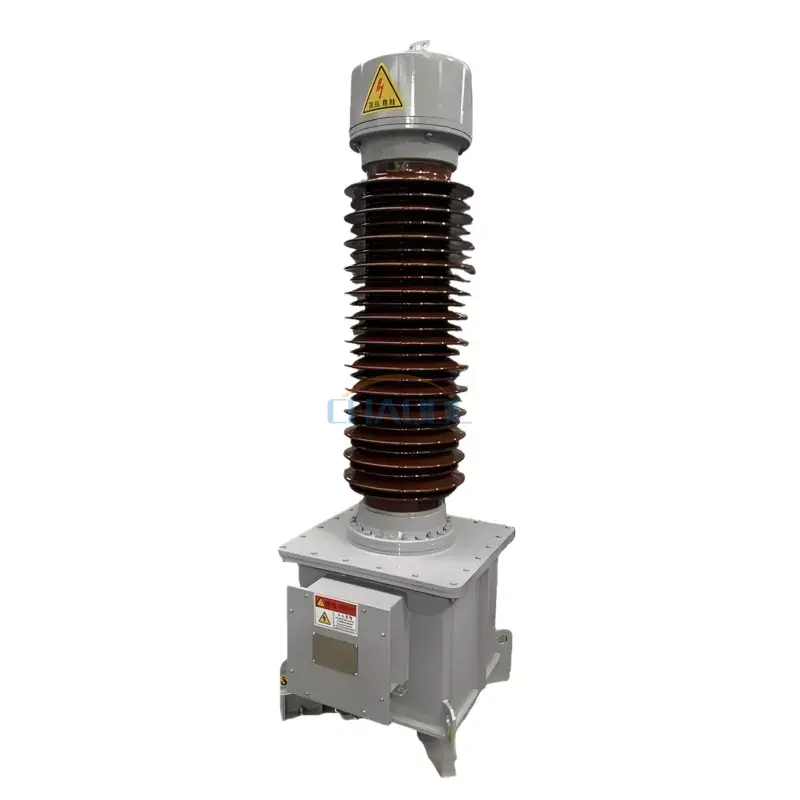

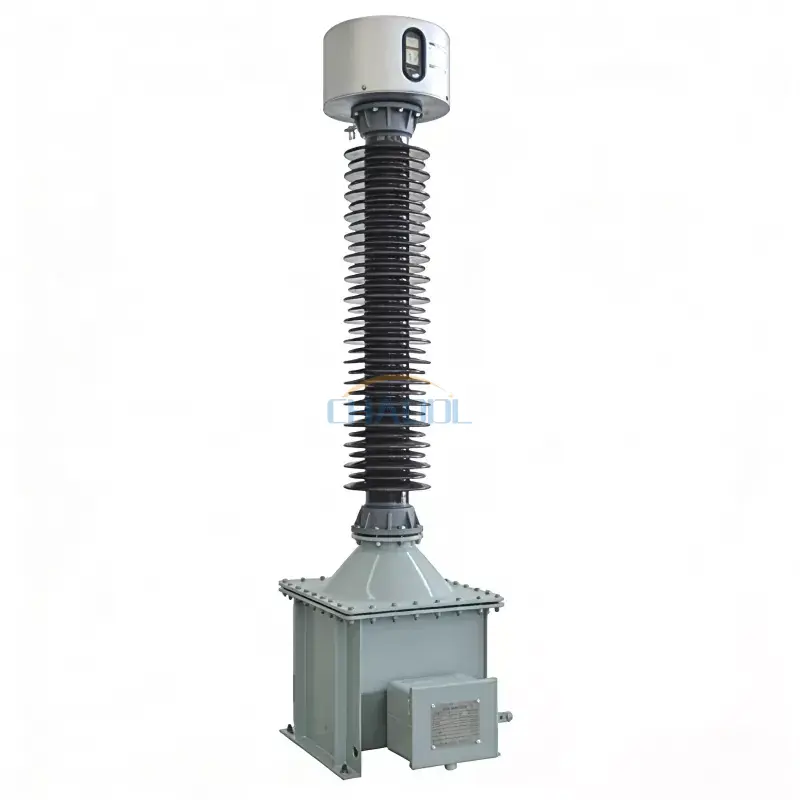

Anqiang Power yüksek performansını sunuyorYağlı Elektromanyetik Gerilim Trafosuorta ve yüksek gerilim güç sistemlerinde güvenilir ölçüm ve koruma için tasarlanmıştır. JDX serisi, trafo merkezlerinde, iletim hatlarında ve endüstriyel dağıtım sistemlerinde kararlı çalışmayı destekleyen 66KV, 110KV ve 220KV ağlar için tasarlanmıştır. Dahili yalıtım sistemi, zorlu şebeke koşulları altında düzgün elektrik alanı dağılımı ve uzun vadeli operasyonel stabilite sağlamak için kademeli bir kapasitif yapıyı benimser.
Bu ürün, doğru voltaj ölçümü ve sistem korumasının gerekli olduğu güç iletim ortamlarında yaygın olarak kullanılmaktadır. Optimize edilmiş yağ yalıtım tasarımı ve güçlendirilmiş mekanik yapısıyla ünite, değişken yük ve çevresel stres altında bile tutarlı performans sağlar.
The Yağlı Elektromanyetik Gerilim TrafosuSabit iç basıncı korumak için paslanmaz çelik genleşme sistemi ile birleştirilmiş sızdırmaz bir yağ tankı yapısını benimser. Yağ seviyesi, özel bir inceleme penceresi aracılığıyla görsel olarak izlenebilir; bu, operatörlerin çalışma koşullarını sökmeden hızlı bir şekilde değerlendirmesine yardımcı olur.
Açıkta kalan önemli metal bileşenler, korozyon direncini arttırmak için sıcak daldırma galvanizleme ve toz kaplama ile işlenir. İkincil terminaller, paraziti azaltmak ve ölçüm doğruluğunu artırmak için ölçüm ve koruma sargılarını ayırarak katmanlı bir konfigürasyonda düzenlenmiştir.
Farklı voltaj seviyeleri için JDX serisinin elektriksel performans parametreleri:
| Nominal birincil voltaj (kV) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Maksimum ekipman voltajı (kV) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Nominal frekans (Hz) | 50/60 | ||||||
| Nominal güç frekansı dayanım gerilimi (kV) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Nominal yıldırım darbe dayanım gerilimi (kV) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Ark parlaması mesafesi | 780 | 1050 | 1300 | ||||
| Mekanik yük (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| İkincil terminal işaretleri | 1a-1n | 2a-2n | baba-dn | ||||
| Doğruluk seviyesi | 0.2 | 0.5 | 3P | ||||
| Nominal çıkış (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Termal limit çıkışı (VA) | 2000 | ||||||
| Nominal gerilim faktörü | 1,2/Sürekli; 1,9/8 saat(66KV) 1,2/Sürekli; 1,5/30s(110-230KV) |
||||||
Modern güç sistemlerinde,Yağlı Elektromanyetik Gerilim Trafosugenellikle dış mekan trafo merkezlerinde, iletim koridorlarında ve yüksek gerilim dağıtım istasyonlarında kullanılır. Gelir ölçümü ve röle koruması için hassas voltaj ölçümünü destekleyerek karmaşık yük koşullarında istikrarlı şebeke çalışmasını sağlar.
Tasarım özellikle şebeke trafo merkezleri, endüstriyel enerji santralleri ve bölgesel enerji ağları gibi yüksek yalıtım güvenilirliği gerektiren ortamlar için uygundur.

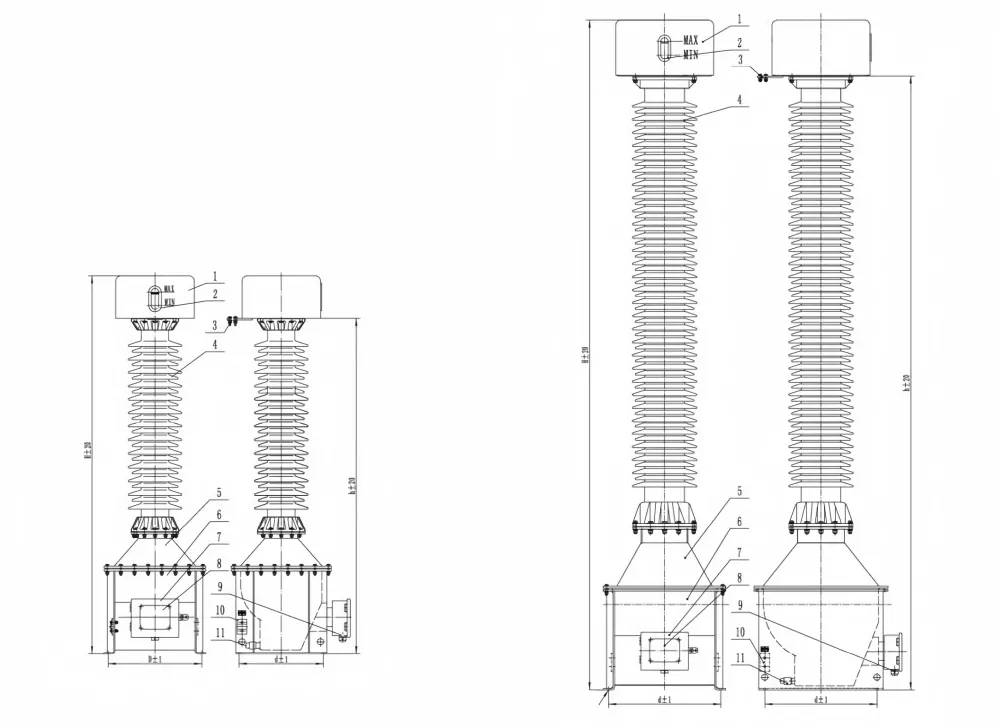

| Sayı | İsim |
| 1 | Genişletici |
| 2 | Yağ seviyesi kontrol penceresi |
| 3 | Tek terminal |
| 4 | Porselen kol |
| 5 | Yükseltilmiş koltuk |
| 6 | Tankı |
| 7 | İkincil bağlantı kutusu |
| 8 | İsim plakası |
| 9 | İkincil çıkış deliği |
| 10 | Topraklama plakası |
| 11 | Yağ tahliye vanası |
Devreye almadan önce topraklamanın doğru olduğundan emin olun ve ikincil kablo polaritesini doğrulayın. Transformatör, izolasyon mesafesini ve güvenli çalışmayı korumak için yeterli açıklığa sahip sağlam bir temel üzerine kurulmalıdır. Uzun süreli çalışma sırasında yağ seviyesinin ve sızdırmazlık durumunun rutin olarak kontrol edilmesi önerilir.
S1: Bu gerilim trafosu hangi sistemler için uygundur?
C: Ölçüm ve koruma amacıyla 66KV ila 220KV güç iletim ve dağıtım sistemlerinde yaygın olarak kullanılır.
S2: Açık havada kullanılabilir mi?
C: Evet, yapı, korozyon önleyici ve sızdırmaz yalıtım performansına sahip dış mekan trafo merkezleri için tasarlanmıştır.
S3: Bakım gereksinimi nedir?
C: Uzun süreli istikrarlı çalışma için düzenli yağ seviyesi kontrolü ve terminalin sıkılması tavsiye edilir.
S4: Farklı doğruluk sınıflarını destekliyor mu?
C: Evet, ölçüm ve koruma uygulamaları için birden fazla doğruluk kombinasyonu mevcuttur.
S5: Yalıtım performansı nasıl sağlanır?
C: Ünite, düzgün elektrik alanı dağılımını korumak için kapasitif dereceli yağ yalıtımı kullanır.
S6: Hizmet ömrü nedir?
C: Normal çalışma koşullarında minimum bozulmayla uzun süreli hizmeti destekler.
