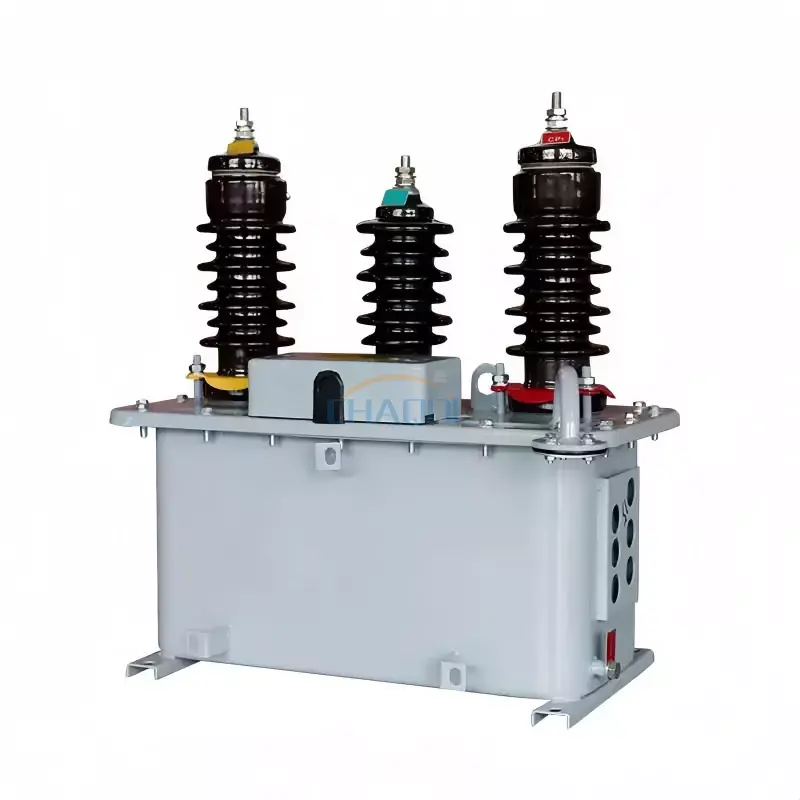

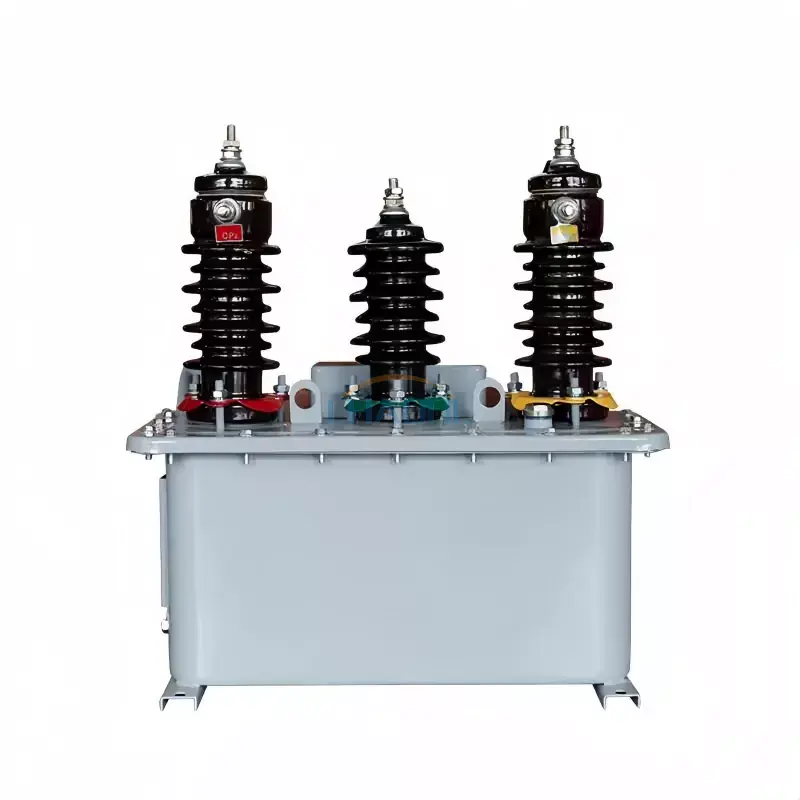

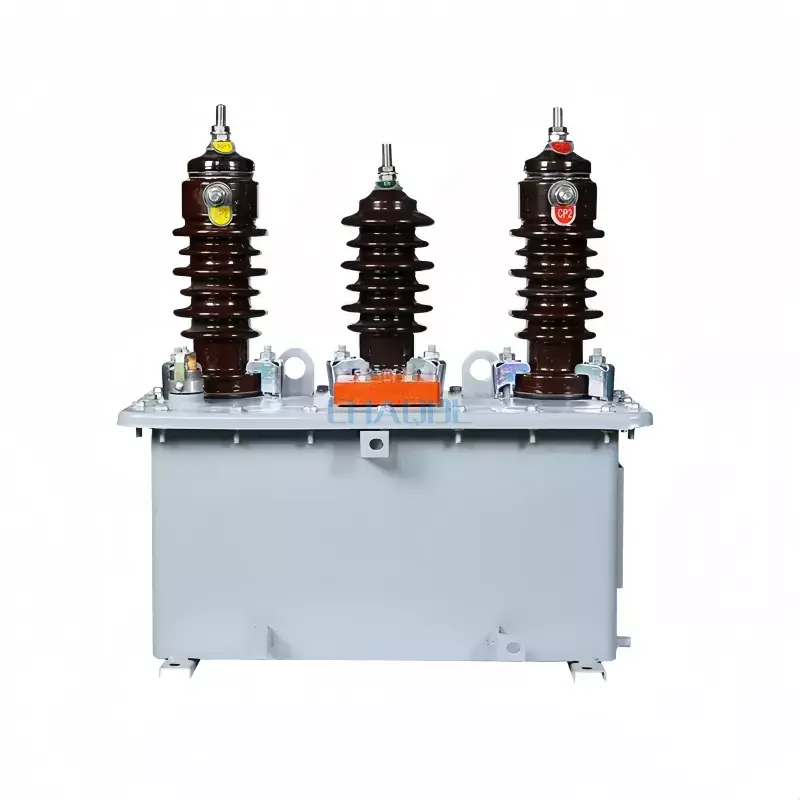

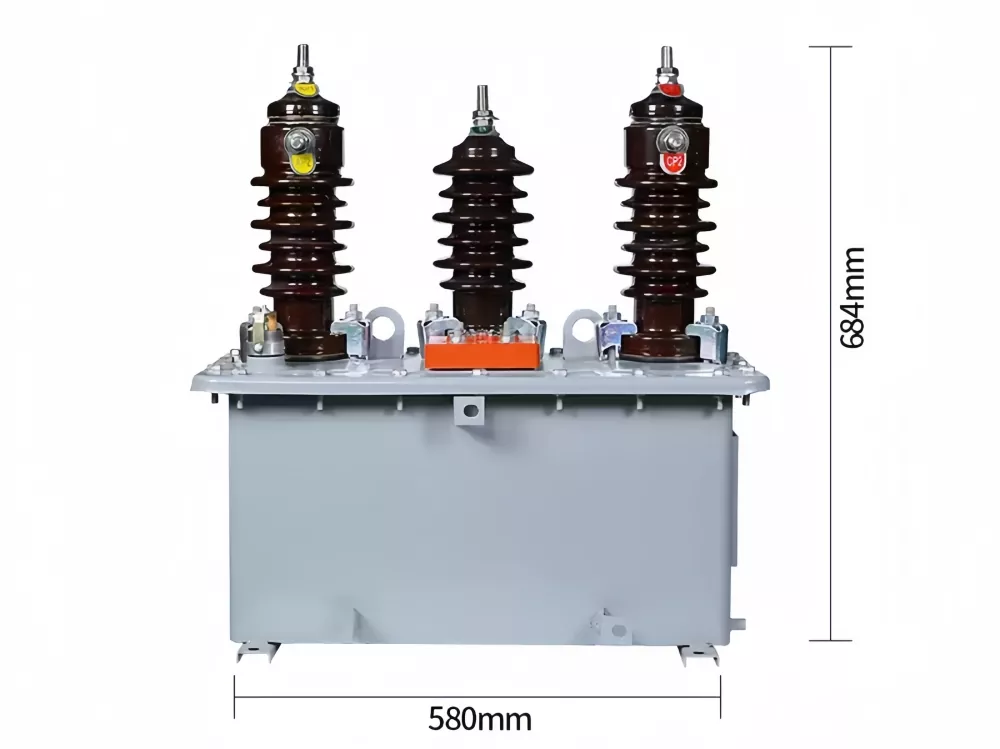

Bu yağa batırılmış kombine alet transformatörü (model JLS-10), orta gerilim güç sistemlerinde doğru ölçüm ve koruma için tasarlanmıştır. Gerilim ve akım ölçüm fonksiyonlarını tek bir yağ dolu ünitede birleştirerek dış dağıtım ağlarında, trafo merkezlerinde ve endüstriyel güç izleme sistemlerinde yaygın olarak uygulanabilir olmasını sağlar. Yapı, uzun süreli yük koşulları ve zorlu çevresel etkiler altında istikrarlı çalışmayı sağlamak için sızdırmaz yağa batırılmış yalıtım tasarımını benimser.
Yağa Daldırılmış Kombine Enstrüman Transformatörü, elektrik ölçümü ve röle koruması için eşzamanlı voltaj ve akım dönüşümünü gerçekleştirecek şekilde tasarlanmıştır. Özellikle güvenilirliğin ve yalıtım gücünün kritik olduğu dış mekan trafo merkezlerinde, kompakt trafo istasyonlarında ve endüstriyel güç şebekelerinde 6kV, 10kV ve 35kV dağıtım sistemleri için uygundur.
Birden fazla ölçüm fonksiyonunu tek bir yapıya entegre ederek kurulum alanını azaltır ve sistem kablolama verimliliğini artırır, bu da onu modern akıllı şebeke uygulamaları için tercih edilen bir çözüm haline getirir.
| Ürün Adı | Yağa batırılmış kombine alet transformatörü | Ürün Modeli | JLS-10 |
| Doğruluk seviyesi | 0,5/0,2 notu | Nominal gerilim | 6/10/35KV |
| Nominal frekans | 50 Hz | Gerilim oranı | 6000/100 |
JLS-35, 10, 6 ve 3 yağlı kombine alet transformatörlerinin gerilim bölümünün teknik parametreleri
|
Ürün Modeli |
JLS-35 |
JLS-10 |
JLS-6 |
JLS-3 |
|
Nominal birincil voltaj |
35KV |
10KV |
6KV |
3KV |
|
Maksimum voltaj |
40.5KV |
11.5KV |
6.9KV |
3.5KV |
|
Nominal ikincil voltaj |
100KV |
|||
|
Maksimum kapasite |
1000VA |
460VA |
320VA |
320VA |
|
Tek seferlik güç frekansı dayanım gerilimi testi |
80 |
38 |
32 |
25 |
|
Nominal yalıtım seviyesi |
41/95/200 |
12/42/75 |
7.2/32/60 |
3.6/25/40 |
JLS-35, 10, 6 ve 3 yağlı kombine alet transformatörlerinin mevcut bölümünün teknik parametreleri
|
Nominal birincil akım |
Nominal ikincil akım |
FS çoklu |
1s termal kararlılık akım çarpanı |
Anma dinamik kararlılık akımı çoklu |
|
|
Tek değişken oranı |
0,5、1,2、5,5、7,5、10、15、20、25、30、40、50、60 、75、100、120、150、200、250、300、400、600、800 |
5A |
10 |
70 |
120 |
|
İkili oran |
2.5-5.5-10、7。5-15、10-20、15-30、20-40、25-50、30-60、50-75、100-20、150-300、250-500 |
||||
Mükemmel yalıtım performansı ve neme, toza ve çevre kirliliğine karşı güçlü direnç sağlayan, tamamen kapalı bir yağ deposu yapısını benimser. Çekirdek, enerji kaybını en aza indirmek için yüksek kaliteli silikon çelikten yapılmıştır; hassas bakır sargılar ise istikrarlı akım iletimi ve doğru ölçüm çıkışı sağlar.
Geleneksel ayrı transformatörlerle karşılaştırıldığında, bu Yağlı Kombine Alet Transformatörü kablolama karmaşıklığını önemli ölçüde azaltır ve dış mekan trafo merkezlerinde ve ölçüm kabinlerinde kurulum verimliliğini artırır.
1. Dağıtım sistemlerinde dış veya iç mekan kurulumuna uygundur
2. Ortam sıcaklığı: -25°C ile +40°C arası
3. Yükseklik: ≤1000m (daha yüksek rakım, özelleştirilmiş tasarım gerektirir)
4. Aşındırıcı gaz, ağır kirlilik veya şiddetli titreşim bulunmayan ortamlarda uygulanabilir
S1: Yağa Daldırılmış Kombine Aletli Transformatörün ana işlevi nedir?
C: Gerilim ve akım ölçümünü tek bir ünitede birleştirerek trafo merkezleri ve dağıtım ağları gibi orta gerilim güç sistemleri için doğru ölçüm ve röle koruması sağlar.
S2: Bu transformatör genellikle nereye kurulur?
C: Dış mekan trafo merkezlerinde, kompakt trafo istasyonlarında, endüstriyel güç dağıtım sistemlerinde ve sabit enerji ölçümü gerektiren ölçüm dolaplarında yaygın olarak kullanılır.
S3: Bu ekipman hangi voltaj seviyelerini destekleyebilir?
C: Standart modeller 3kV, 6kV, 10kV ve 35kV sistemleri destekler, bu da onları çok çeşitli orta gerilim uygulamaları için uygun kılar.
S4: Yağa batırılmış yalıtımın avantajları nelerdir?
C: Yağ yalıtımı, özellikle zorlu dış ortam koşullarında mükemmel dielektrik dayanımı, ısı dağılımı ve uzun süreli çalışma stabilitesi sağlar.
S5: Ne sıklıkla bakım gerektirir?
C: Yapı tamamen yalıtılmış olduğundan minimum düzeyde bakım gerektirir. Yağ durumunun ve terminal bağlantılarının düzenli olarak kontrol edilmesi tavsiye edilir.
S6: Farklı akım oranları için özelleştirilebilir mi?
C: Evet, mevcut oranlar ve ikincil parametreler, farklı ölçüm ve koruma sistemlerine uyacak şekilde proje gereksinimlerine göre özelleştirilebilir.
