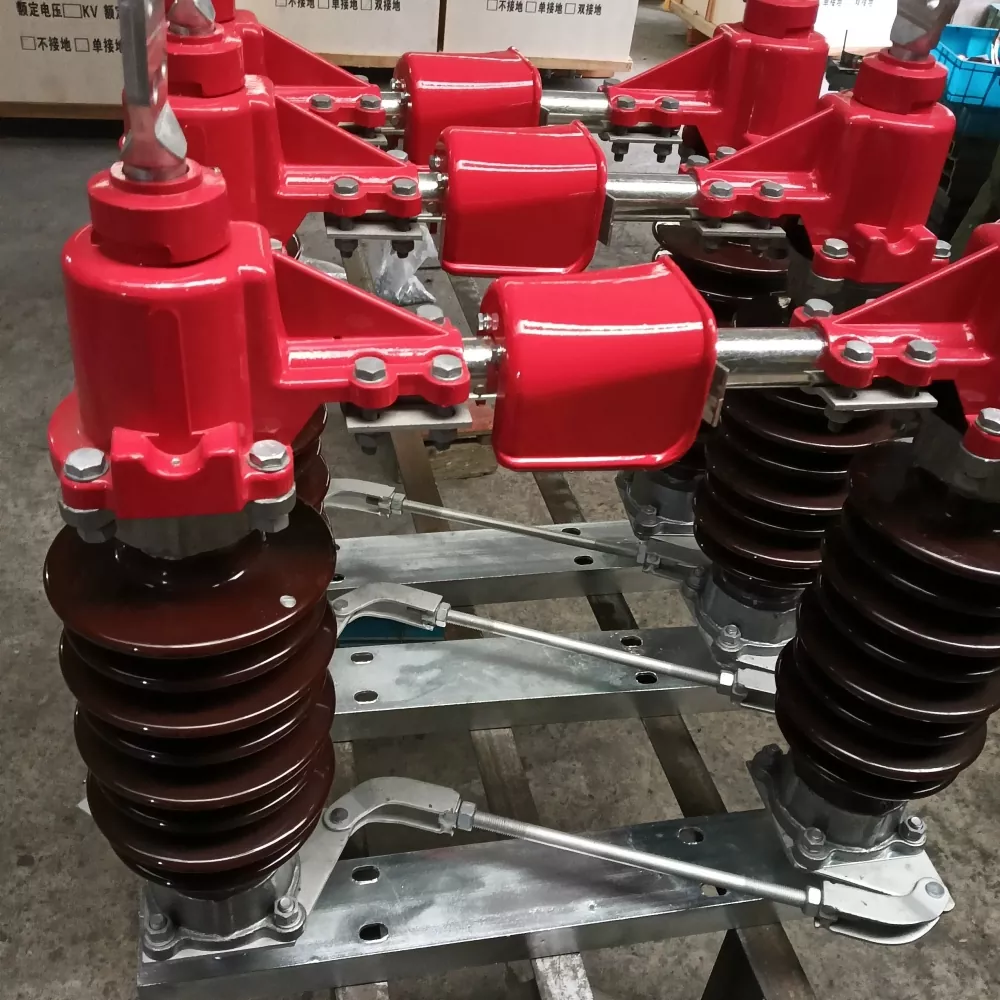

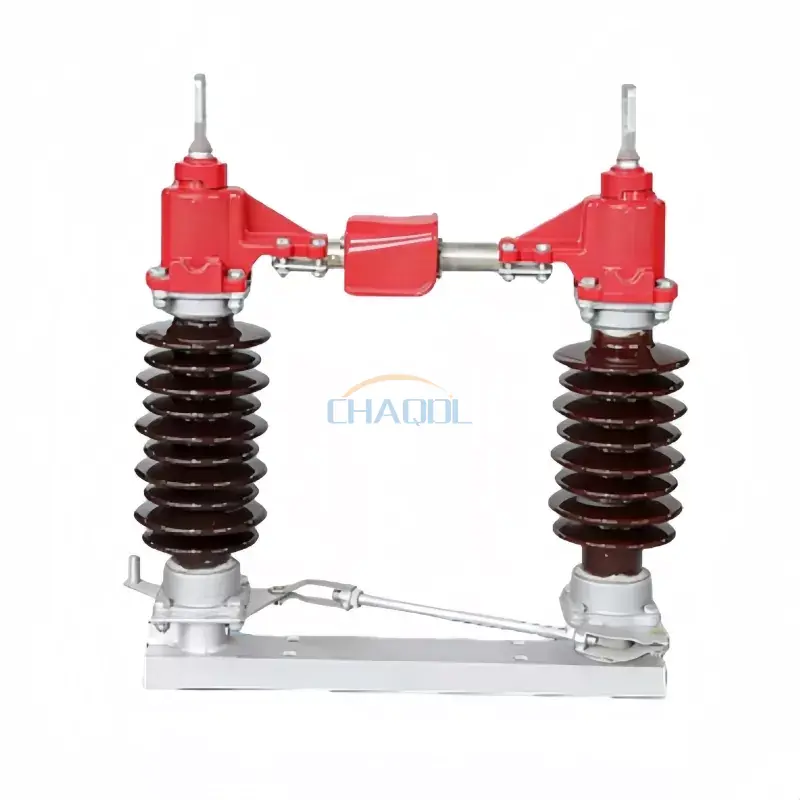

The Dış Mekan Yüksek Gerilim Bağlantı Kesme Anahtarı40,5kV ile 220kV arasında değişen dış mekan AC güç sistemlerinde güvenilir devre izolasyonu için tasarlanmıştır. Yüksek gerilim koşullarında görünür izolasyon ve mekanik güvenliğin gerekli olduğu trafo merkezlerinde, iletim hatlarında ve şebeke anahtarlama istasyonlarında yaygın olarak uygulanır.
Bu GW4 serisi, şiddetli yağmur, buz, rüzgar yükü ve kirli ortamlar gibi zorlu hava koşullarında stabil çalışmayı sağlayan sağlam bir açık hava yapısıyla tasarlanmıştır. Farklı şebeke otomasyon seviyeleri için esneklik sağlayarak hem manuel hem de motorlu çalışma modlarını destekler.

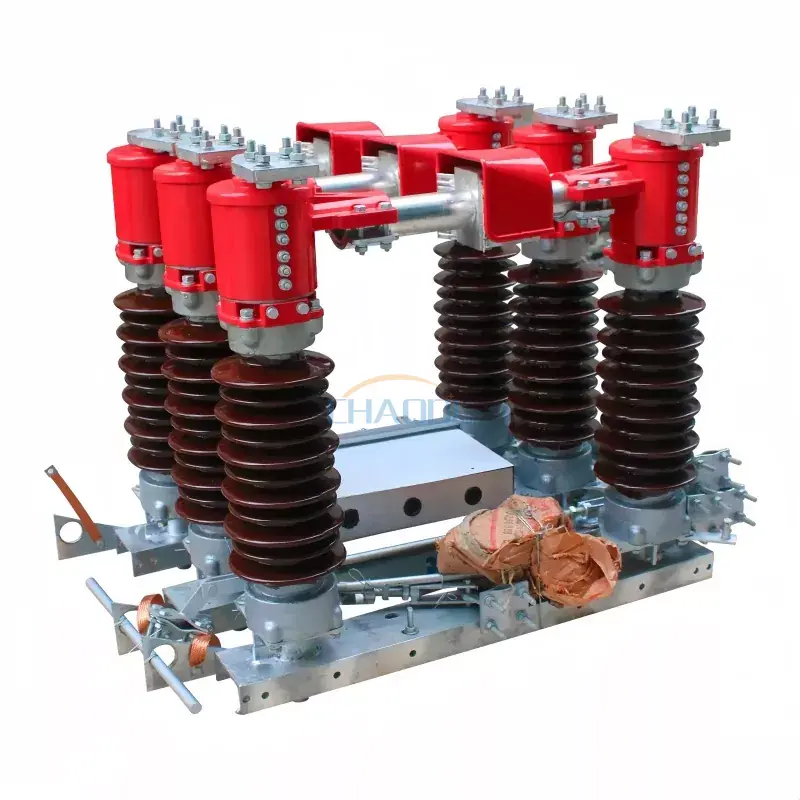

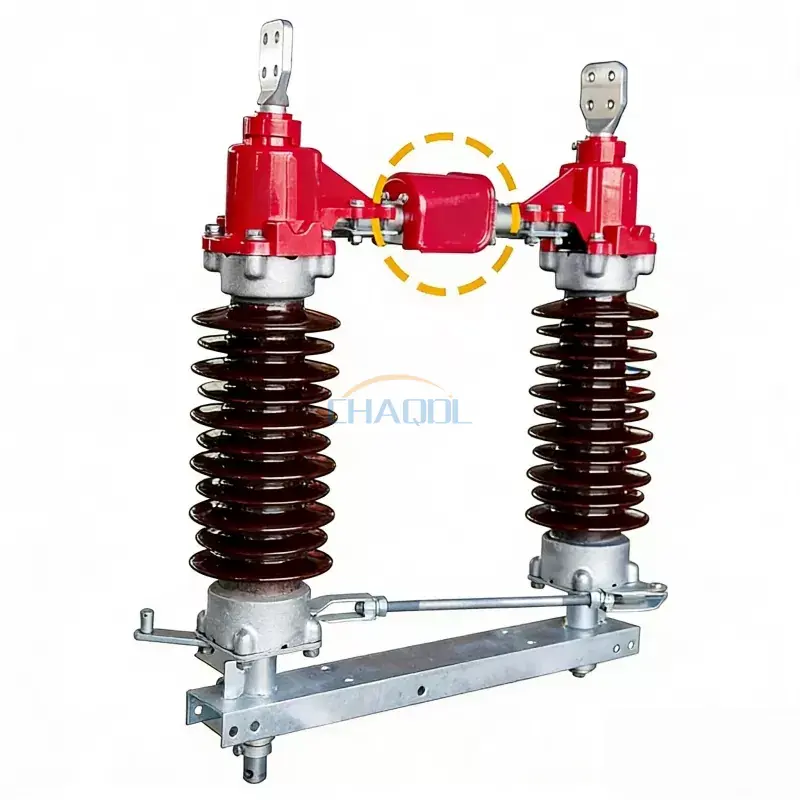

Anahtar, porselen direk izolatörleri, iletken tüpler ve yüksek mukavemetli galvanize çelik taban çerçevesi ile yatay döner bıçak yapısını benimser. Mekanik bağlantı sistemi, senkronize üç fazlı çalışmayı sağlayarak anahtarlama sırasında yanlış hizalama riskini azaltır.
Geleneksel izolatörlerle karşılaştırıldığında buDış Mekan Yüksek Gerilim Bağlantı Kesme AnahtarıTemas basıncının homojenliğini artırır ve iletken bağlantı noktalarındaki oksidasyonu azaltır, böylece uzun süreli dış mekan uygulamalarında servis ömrünü önemli ölçüde uzatır.
|
Proje Adı |
Parametre değeri |
||||||
|
Nominal gerilim |
40.5KV |
72.5KV |
126KV |
||||
|
Nominal yalıtım seviyesi |
1 dakikalık güç frekansı dayanım gerilimi |
95/115KV |
140/160KV |
230/245KV |
|||
|
Yıldırım darbe dayanım gerilimi |
185/215KV |
325/375KV |
550/630KV |
||||
|
Nominal frekans |
50Hz |
||||||
|
Nominal akım |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Nominal kısa süreli dayanım akımı |
16/20/31.5kA |
31,5/40kA |
50kA |
||||
|
Nominal tepe dayanım akımı |
40/50/63kA |
80/100kA |
125kA |
||||
|
Nominal kısa devre süresi |
4/2s |
||||||
|
Nominal terminal mekanik yükü |
Yatay boyuna yük |
750N |
1000N |
||||
|
Yatay yanal yük |
500N |
750N |
|||||
|
Dikey kuvvet |
750N |
1000N |
|||||
|
Mekanik ömür |
2000 kez |
||||||
|
Elle çalıştırılan mekanizma |
Topraklama olmadan |
CS11(F) |
|||||
|
Tek topraklama |
CS 8-6D(F) |
||||||
|
Çift topraklama |
Ana kesici CS14G, taşlama kesici CS11 |
||||||
|
Kontrol devresi voltajı |
AC 220/380, DC 220 |
||||||
|
Motorlu çalıştırma mekanizması |
Modeli |
CJ5/CJ6 |
|||||
|
Motor voltajı |
AC220/380，DC220 |
||||||
|
Kontrol devresi voltajı |
AC220，DC220 |
||||||
|
Açılma süresi (devre kesicinin) |
6±1s |
||||||
|
Ürün ağırlığı |
Topraklanmamış |
360kg |
500kg |
700kg |
|||
|
Tek topraklama |
410kg |
600kg |
800kg |
||||
|
Çift topraklama |
460kg |
700kg |
900kg |
||||

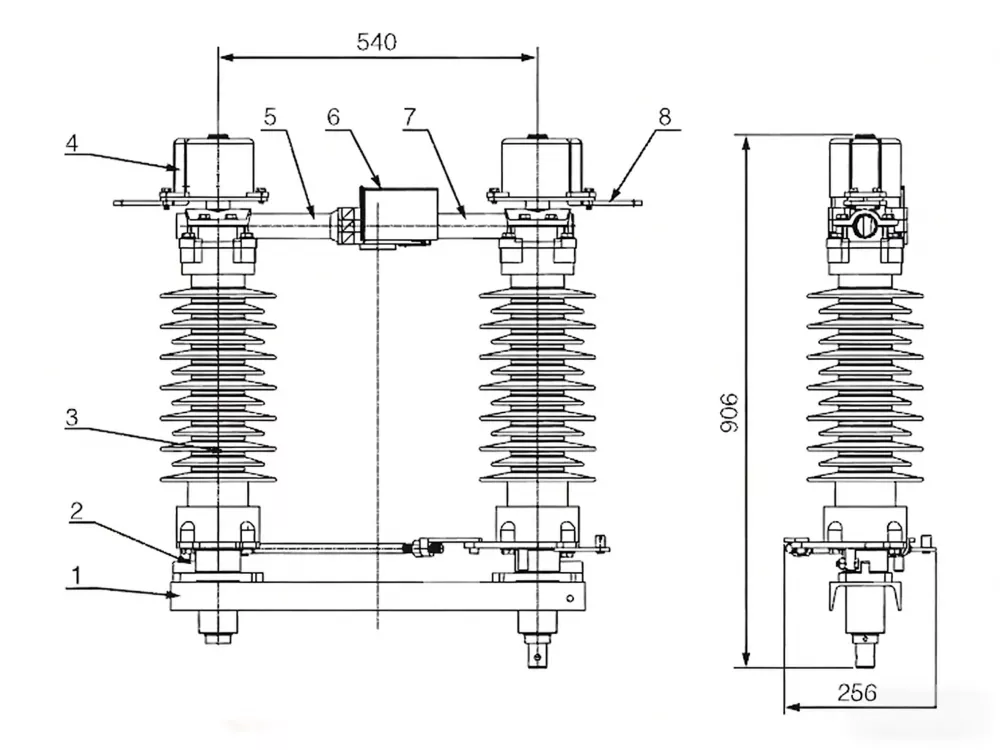

GW4 Serisi Yapısal Genel Bakış
1. Temel
2. Destek izolatörü
3. Tel terminali
4. Sabit iletken tüp
5. Kare su kapağı
6. Hareketli iletken tüp

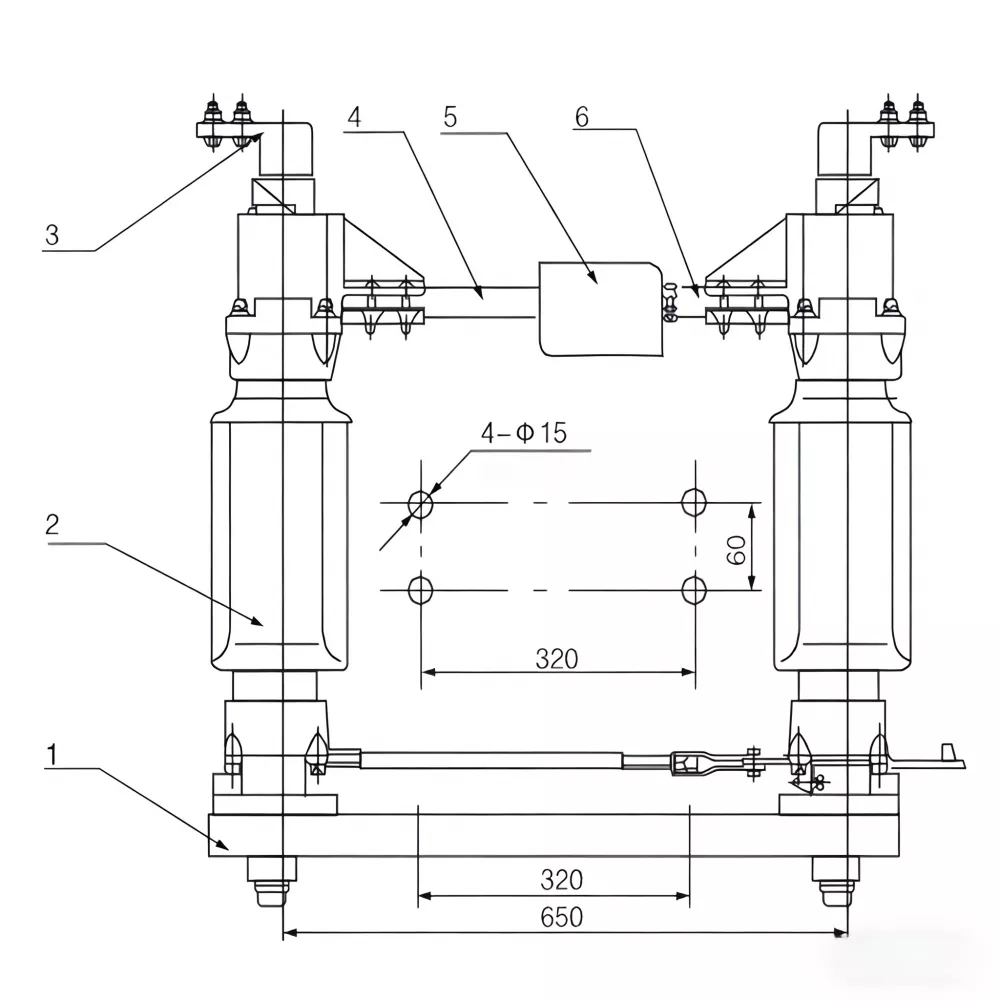

Tek Kutuplu Yapılandırma
1. Kanal çelik braket
2. Destek tabanı
3. Yalıtım direği
4. Sağ çıkış terminali
5. Silindirik uçlu iletken çubuk
6. Yağmurluk
7. İletken çubukla iletişime geçin
8. Sol çıkış terminali

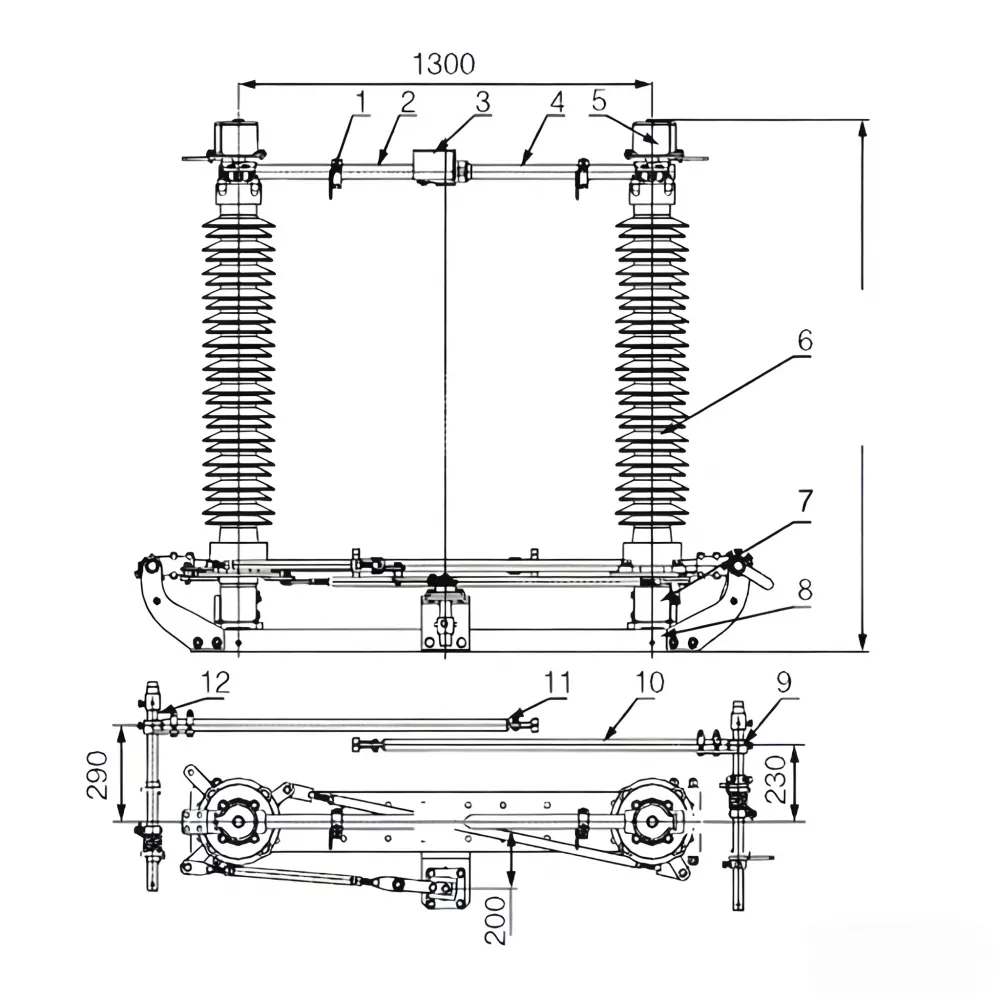

126kV Yüksek Gerilim Yapısı
1. Topraklama anahtarı sabit kontağı
2. Kılavuz çubukla temas kurun
3. Paslanmaz çelik yağmurluk
4. Silindirik iletken çubuk
5. Esnek bağlantı terminal bloğu
6. Yalıtım desteği
7. Rulman yatağı
8. Taban çerçevesinin montajı
9. Sağ topraklama anahtarı tertibatı
10. Topraklama anahtarı çelik boru
11. Topraklama anahtarı hareketli kontağı
12. Sol topraklama anahtarı düzeneği
| Karşılaştırma Öğesi | GW4 Serisi Dış Mekan Yüksek Gerilim Bağlantı Kesme Anahtarı | Konvansiyonel Market Ürünleri |
| Yapısal Kararlılık | Senkronize üç fazlı bağlantıya sahip güçlendirilmiş çelik taban | Daha yüksek yanlış hizalama riskiyle bağımsız faz çalışması |
| İletişim Performansı | Oksidasyon direnci azaltılmış optimize edilmiş iletken tüp | Uzun süreli aşınmaya eğilimli standart bakır kontak |
| Hava Şartlarına Direnç | Yağmur, buz, rüzgar ve kirlilik ortamları için tasarlandı | Zorlu dış mekan koşullarına karşı sınırlı koruma |
| Çalışma Modu | Manuel ve motorlu çalışmayı destekler | Çoğunlukla yalnızca manuel sistemler |
| Bakım Gereksinimi | Uzun denetim aralıklarıyla düşük bakım gereksinimi | Sık bakım gerekli |
Dış Mekan Yüksek Gerilim Bağlantı Kesme Anahtarı aşağıdaki alanlarda yaygın olarak kullanılır:
Dönen şaftın ve yalıtkan destek yapısının düzgün hizalanması, düzgün mekanik çalışma sağlamak için kritik öneme sahiptir. Yüksüz koşullar altında güvenli anahtarlama performansı sağlamak için taban çerçevesi güvenli bir şekilde topraklanmalı ve çalıştırma mekanizması enerji verilmeden önce test edilmelidir.
S1: Bu Dış Mekan Yüksek Gerilim Bağlantı Kesme Anahtarının ana işlevi nedir?
Güvenli bakım ve sistem çalışmasını sağlamak için yüksek gerilim devrelerinin görünür izolasyonunu sağlar.
S2: Bu anahtar ağır dış hava koşullarında çalışabilir mi?
Evet, kirlilik, yağmur, buz ve rüzgar yükü koşulları dahil zorlu dış mekan ortamları için tasarlanmıştır.
S3: GW4 serisini standart izolatörlerden farklı kılan nedir?
Geleneksel modellere kıyasla gelişmiş mekanik senkronizasyon, daha güçlü korozyon direnci ve daha uzun çalışma ömrü sunar.
S4: Motorlu çalıştırma mevcut mu?
Evet, proje gereksinimlerine göre hem manuel hem de motorlu mekanizmalar yapılandırılabilir.
S5: Bu ekipmanı yaygın olarak hangi endüstriler kullanıyor?
Enerji iletiminde, trafo merkezlerinde, yenilenebilir enerji sistemlerinde ve ağır endüstriyel elektrik şebekelerinde yaygın olarak kullanılmaktadır.
