40.5KV Dış Mekan Bağlantı Kesme Anahtarı

Model:GW5-40.5

Anqiang Power'ın bağımsız olarak geliştirdiği 40,5KV dış mekan bağlantı kesme anahtarı, çift sütunlu, yatay kırmalı, merkezden açılan tiptedir ve bir veya her iki tarafta topraklama anahtarlarıyla donatılabilir. AC 50Hz uygulamalarına uygun, 40,5KV, 72,5KV ve 126KV nominal voltaj seviyelerine sahip, dış mekan yüksek voltajlı bir cihazdır. Çizimlere veya müşteri gereksinimlerine göre özelleştirebiliriz.

Talep Gönder

Ürün Açıklaması

GW5 serisi40.5KV Dış Mekan Bağlantı Kesme AnahtarıAC 50Hz koşullarında çalışan orta ve yüksek gerilim iletim ve dağıtım şebekeleri için tasarlanmıştır. Yük akımı olmadan gerilim altındaki devreleri güvenli bir şekilde izole etmek için trafo merkezlerinde ve elektrik santrallerinde yaygın olarak kullanılır. Yapı, zorlu dış ortamlarda istikrarlı elektrik açıklığı ve güçlü mekanik güvenilirlik sağlayan çift sütunlu yatay V tipi açma mekanizmasını benimser.

Geleneksel izolasyon anahtarlarıyla karşılaştırıldığında bu40.5KV Dış Mekan Bağlantı Kesme Anahtarıgelişmiş rüzgar direnci, gelişmiş kirlilik önleme performansı ve daha kararlı bir temas sistemi sağlayarak kıyı, çöl ve yüksek nemli bölgelerde uzun süreli çalışmaya uygun hale getirir.

Temel Tasarım Özellikleri

Geliştirilmiş stabilite için çift sütunlu V şekilli yatay açıklık yapısı
Yüksek mukavemetli porselen veya kompozit izolatörlerle modüler direk tasarımı
Manuel ve motorlu çalışma modlarını destekler
İsteğe bağlı topraklama konfigürasyonları: topraksız, tek topraklı, çift topraklı
Güvenlik için ana bıçak ile topraklama bıçağı arasında mekanik kilitleme sistemi
Dış mekanda uzun süreli servis için geliştirilmiş korozyon direnci

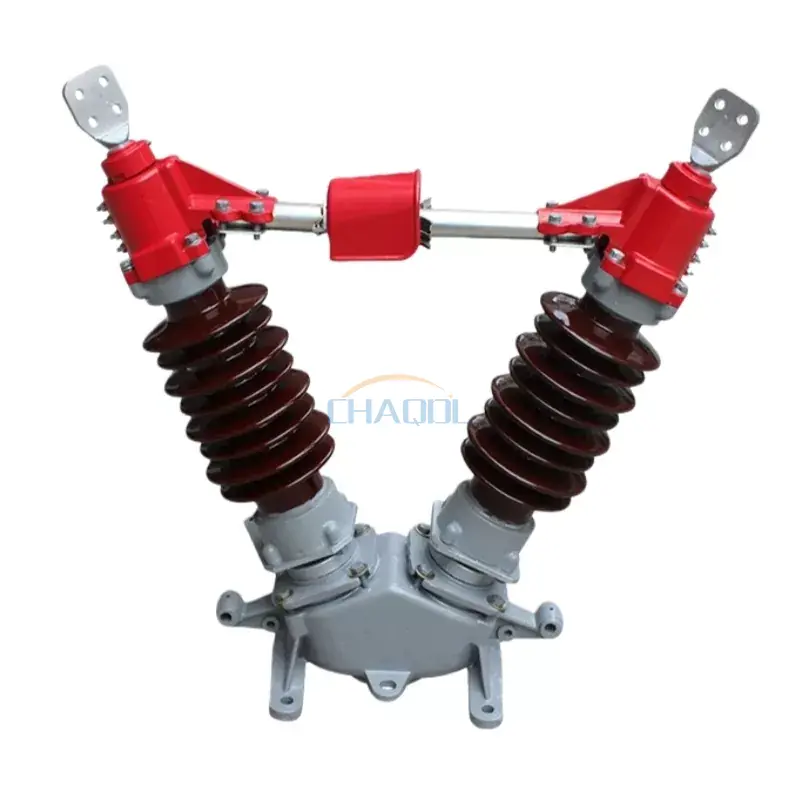

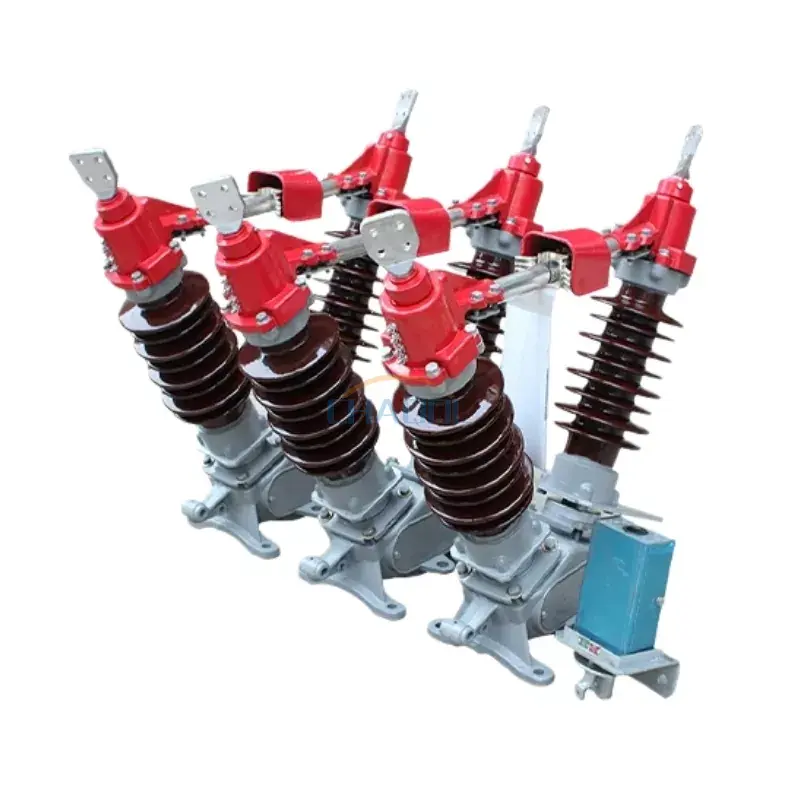

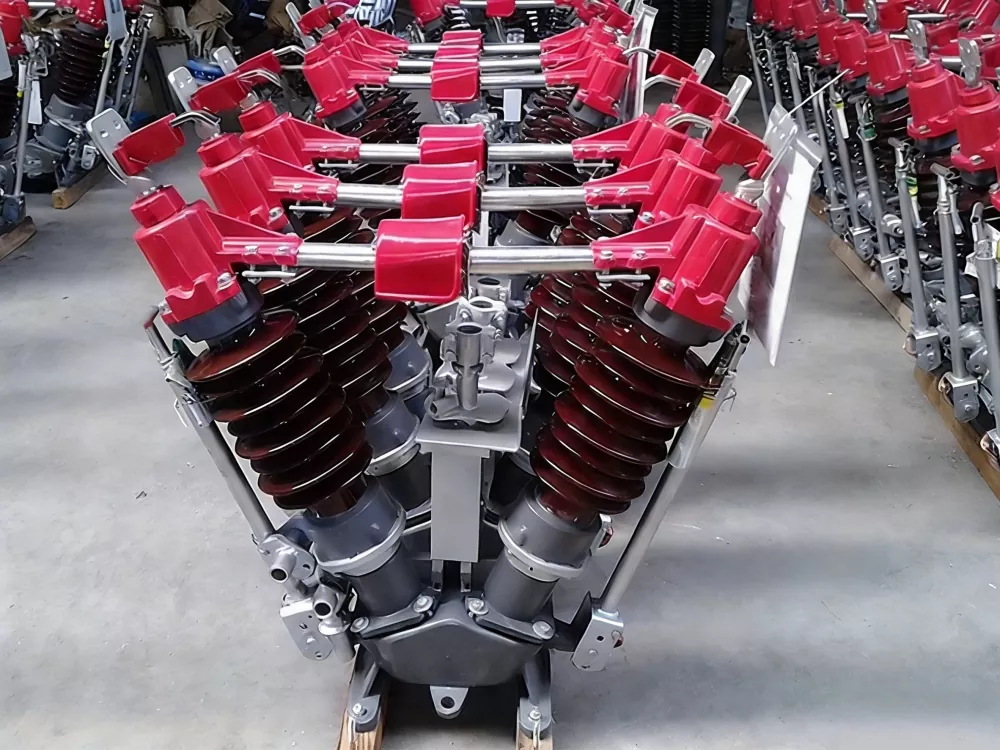

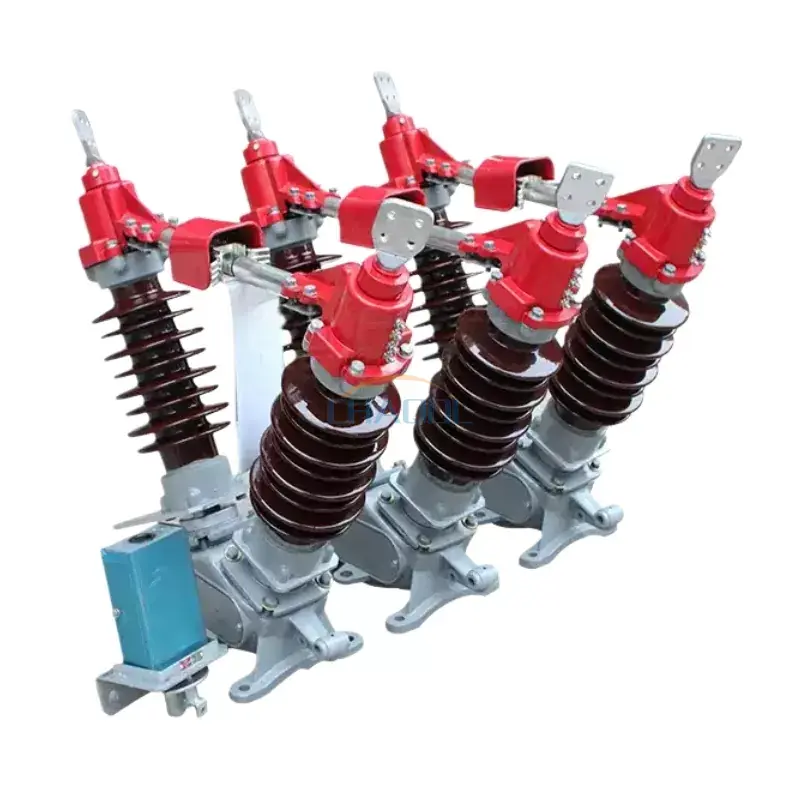

Gerçek Ürün Fotoğrafları

40.5KV Outdoor Disconnecting Switch

Teknik Parametreler

Proje Adı			Parametre değeri
Nominal gerilim			40.5KV	72.5KV			126KV
Nominal yalıtım seviyesi	1 dakikalık güç frekansı dayanım gerilimi		95/115KV	140/160KV			230/245KV
	Yıldırım darbe dayanım gerilimi		185/215KV	325/375KV			550/630KV
Nominal frekans			50Hz
Nominal akım			630/1250A	1600A			2000A
Nominal kısa devre süresi			4/2s
Nominal terminal mekanik yükü	Yatay boyuna yük		750N	1000N
	Yatay yanal yük		500N	750N
	Dikey kuvvet		750N	1000N
Kaçma mesafesi			1013/1256 mm	1813/2248 mm
Mekanik ömür			2000 kez
Elle çalıştırılan mekanizma			CS17，CS17G
Motorlu çalıştırma mekanizması		Modeli	CJ5/CJ6
		Motor voltajı	AC220/380，DC220
		Kontrol devresi voltajı	AC220，DC220
		Açılma süresi (devre kesicinin)	6±1s
Ürün ağırlığı		Topraklanmamış	360kg		500kg	800kg
		Tek topraklama	390kg		560kg	900kg
		Çift topraklama	430kg		620kg	1000kg

Ürün Boyutları Diyagramı

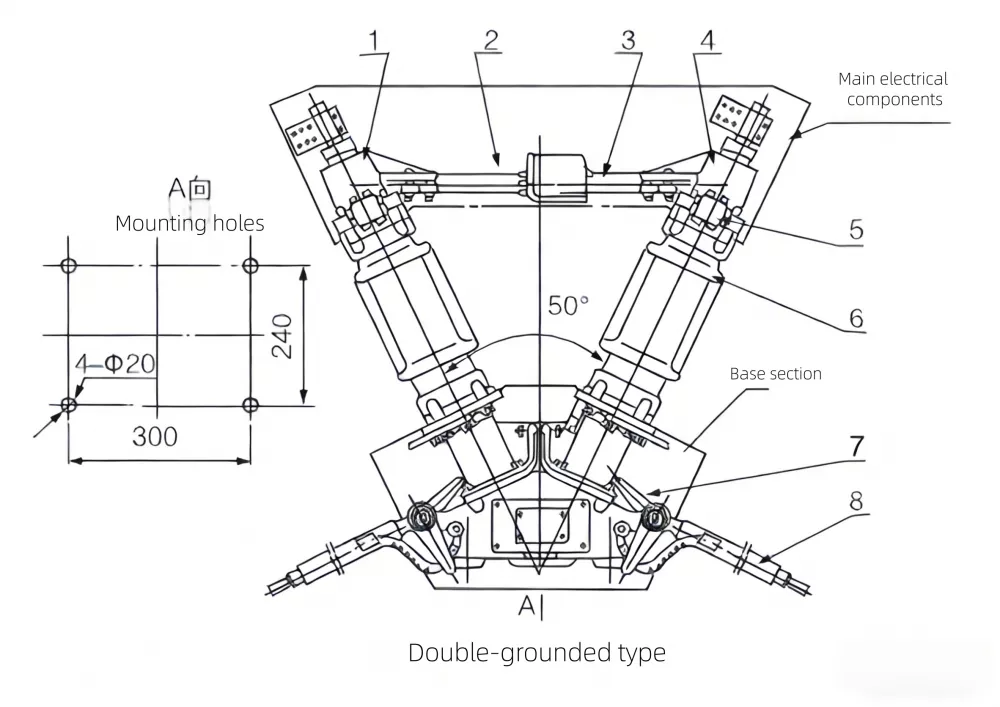

GW5-40.5KV Dış Mekan Bağlantı Kesme Anahtarı Boyut Diyagramı

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Terminal bloğu
2. Ana iletişim
3. Ana temas parmağı
4. Terminal bloğu
5. Topraklama temas parmağı
6. Direk izolatörü
7. Sınır plakası
8. Topraklama anahtarı

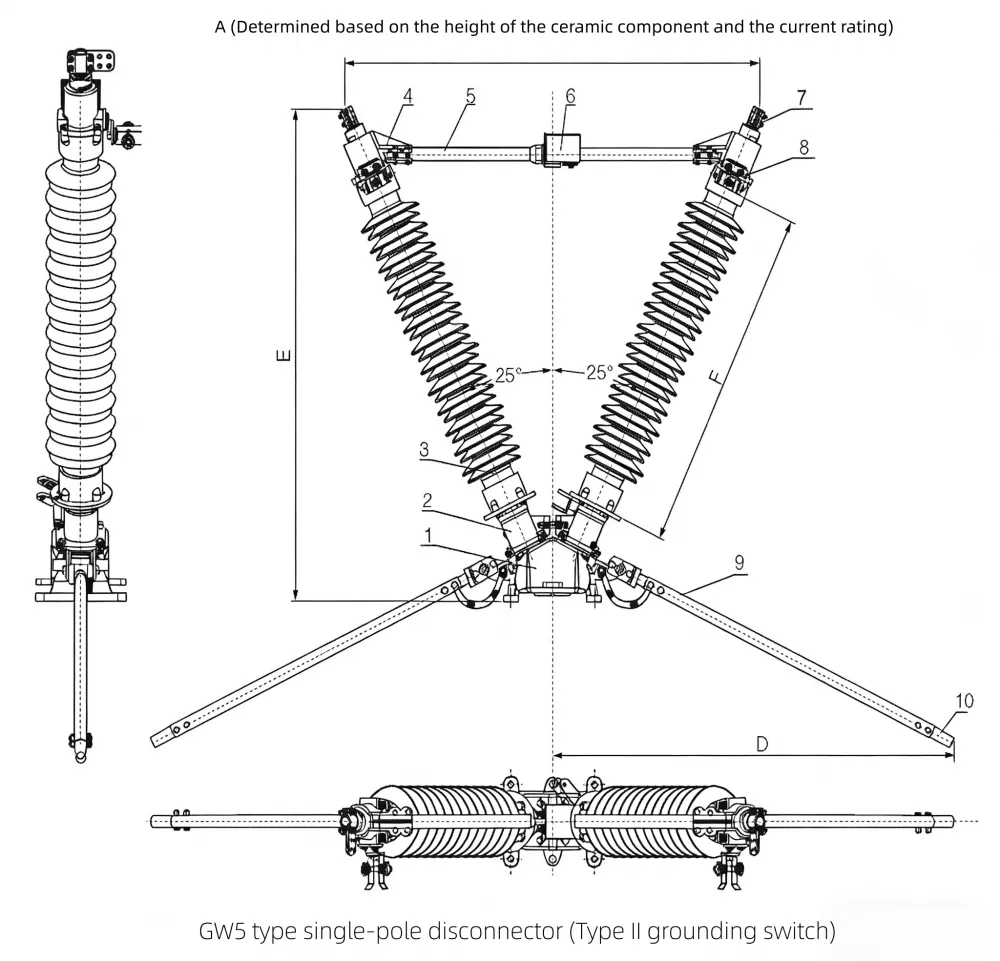

GW5-126 Dış Mekan Bağlantı Kesme Anahtarı Boyut Diyagramı

Outdoor High Voltage Disconnect Switch Diagram

1. Temel
2. Destek
3. Yalıtım direği
4. Terminal bloğu
5. Yuvarlak şaftlı iletken çubuk
6. Kare şaftlı iletken çubuk
7. Terminal kelepçesi
8. Topraklama anahtarı sabit kontağı
9. Topraklama anahtarı alüminyum tüpü
10. Topraklama anahtarı kontağı

Benzer Ürünlerle Karşılaştırma

Değerlendirme Öğesi	GW5 40.5KV Dış Mekan Bağlantı Kesme Anahtarımız	Geleneksel Rakip Modeli
Yapısal stabilite	Daha yüksek rüzgar direncine sahip çift sütunlu V tipi güçlendirilmiş tasarım	Tek sütunlu yapı, daha düşük mekanik stabilite
İletişim performansı	Gümüş kaplamalı temas parmakları, optimize edilmiş basınç dağılımı	Standart bakır kontaklar, daha hızlı aşınma
Dış mekan dayanıklılığı	Korozyon önleyici kaplama + güçlendirilmiş izolatör sistemi	Temel kaplama, sınırlı kıyı performansı
Operasyon esnekliği	Kilitleme korumasıyla manuel + motorlu çalışmayı destekler	Çoğunlukla yalnızca manuel işlem
Bakım maliyeti	Uzun mekanik ömür nedeniyle düşük (2000 çevrim)	Daha yüksek bakım sıklığı

Uygulama Senaryoları

The 40.5KV Dış Mekan Bağlantı Kesme Anahtarıyaygın olarak uygulanır:

Yüksek gerilim trafo merkezleri ve şalt sahaları
Enerji iletim hattı izolasyon sistemleri
Endüstriyel güç dağıtım ağları
Yenilenebilir enerji şebekesi bağlantı noktaları (rüzgar ve güneş santralleri)
Kentsel ve kırsal şebeke iyileştirme projeleri

Sağlam mekanik tasarımı ve istikrarlı elektrik performansıyla bu ayırıcı, dış ortamlarda uzun vadeli güvenlik ve operasyonel verimlilik isteyen operatörler için güvenilir bir seçimdir.
