Kapalı Yüksek Gerilim Bağlantı Kesme Anahtarı

Model:GN19-12

Anqiang Power, Çin İç Mekan Yüksek Gerilim Bağlantı Kesme Anahtarı üreticisidir. Bu yüksek voltajlı bağlantı kesme anahtarı, öncelikle 12KV nominal voltajı ve 50Hz veya daha düşük AC frekansı olan güç sistemlerinde, voltajın altında ancak yüksüz akımı anahtarlamak için kullanılan bir iç mekan tipidir.

Talep Gönder

Ürün Açıklaması

Anqiang Power güvenilir bir üretim yapıyorKapalı Yüksek Gerilim Bağlantı Kesme Anahtarı12kV dağıtım sistemlerinde güvenli izolasyon ve devre ayrımı için tasarlanmıştır. GN19 serisi, gözle görülür bağlantı kesilmesinin ve çalışma güvenliğinin gerekli olduğu iç mekan şalt tesisleri, trafo merkezleri ve endüstriyel güç kontrol kabinlerinde yaygın olarak uygulanır. Üç kutuplu yapısı, tekrarlanan anahtarlama koşulları altında senkronize çalışmayı ve istikrarlı mekanik performansı sağlar.

Cihaz, sağlam bir taban çerçevesi, dönen şaft mekanizması, porselen direk izolatörleri ve yüksek iletkenliğe sahip bakır anahtar kanatları ile üretilmiştir. Her bir bileşen, çalışma sırasında sabit temas basıncını koruyacak ve elektrik direncini en aza indirecek şekilde tasarlanmış olup, orta gerilim şebekelerinde uzun hizmet ömrü ve güvenilir anahtarlama performansı sağlar.

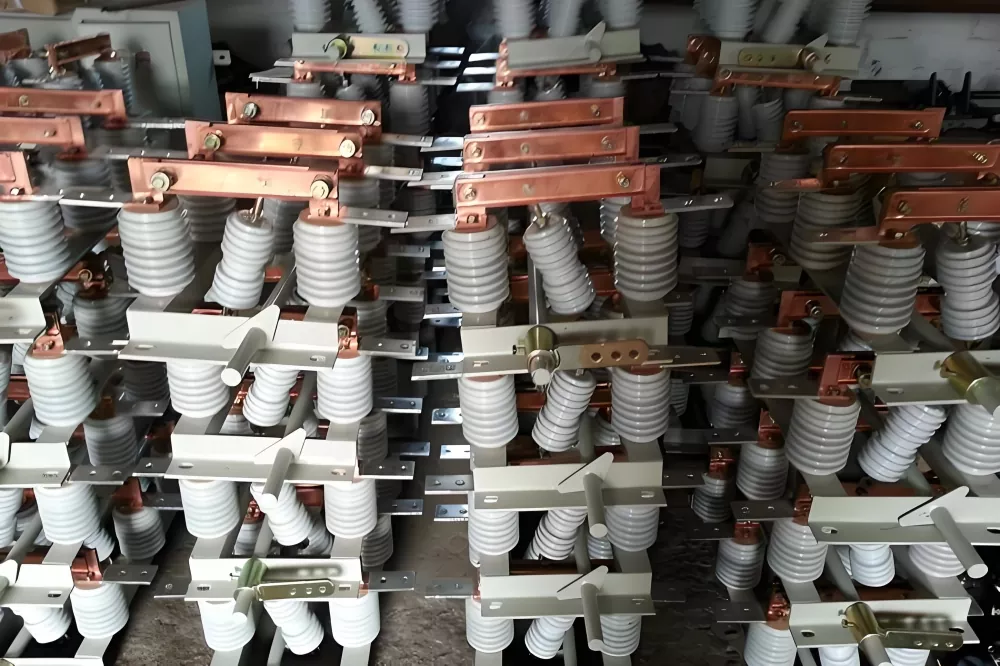

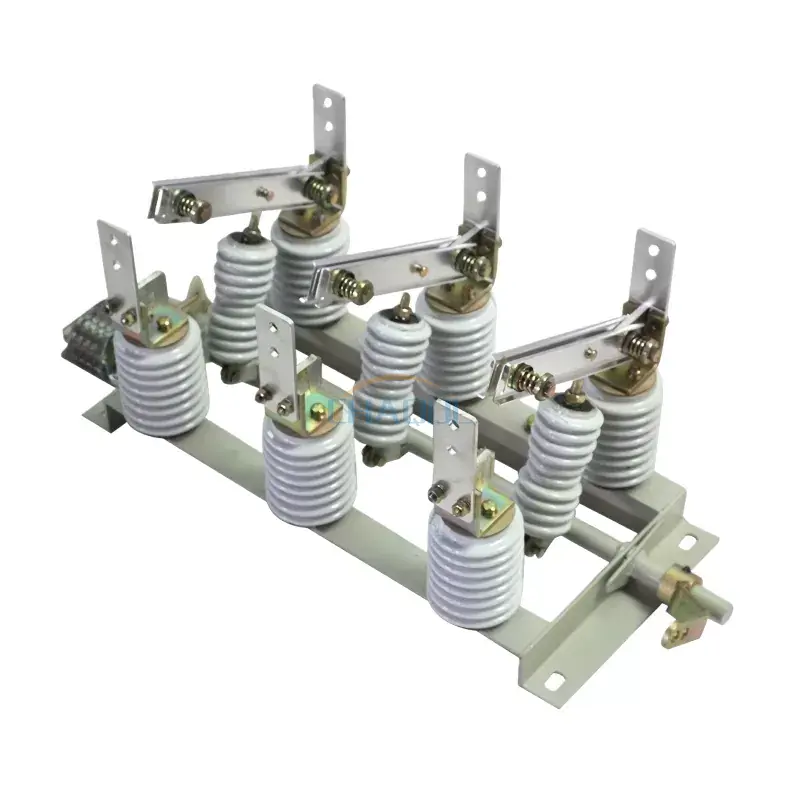

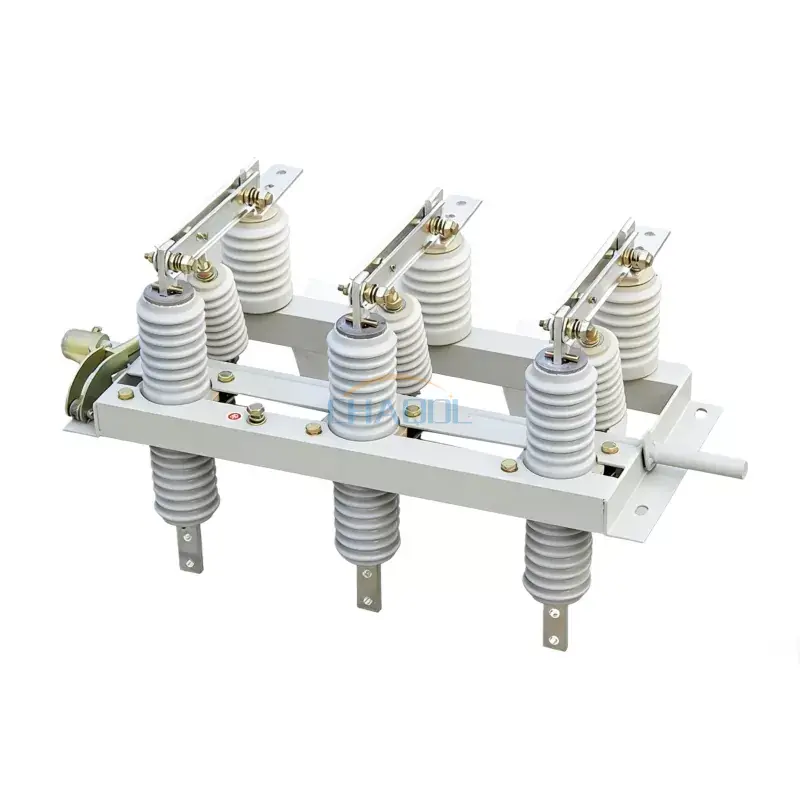

Ürün Fotoğrafları

Indoor High Voltage Disconnect Switch

Yapısal Tasarıma Genel Bakış

Anahtar, bir taban çerçevesi, dönen şaft sistemi, bağlantı çubukları, porselen direk izolatörleri ve bakır alaşımlı anahtar kanatlarından oluşan üç kutuplu entegre bir mekanik yapıyı benimser. Çalıştırma şaftı, manuel veya motorlu çalıştırma mekanizmalarına esnek bir şekilde bağlanarak farklı şalt düzeni düzenlerinde uyarlanabilir kuruluma olanak tanır.

GN19-12W, GN19-12G, GN19-12X ve GN19-12ST gibi özel çeşitler, kirli alanlar, yüksek rakımlı bölgeler, voltaj göstergesi gereksinimleri ve çift atışlı anahtarlama uygulamaları dahil olmak üzere farklı ortamlar için tasarlanmıştır.

Teknik Parametreler

GN19 serisi modellerin elektriksel performans özellikleri:

Model ve özellikler	Nominal gerilim	Nominal akım	Nominal kısa süreli dayanım akımı	Nominal tepe dayanım akımı
GN19-12/400-12.5	12kV	400A	12.5kA	31.5kA
GN19-12/630-20	12kV	630A	20kA	50kA
GN19-12/1000-31.5	12kV	1000A	31.5kA	80kA
GN19-12/1250-31.5	12kV	1250A	31.5kA	80kA
GN19-12C/400-12.5	12kV	400A	12.5kA	31.5kA
GN19-12C/630-20	12kV	630A	20kA	50kA
GN19-12C/1000-31.5	12kV	1000A	31.5kA	80kA
GN19-12C/1250-31.5	12kV	1250A	31.5kA	80kA

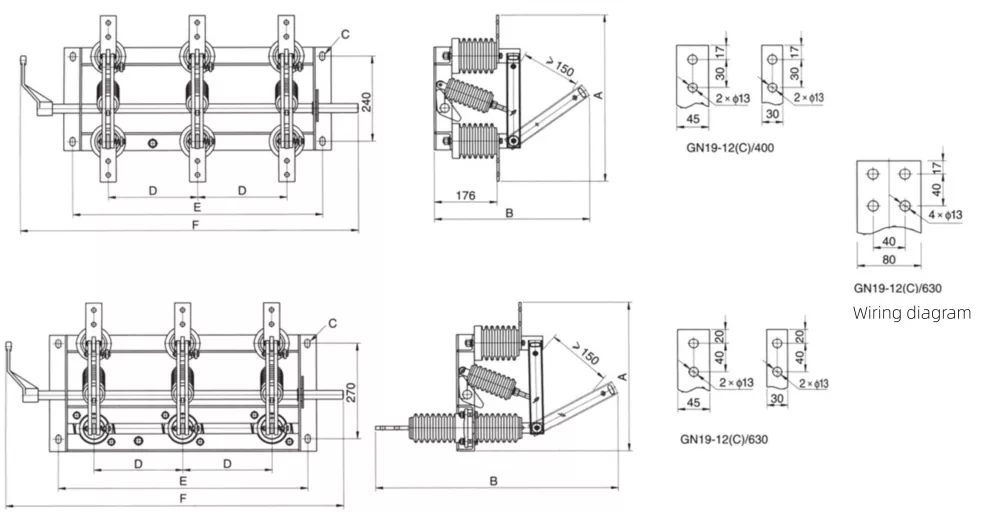

Ürün Boyutları Diyagramı

Indoor High Voltage Disconnect Switch Dimensions

Model ve özellikler	A	B	C	D
GN19-12/400	450	446	185	4-14*24
GN19-12/630	470	446	185	4-14*24
GN19-12/1000/1250	510	500	196	4-18*28
GN19-12C/400	420	690	185	4-14*24
GN19-12C/630	430	690	185	4-14*24
GN19-12C/1000/1250	470	745	196	4-18*28

Benzer Ürünlerle Karşılaştırıldığında Performans Avantajları

Gerçek dünyadaki güç dağıtım projelerinde,Kapalı Yüksek Gerilim Bağlantı Kesme Anahtarıpiyasada yaygın olarak kullanılan geleneksel izolasyon anahtarlarıyla karşılaştırıldığında belirgin avantajlar gösterir.

Karşılaştırma Öğesi	GN19 Serisi	Tipik Rakip Ürünleri
İletişim Yapısı	Daha düşük dirençli, optimize edilmiş çift temaslı basınç tasarımı	Tek kontaklı yapı, zamanla daha yüksek kontak kaybı
Mekanik Dayanıklılık	Sık çalışmaya uygun yüksek çevrimli mekanik dayanıklılık	Sık anahtarlama koşullarında sınırlı çevrim ömrü
Yalıtım Güvenilirliği	Güçlendirilmiş kaçak mesafesine sahip yüksek mukavemetli porselen izolatör	Daha düşük kirlilik direncine sahip standart porselen tasarımı
Çevresel Uyumluluk	Kirliliği, yüksek irtifayı ve gösterge değişkenlerini destekler	Sınırlı özelleştirme seçenekleri
Bakım Gereksinimi	Uzun vadeli istikrarlı performansla az bakım gerektirir	Sık inceleme ve ayarlama gerektirir

Uygulama Senaryoları

Bu İç Mekan Yüksek Gerilim Bağlantı Kesme Anahtarı aşağıdaki alanlarda yaygın olarak kullanılır:

Güç trafo merkezleri ve dağıtım odaları
Endüstriyel üretim güç sistemleri
Halka ana üniteler (RMU) ve şalt düzenekleri
Kentsel ve kırsal şebeke altyapısı
Yenilenebilir enerji entegrasyon sistemleri

Kurulum ve Çalıştırma Notları

Doğru kurulum, İç Mekan Yüksek Gerilim Bağlantı Kesme Anahtarının optimum performansını sağlar. Cihaz, dönen milin doğru hizalanmasıyla sağlam bir taban çerçevesi üzerine kurulmalıdır. Sisteme enerji verilmeden önce çalıştırma mekanizmasının düzgün mekanik bağlantı açısından kontrol edilmesi gerekir.

SSS

S1: Bu anahtarın ana işlevi nedir?
Orta gerilim sistemlerinde elektrik devrelerini güvenli bir şekilde izole etmek ve görünür bir kesme noktası sağlamak için kullanılır.

S2: Açık havada kullanılabilir mi?
Bu model öncelikle iç mekan kullanımı için tasarlanmıştır. Dış mekan uygulamaları, özel olarak derecelendirilmiş muhafazalar veya dış mekan anahtar versiyonlarını gerektirir.

S3: Ürününüzü standart pazar seçeneklerinden farklı kılan nedir?
Tipik tasarımlarla karşılaştırıldığında, bu İç Mekan Yüksek Gerilim Bağlantı Kesme Anahtarı daha iyi mekanik ömür, daha iyi yalıtım tasarımı ve daha fazla konfigürasyon esnekliği sunar.

S4: Özelleştirme mevcut mu?
Evet, farklı akım değerleri, yükseklik versiyonları ve gösterge konfigürasyonları proje gereksinimlerine göre özelleştirilebilir.

S5: Ne sıklıkla bakım gerektirir?
Normal şartlarda stabil mekanik yapısı ve korozyona dayanıklı malzemeleri nedeniyle periyodik muayene yeterlidir.
