Makale Özeti:Güvenilir orta gerilim koruması, bir arızayı basitçe kesmekten daha fazlasını gerektirir. Kamu hizmetleri ve endüstriyel operatörler ayrıca hızlı anahtarlamaya, istikrarlı mekanik performansa, düşük bakım gereksinimlerine ve giderek daha akıllı hale gelen dağıtım ağlarıyla uyumluluğa ihtiyaç duyar. BirDış Mekan Daimi Mıknatıslı Devre Kesicibu gereksinimleri karşılamak için vakum kesinti teknolojisini kalıcı mıknatıslı çalışma mekanizmasıyla birleştirir. Bu makale, teknolojinin nasıl çalıştığını, nerede uygulanabileceğini, satın almadan önce hangi teknik faktörlerin değerlendirilmesi gerektiğini ve modern güç dağıtım sistemlerindeki operasyonel zorlukların azaltılmasına nasıl yardımcı olabileceğini açıklamaktadır.
Orta gerilim dağıtım şebekeleri zorlu koşullar altında çalışmaktadır. Besleyici, trafo bağlantısı, endüstriyel otobüs, demiryolu güç sistemi veya yenilenebilir enerji kurulumundaki bir arıza, elektrik beslemesini kesebilir ve değerli ekipmanlara zarar verme potansiyeline sahiptir. Bu nedenle devre kesici koruma zincirinin kritik bir parçasıdır.
Ancak modern operatörler aynı anda birçok zorlukla karşı karşıyadır. Ekipman neme, toza, ultraviyole radyasyona, sıcaklık değişikliklerine ve diğer çevresel streslere maruz kalabileceği dış mekanlara kurulabilir. Aynı zamanda dağıtım ağları daha otomatik hale geliyor ve elektriksel komutlara tutarlı bir şekilde yanıt verebilen ve akıllı koruma ve kontrol sistemleriyle iletişim kurabilen ekipmanlara talep oluşuyor.
Geleneksel mekanik olarak çalıştırılan kırıcılar etkili bir şekilde çalışabilir ancak çalışma mekanizmaları birden fazla hareketli parça içerir. Mekanik aşınma, ayar gereklilikleri ve uzun servis süreleri boyunca tutarsız çalışma, özellikle sık sık değiştirme gerektiren kurulumlarda endişe kaynağı olabilir.

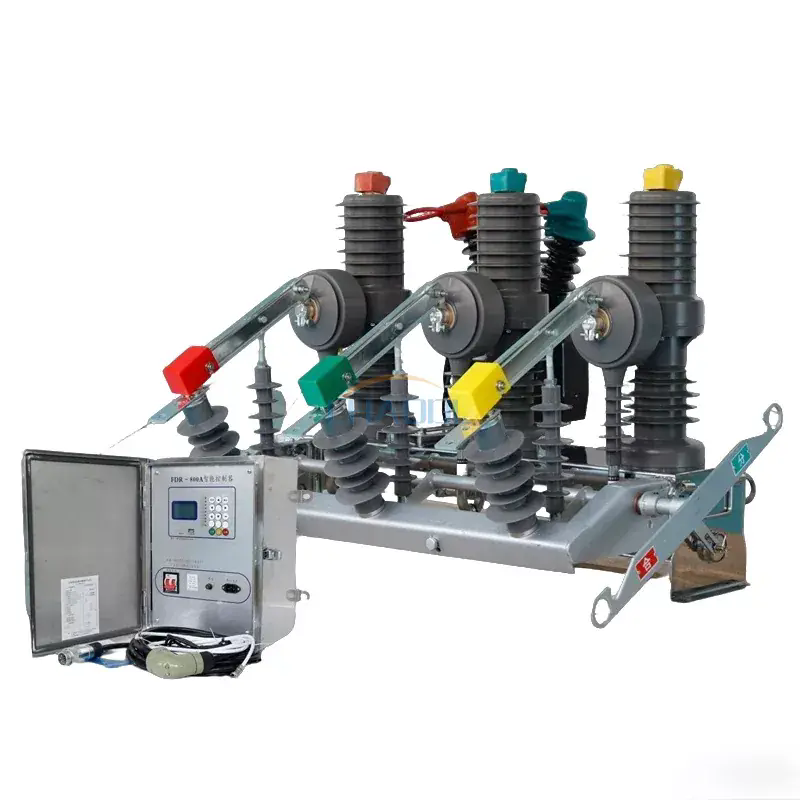

Dış Mekan Kalıcı Mıknatıslı Devre Kesici, bir vakum kesiciyi kalıcı mıknatıslı bir aktüatörle birleştirerek bu zorlukların üstesinden gelir. Sonuç, güvenilir çalışma, azaltılmış mekanik karmaşıklık ve modern dağıtım sistemlerine entegrasyon için tasarlanmış kompakt bir orta gerilim anahtarlama çözümüdür.
Çalışma prensibi iki temel teknolojiye dayanmaktadır:vakum kesintisiVekalıcı mıknatıs çalıştırma.
Normal çalışma sırasında devre kesici, akımın iletken yolundan akmasına izin verir. Koruma sistemi anormal bir durum tespit ettiğinde, çalıştırma mekanizması kontakları açma komutunu alır. Kalıcı mıknatıslı aktüatör, vakum kesicinin içindeki kontakları ayırarak mekanizmayı çalıştırır.
Kontaklar ayrıldığında kısa süreliğine bir elektrik arkı oluşabilir. Kontaklar bir vakum kesicinin içinde bulunduğundan, akım doğal kesinti noktasından geçerken ark hızla söner. Devre daha sonra arızadan elektriksel olarak izole edilir.
Kapatma işlemleri için aktüatör, kontakları gerekli konumlarına geri getirir. Kontrollü hareket, tekrarlanabilir anahtarlama performansı sağlanmasına yardımcı olur.
Bu çalışma sırası şu şekilde özetlenebilir:
Bu teknolojilerin kombinasyonu özellikle operatörlerin karmaşık yay tabanlı işletim yapısına dayanmadan hızlı anahtarlama ve güvenilir mekanik performansa ihtiyaç duyduğu durumlarda kullanışlıdır.
Çalışma mekanizması devre kesicinin güvenilirliği üzerinde doğrudan etkiye sahiptir. Kalıcı mıknatıs mekanizması, anahtarlama mekanizmasının hareketini kontrol etmek ve çalışma konumunu korumak için elektromanyetik kuvvet kullanır.
Daha fazla sayıda mekanik aktarım elemanı içeren mekanizmalarla karşılaştırıldığında, kalıcı mıknatıslı bir aktüatör daha az sayıda hareketli bileşene sahip olabilir. Bu, potansiyel mekanik aşınma noktalarını azaltır ve tutarlı açılma ve kapanma davranışının korunmasına yardımcı olur.
| Düşünce | Kalıcı Mıknatıs Mekanizması | Geleneksel Mekanik Mekanizma |
|---|---|---|
| Mekanik karmaşıklık | Nispeten basit işletim yapısı | Daha fazla mekanik şanzıman parçası içerebilir |
| Bileşenleri taşıma | Azaltılmış mekanik hareketli parça sayısı | Genellikle daha fazla mekanik bileşen |
| Bakım talebi | Az bakım gerektiren operasyon için tasarlandı | Periyodik inceleme ve ayarlama gerektirebilir |
| Geçiş tutarlılığı | Kararlı elektromanyetik çalıştırma | Daha çok mekanik duruma bağlı olabilir |
| Sık değiştirme | Tekrarlanan işlem gerektiren uygulamalara çok uygundur | Seçim mekanizma tasarımına ve görev döngüsüne bağlıdır |
Pratik avantaj yalnızca bileşen sayısında bir azalma değildir. Devre kesiciler bakım erişiminin zor olduğu veya planlanmamış arıza sürelerinin önemli işletme maliyeti yaratabileceği yerlere kurulduğunda, işletme mekanizması da önemli bir faktördür.
Düzgün tasarlanmış bir Dış Mekan Kalıcı Mıknatıslı Devre Kesici, birkaç koordineli elektrik, mekanik ve yalıtım bileşeni içerir. Her bileşen güvenli anahtarlamaya ve güvenilir çalışmaya katkıda bulunur.
Bu bileşenler birlikte çalıştığı için seçim asla yalnızca nominal gerilime dayandırılmamalıdır. Elektrik görevinin tamamı, kurulum ortamı, kontrol gereksinimleri ve sistem koruma stratejisi dikkate alınmalıdır.
En önemli avantajlardan biri basitleştirilmiş mekanik işletim sistemidir. Daha az mekanik aşınma noktasıyla rutin mekanik ayarlamalar azaltılabilir. Bu özellikle bakım erişiminin uygun olmadığı dış mekan trafo merkezleri, uzak dağıtım ağları ve endüstriyel tesisler için değerli olabilir.
Kalıcı mıknatıslı çalıştırma, kontrollü elektromanyetik hareket sağlar. Kesici koruma, otomasyon veya uzaktan kontrol sistemleri tarafından tekrar tekrar çalıştırıldığında tutarlı açma ve kapama davranışı önemlidir.
Vakum kesici, devre kesme odasının ark söndürme için geleneksel izolasyon gazları veya sıvı ortam kullanmasını gerektirmeden etkili ark kesintisi sağlar. Bu, vakum teknolojisini birçok orta gerilim dağıtım uygulamasına çok uygun hale getirir.
Aktüatör, anahtarlama işlemleri için gereken enerjinin azaltılmasına yardımcı olabilecek şekilde verimli çalışacak şekilde tasarlanmıştır. Kesin enerji tüketimi spesifik konfigürasyona ve kontrol sistemine bağlıdır, bu nedenle proje özellikleri her zaman son seçimden önce kontrol edilmelidir.
Dış mekan dağıtım ekipmanı çevresel maruziyetle baş etmelidir. Uygun şekilde tasarlanmış bir dış mekan kesici muhafazası, dahili bileşenlerin neme, toza, ultraviyole ışınlarına ve değişen hava koşullarına karşı korunmasına yardımcı olur.
Tekrarlanan anahtarlama gerektiren uygulamalar için mekanik dayanıklılık önemli bir satın alma kriteridir. Anqiang ürün spesifikasyonu, uygulanabilir Dış Mekan Sabit Mıknatıslı Devre Kesici konfigürasyonu için 10.000 operasyona kadar mekanik ömrü belirtir.
Modern güç ağları giderek daha fazla uzaktan kontrole, izlemeye ve otomatik arıza yönetimine güveniyor. Uygun şekilde yapılandırılmış bir kalıcı mıknatıslı devre kesici, SCADA ve dağıtım otomasyon sistemleriyle entegrasyonu destekleyerek operatörlerin daha duyarlı elektrik ağları oluşturmasına olanak tanır.
Yalnızca adına veya voltaj sınıfına göre bir devre kesici seçmek, uygun olmayan bir konfigürasyona yol açabilir. Alıcılar kesici özelliklerini kurulumun gerçek elektriksel özellikleriyle karşılaştırmalıdır.
| Parametre | Örnek Şartname | Neden Önemlidir? |
|---|---|---|
| Nominal gerilim | 12 kV / 24 kV | Dağıtım sisteminin nominal gerilim sınıfına uygun olmalıdır. |
| Nominal frekans | 50Hz | Güç sistemi frekansına karşılık gelmelidir. |
| Nominal akım | 630A / 1250A | Sürekli akım taşıma yeteneğini tanımlar. |
| Kısa devre kesme akımı | 20 ka / 25 ka | Kesicinin arıza akımı kesme yeteneğini gösterir. |
| Tepe dayanım akımı | 50kA / 63kA | Kısa süreli elektromanyetik stresi değerlendirmek için önemlidir. |
| Yıldırım darbe dayanım gerilimi | 125kV / 145kV | Yalıtım koordinasyonu ve geçici koruma için önemlidir. |
| Mekanik ömür | 10.000'e kadar işlem | Sık sık geçiş yapılmasının beklendiği durumlarda kullanışlıdır. |
Anqiang tarafından sağlanan ürün bilgileri, ilgili modeller için 12 kV ve 24 kV nominal gerilim konfigürasyonlarını, 630 A ve 1250 A nominal akımları ve 20 kA ve 25 kA kısa devre kesme kapasitelerini listelemektedir.
Gerçek seçim, her konfigürasyonun aynı derecelendirmelere sahip olduğunu varsaymak yerine her zaman tam sistem tasarımına, geçerli standartlara, koruma koordinasyonuna ve projeye özel gereksinimlere dayanmalıdır.
Dış mekan yapısı, vakum kesintisi ve sabit mıknatıslı çalışmanın birleşimi, bu ekipmanı çok çeşitli orta gerilim uygulamaları için uygun hale getirir.
Anqiang, Dış Mekan Daimi Mıknatıslı Devre Kesicinin uygulama alanları arasında kamu hizmeti trafo merkezlerini, dağıtım ağlarını, demiryolu elektrifikasyonunu, madencilik, endüstriyel güç sistemlerini ve yenilenebilir enerji kurulumlarını tanımlamaktadır.
Ürün kataloğundan ziyade elektrik sisteminden yola çıkılarak doğru kesici seçilmelidir. Pratik bir seçim süreci hem eksik spesifikasyonları hem de gereksiz aşırı boyutlandırmayı önleyebilir.
Bu yaklaşım, kesiciyi yalnızca nominal akıma veya satın alma fiyatına göre seçmekten daha güvenilirdir. Ekipmanın bakımı zorsa, kontrol sistemiyle uyumsuzsa veya arıza seviyesiyle yanlış eşleştirilmişse, daha düşük bir başlangıç maliyeti pahalı hale gelebilir.
Kalıcı mıknatıslı devre kesiciler mekanik bakımı azaltacak şekilde tasarlanmış olsa da, düşük bakım, sıfır denetim anlamına gelmez. Orta gerilim ekipmanları için disiplinli bir çalışma programı önemini korumaktadır.
Dış mekan ekipmanları için çevre denetimi özellikle önemlidir. Nem, kirlilik, korozyon ve mekanik hasar, kesicinin kendisi sağlam bir tasarıma sahip olsa bile yalıtımı ve çalışma güvenilirliğini kademeli olarak etkileyebilir.
Bu nedenle önleyici bakım programı, devre kesiciyi yalıtılmış bir bileşen olarak ele almak yerine kurulumun tamamına odaklanmalıdır.
Dış Mekan Kalıcı Mıknatıslı Devre Kesici, vakum kesiciyi kalıcı mıknatıslı çalıştırma mekanizmasıyla birleştiren orta gerilimli bir devre kesicidir. Dış mekan dağıtım ve endüstriyel güç sistemlerinde güvenilir anahtarlama ve arıza kesintisi için tasarlanmıştır.
Yapılandırma üreticiye ve proje gereksinimlerine bağlıdır. Anqiang'ın ZW32-12G ve ZW32-24G ürün ailesi, 12 kV ve 24 kV orta gerilim uygulamaları için tasarlanmıştır.
Mekanizma, mekanik karmaşıklığı azaltabilir, tutarlı anahtarlama hareketi sağlayabilir, mekanik aşınmayı azaltabilir ve az bakım gerektiren çalışmayı destekleyebilir. Bu özellikler özellikle sık sık anahtarlamaya maruz kalan ekipmanlar için değerlidir.
Evet. Uygun şekilde yapılandırılmış bir ünite, dağıtım otomasyonu, SCADA, uzaktan izleme ve akıllı koruma sistemleriyle entegre edilebilir. Her proje için tam iletişim ve kontrol konfigürasyonu onaylanmalıdır.
Evet. Dış mekan sabit mıknatıslı devre kesiciler, gerilim, akım, arıza-kesinti, izolasyon ve kontrol özelliklerinin kurulum gereksinimlerine uygun olduğu güneş ve rüzgar enerjisi dağıtım sistemlerinin orta gerilim bölümlerinde kullanılabilir.
Mekanik dayanıklılık, spesifik modele ve çalışma koşullarına bağlıdır. Geçerli Anqiang spesifikasyonu, 10.000 operasyona kadar mekanik ömrü listeler.
Doğru bir teknik öneri için sistem voltajını, nominal akımı, kısa devre seviyesini, frekansı, kurulum ortamını, anahtarlama görevini, kontrol voltajını, otomasyon gerekliliklerini, montaj düzenini ve geçerli tüm proje standartlarını sağlayın. Bu bilginin erken sağlanması, daha sonra spesifikasyon değişikliklerini azaltabilir.
Dış Mekan Kalıcı Mıknatıslı Devre Kesici, farklı bir aktüatöre sahip geleneksel bir anahtarlama cihazından daha fazlasıdır. Vakum kesintisini kalıcı mıknatıs işlemiyle birleştirerek, modern orta gerilim ağlarının çeşitli pratik gereksinimlerini karşılar: güvenilir anahtarlama, azaltılmış mekanik karmaşıklık, daha düşük bakım gereksinimleri, dış mekana uyarlanabilirlik ve giderek otomatikleşen güç dağıtım sistemleriyle uyumluluk.
Alıcılar için en önemli nokta devre kesiciyi gerçek elektrik göreviyle eşleştirmektir. Nominal gerilim, sürekli akım, kısa devre kesinti kapasitesi, yalıtım seviyesi, anahtarlama frekansı, çevre koşulları, kontrol mimarisi ve kurulum gereksinimlerinin tümü, nihai bir karar verilmeden önce değerlendirilmelidir.
Anqiang, 12 kV ve 24 kV sistemler etrafında tasarlanan konfigürasyonlarla ve dağıtım ağları ve trafo merkezlerinden endüstriyel, demiryolu, madencilik ve yenilenebilir enerji projelerine kadar çeşitli uygulamalarla orta gerilim uygulamaları için Dış Mekan Sabit Mıknatıslı Devre Kesici çözümleri sunmaktadır.
Orta gerilim projeniz için güvenilir bir Dış Mekan Kalıcı Mıknatıslı Devre Kesici mi arıyorsunuz?Sistem voltajınızı, nominal akımı, arıza seviyesini, kurulum ortamını ve kontrol gereksinimleriniziAnqiangUygun bir konfigürasyonu görüşmek üzere.Bize UlaşınÜrün bilgileri, teknik destek ve uygulamanıza uygun bir çözüm için.
Önemli:Devre kesici seçimi ve kurulumu kalifiye elektrik uzmanları tarafından geçerli yerel standartlara, sistem koruma gerekliliklerine ve üreticinin teknik belgelerine göre gerçekleştirilmelidir.
-
