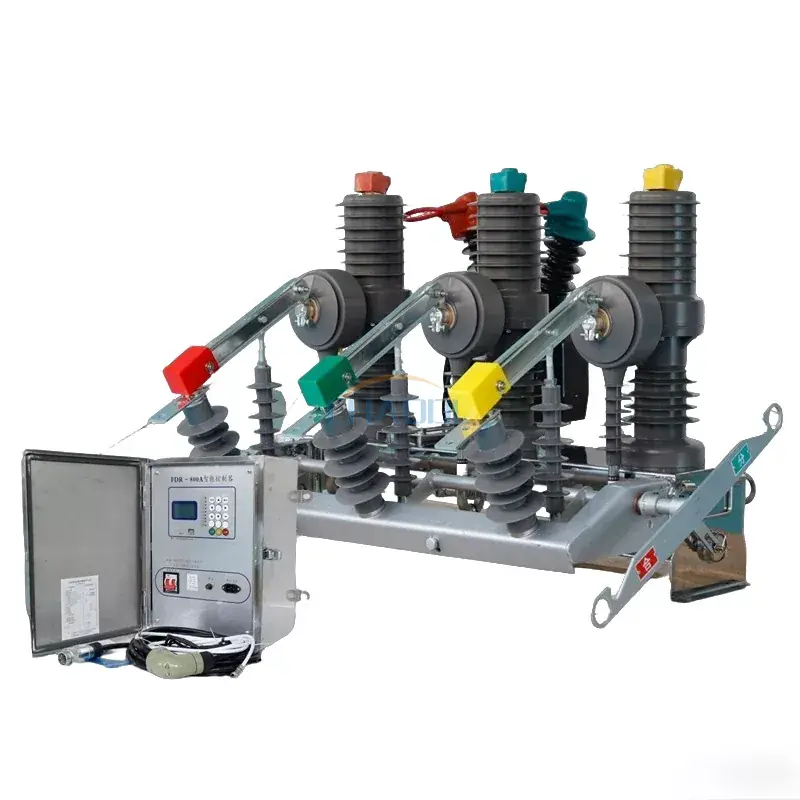

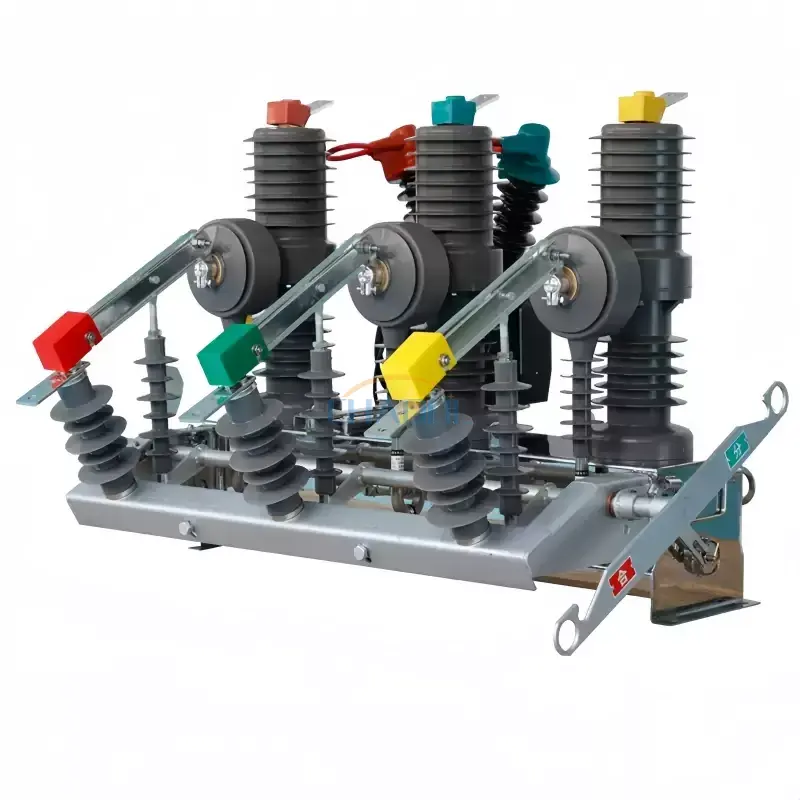

Dış mekan sabit mıknatıslı devre kesicinin ZW32-12G veya ZW32-24G ürün modelleri vardır. Nominal gerilimi 12KV veya 24KV olan üç fazlı AC 50Hz dış mekan anahtarlama cihazıdır. Dış Mekan Sabit Mıknatıslı Devre Kesici, çeşitli yük akımlarını ve sık çalışma durumlarını değiştirmek için uygundur ve ayrıca kentsel elektrik şebekelerinde, kırsal elektrik şebekelerinde, madenlerde ve demiryollarında güç ekipmanlarının yapımında ve yenilenmesinde de kullanılabilir.
|

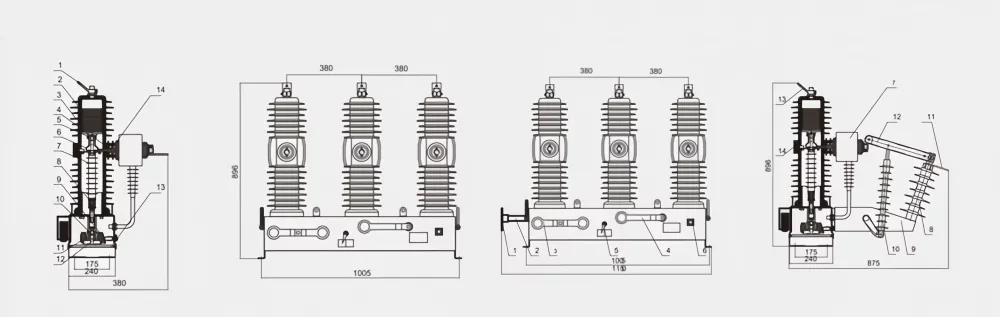

1-Üst çıkış 2-Vakum kesici 3-Yalıtım tüpü 4-Alt çıkış hattı 5-İletken klips 6-Yumuşak bağlantı 7-İzolasyon çekme çubuğu 8-Kontak baskı yayı 9-Açma yayı 10-Sürücü bağlantı kartı 11-Mekanizma çıkış mili 12-Çalıştırma mekanizması 13-Kurumsal kutu 14-Akım trafosu |
1-Çalıştırma kolu 2-İzole mil 3-Devre kesici manuel açma ve kapama kolu 4-Devre kesici enerji depolama kolu 5-Ayırma ve birleştirme talimatları 6-Kablo fişi 7-Akım trafosu 8-İzolatör 9-İzolasyon rafı 10-İzole edici numune çubuğu 11-Terminal bloğu (giriş tarafı) 12-İzolasyon bıçağı 13-Terminal bloğu (çıkış ucu) 14-Kesici |
|
Proje Adı |
Parametre değeri |
|
Nominal gerilim |
12/24kV |
|
Nominal frekans |
50 Hz |
|
Nominal akım |
630/1250A |
|
Nominal kısa devre kesme akımı |
20/25kA |
|
Nominal tepe dayanım akımı (tepe değeri) |
50/63kA |
|
Nominal kısa devre yapma akımı tepe değeri |
50/63kA |
|
Nominal çalışma sırası |
0-0.3s-CO-180s-CO |
|
Mekanik ömür |
10.000 kez |
|
Nominal kısa devre kesme akımı ve kesme işlemi sayısı |
20 kez |
|
İkincil devre için 1 dakikalık güç frekansı dayanım gerilimi testi |
2kV |
|
Yıldırım darbesine dayanma gerilimi tepe değeri |
125/145kA |
|
Ağırlık |
115kg |
