40.5KV Akım Trafolu Trafo Merkezi Devre Kesici

ZW7-40.5 40.5KV Akım Trafolu Trafo Merkezi Devre Kesici, trafo merkezleri, enerji santralleri, endüstriyel tesisler ve kentsel veya kırsal güç dağıtım ağları için tasarlanmış yüksek voltajlı bir dış mekan vakumlu devre kesicidir. Orta ve yüksek gerilim elektrik sistemleri için güvenilir anahtarlama, koruma, ölçüm ve kontrol fonksiyonları sağlamak üzere yüksek performanslı bir vakum kesiciyi entegre akım transformatörleriyle birleştirir.

Devre kesici, vakum kesiciyi barındıran bir üst porselen izolatöre ve mükemmel mekanik dayanıklılık ve yalıtım performansı sağlayan bir alt porselen destek izolatörüne sahiptir. Harici akım transformatörleri, kurulum ve bakım işlemlerini basitleştirirken doğru akım izleme ve koruma koordinasyonu sağlar.

Uzun süreli dış mekan hizmeti için tasarlanan bu 40,5KV vakumlu devre kesici, mükemmel sızdırmazlık performansı, eskimeye karşı güçlü direnç, üstün dielektrik dayanımı ve olağanüstü çevresel uyumluluk sunar. Vakum kesme teknolojisi, yangın ve patlama risklerini ortadan kaldırırken, uzun elektriksel ve mekanik servis ömrü sağlar.

33KV, 35KV ve 40,5KV gerilim değerlerinde mevcut olan ZW7 serisi, iletim ve dağıtım ağlarında yük akımı anahtarlama, aşırı yük koruması, kısa devre kesintisi ve sistem izolasyonu için yaygın olarak kullanılır.

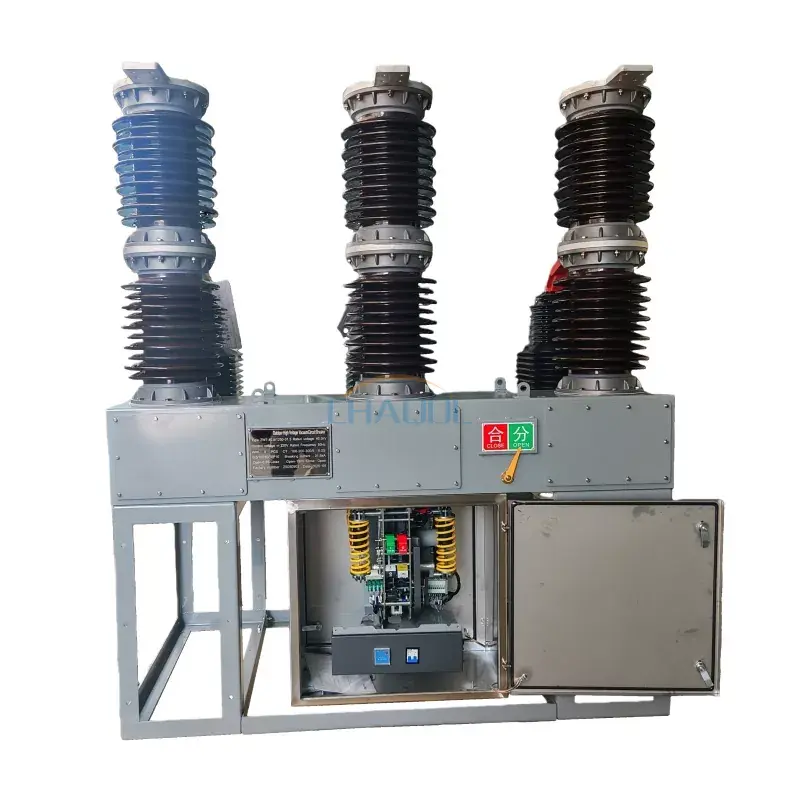

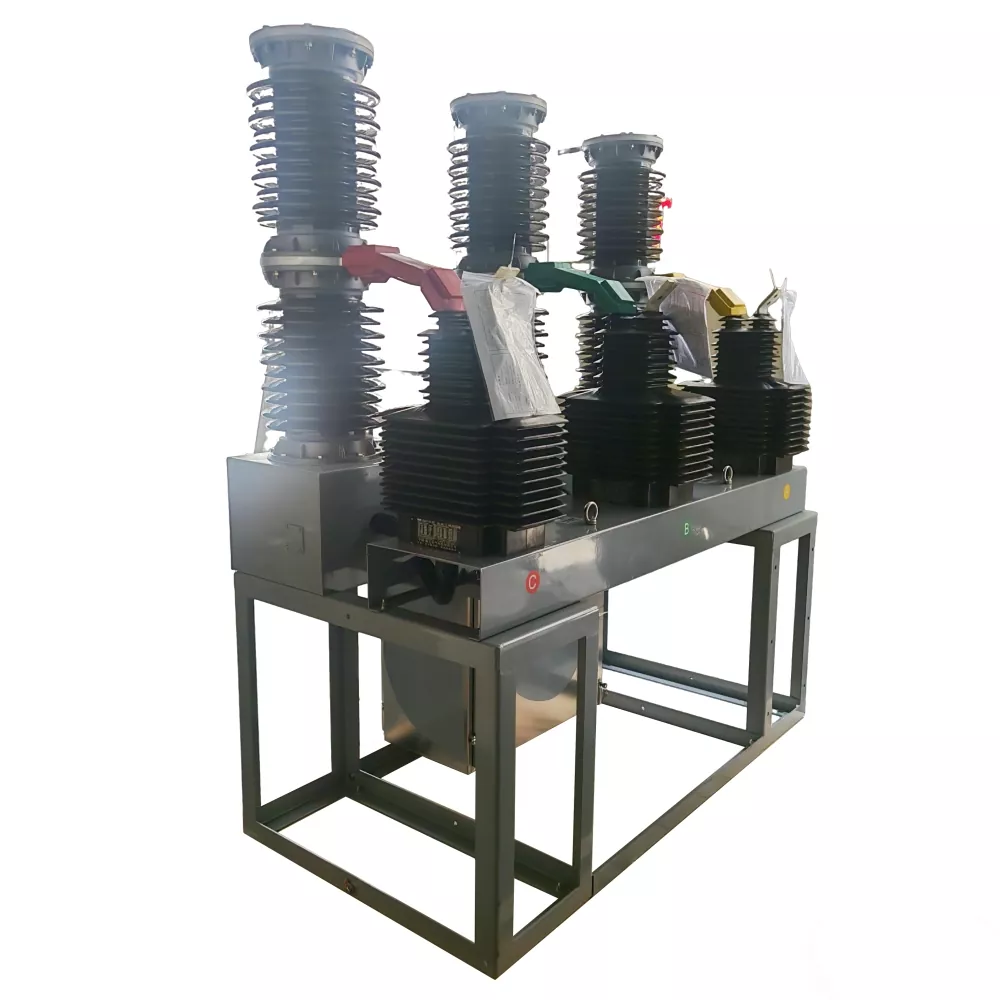

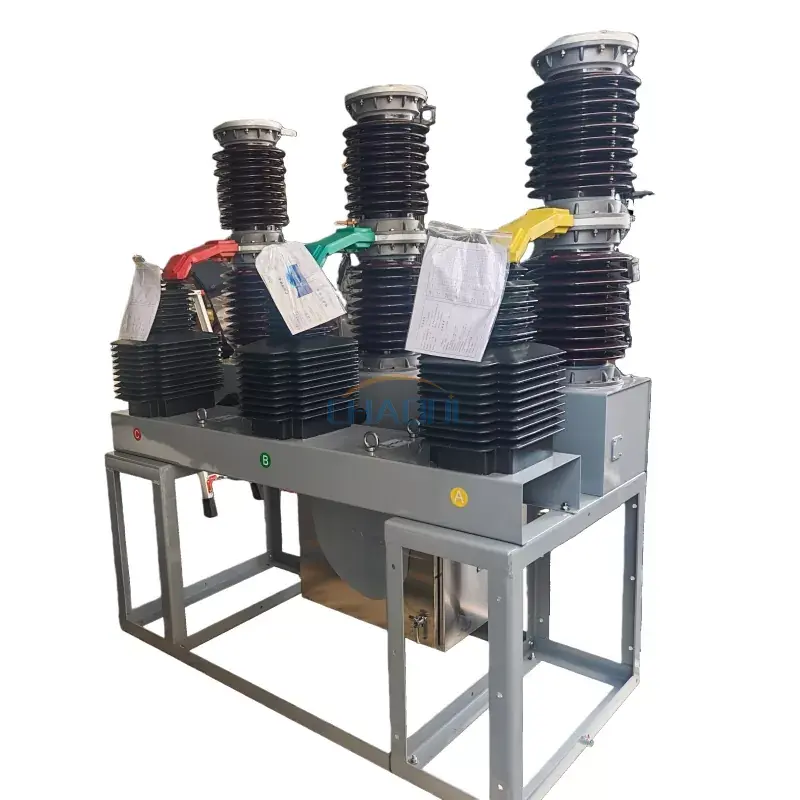

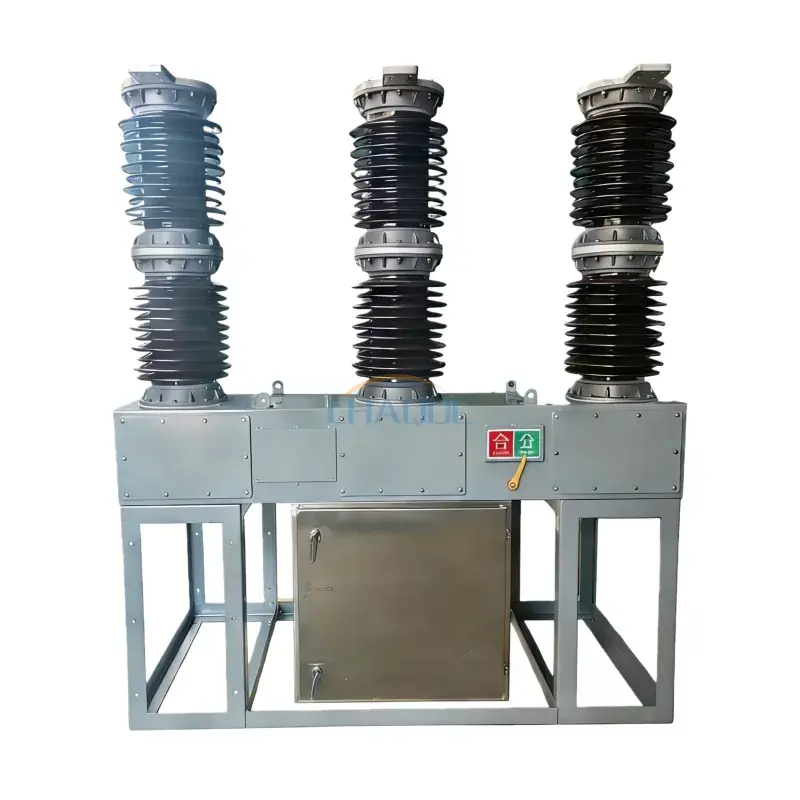

Ürün Görünüm Diyagramı

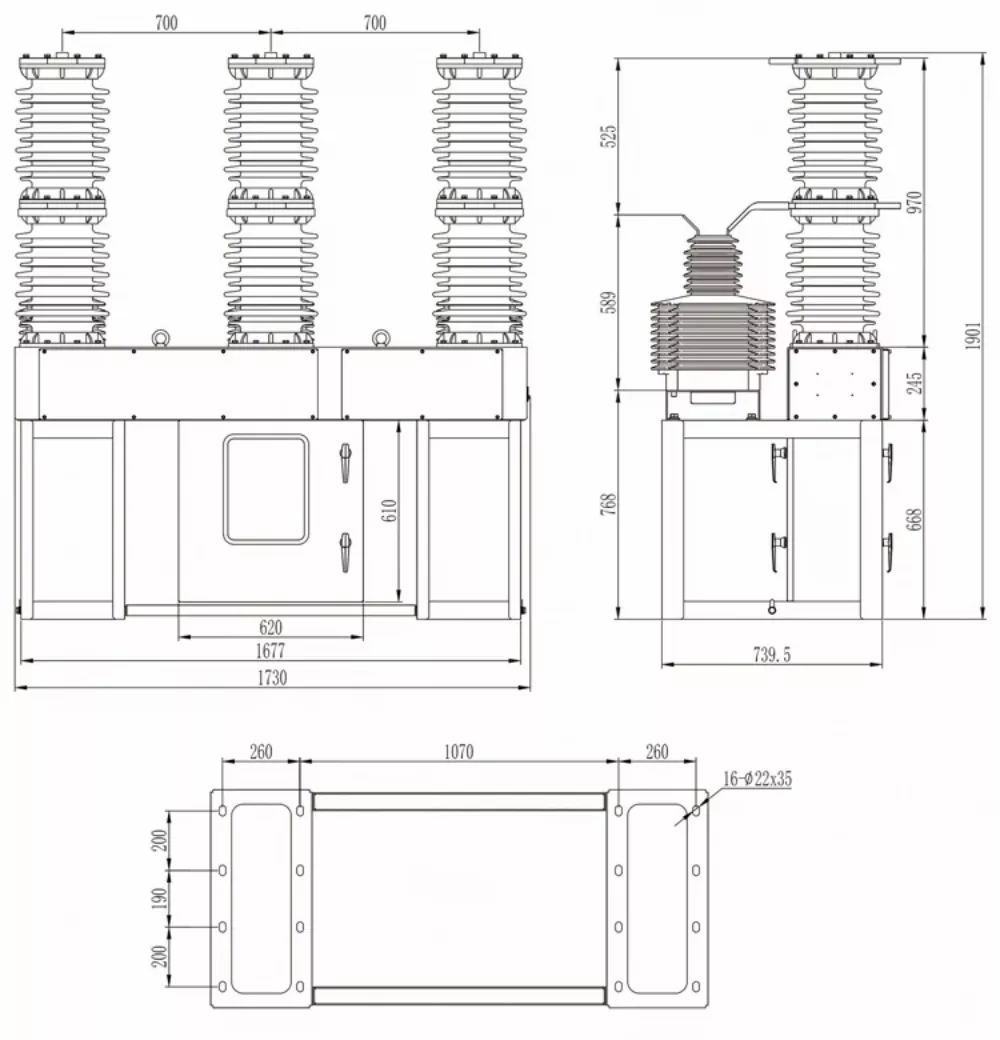

Boyut Çizimi

Teknik Parametreler

Ürün Özellikleri

• Gelişmiş vakum kesintisi teknolojisi, güvenilir ark söndürme ve arıza izolasyonu sağlar.
• Entegre akım transformatörleri doğru ölçüm, izleme ve koruma fonksiyonları sağlar.
• 33KV, 35KV ve 40,5KV orta gerilim ve yüksek gerilim dağıtım sistemlerine uygundur.
• Yüksek mukavemetli porselen izolatörler mükemmel izolasyon performansı ve mekanik stabilite sunar.
• Yalıtımlı vakum kesici tasarımı, uzun servis ömrü ve minimum bakım gereksinimi sağlar.
• Yaşlanmaya, neme, kirliliğe ve zorlu dış ortam koşullarına karşı mükemmel direnç.
• Esnek sistem entegrasyonu için hem manuel hem de motorlu çalışmayı destekler.
• Bağımsız akım trafosu yapısı muayeneyi, kalibrasyonu, değiştirmeyi ve bakımı kolaylaştırır.
• 31,5KA'ya kadar yüksek kısa devre kesme kapasitesi, güvenilir güç sistemi koruması sağlar.
• Yağ yok, patlama riski yok ve çevre dostu çalışma.

Uygulamalar

40.5KV Akım Trafolu Trafo Merkezi Devre Kesici, güvenilir anahtarlama, koruma ve kontrol fonksiyonları gerektiren orta gerilim ve yüksek gerilim güç sistemlerinde yaygın olarak kullanılmaktadır.

• Elektrik trafo merkezleri
• Güç iletim ve dağıtım ağları
• Yardımcı şebeke projeleri
• Hidroelektrik santraller
• Termik santraller
• Rüzgar enerjisi üretim sistemleri
• Güneş enerjisi projeleri
• Madencilik ve metalurji tesisleri
• Endüstriyel üretim tesisleri
• Demiryolu ve ulaşım güç kaynağı sistemleri
• Kentsel ve kırsal elektrik dağıtım ağları

Teknik Avantajlar

Geleneksel yağlı devre kesiciler ve SF6 devre kesicilerle karşılaştırıldığında ZW7-40.5 Dış Mekan Vakumlu Devre Kesici üstün operasyonel güvenilirlik, daha az bakım gereksinimleri ve daha uzun servis ömrü sunar. Vakum kesici, kapalı bir vakum odası içindeki arkları etkili bir şekilde söndürür, temas erozyonunu en aza indirir ve anahtarlama performansını artırır.

Entegre akım trafosu tasarımı, doğru röle korumasını, arıza izlemeyi, akım ölçümünü ve sistem otomasyonunu destekleyerek onu modern akıllı şebeke ve güç dağıtım uygulamaları için ideal bir çözüm haline getirir.

Mükemmel dielektrik dayanımı, yüksek mekanik dayanıklılığı ve zorlu çevre koşullarında istikrarlı çalışmasıyla 40,5KV Vakumlu Devre Kesici dünya çapında kamu hizmeti şirketleri, EPC yüklenicileri ve elektrik altyapı projeleri için tercih edilen bir seçimdir.

Sıkça Sorulan Sorular

40.5KV vakumlu devre kesici ne için kullanılır?

40,5KV vakumlu devre kesici, trafo merkezlerinde ve elektrik dağıtım ağlarında yük akımlarını, aşırı yük akımlarını ve kısa devre arıza akımlarını keserek orta gerilim ve yüksek gerilim güç sistemlerini korumak ve kontrol etmek için kullanılır.

Akım trafosu neden devre kesiciye entegre edilir?

Entegre akım trafosu, doğru akım ölçümü, koruma rölesi girişi, arıza izleme ve otomasyon kontrol fonksiyonları sağlayarak genel sistem güvenliğini ve operasyonel verimliliği artırır.

Vakumlu devre kesicilerin avantajları nelerdir?

Vakumlu devre kesiciler, geleneksel teknolojilerle karşılaştırıldığında hızlı ark söndürme, uzun servis ömrü, düşük bakım gereksinimleri, yüksek güvenilirlik, çevre dostu olma ve üstün elektriksel performans sağlar.

ZW7-40.5 devre kesici dış mekana monte edilebilir mi?

Evet. ZW7-40.5 Dış Mekan Vakumlu Devre Kesici, özellikle dış mekanda kurulum için tasarlanmıştır ve sıcaklık dalgalanmaları, nem ve kirlilik gibi çeşitli çevre koşullarına dayanabilir.

Hangi endüstriler yaygın olarak 40,5KV trafo merkezi devre kesicilerini kullanıyor?

Bu devre kesiciler kamu hizmetlerinde, trafo merkezlerinde, enerji üretim tesislerinde, yenilenebilir enerji projelerinde, madencilik faaliyetlerinde, endüstriyel tesislerde, ulaşım altyapısında ve büyük ölçekli elektrik dağıtım sistemlerinde yaygın olarak kullanılmaktadır.
