36kV Dahili Yüksek Gerilim Devre Kesici

The 36kV Dahili Yüksek Gerilim Devre Kesici(Modeli:ZN85-40.5), elektrik dağıtım sistemlerinin güvenilir şekilde korunması ve anahtarlanması için tasarlanmış orta gerilim vakumlu devre kesicidir. Entegre yaylı çalıştırma mekanizmasına sahip kompakt dikey yapıya sahip olup, mükemmel mekanik mukavemeti ve çalışma stabilitesini korurken montaj derinliğini önemli ölçüde azaltır.

Endüstriyel enerji dağıtımı, trafo merkezleri, enerji santralleri, madencilik operasyonları ve büyük ticari tesisler için tasarlanan36kV Dahili Yüksek Gerilim Devre Kesicinormal yük akımının, aşırı yük akımının ve kısa devre arıza akımının güvenilir şekilde anahtarlanmasını sağlar. Bakım dostu yapısı, uzun servis ömrü ve yüksek kesme performansı, onu modern orta gerilim şalt sistemleri için ideal bir çözüm haline getirmektedir.

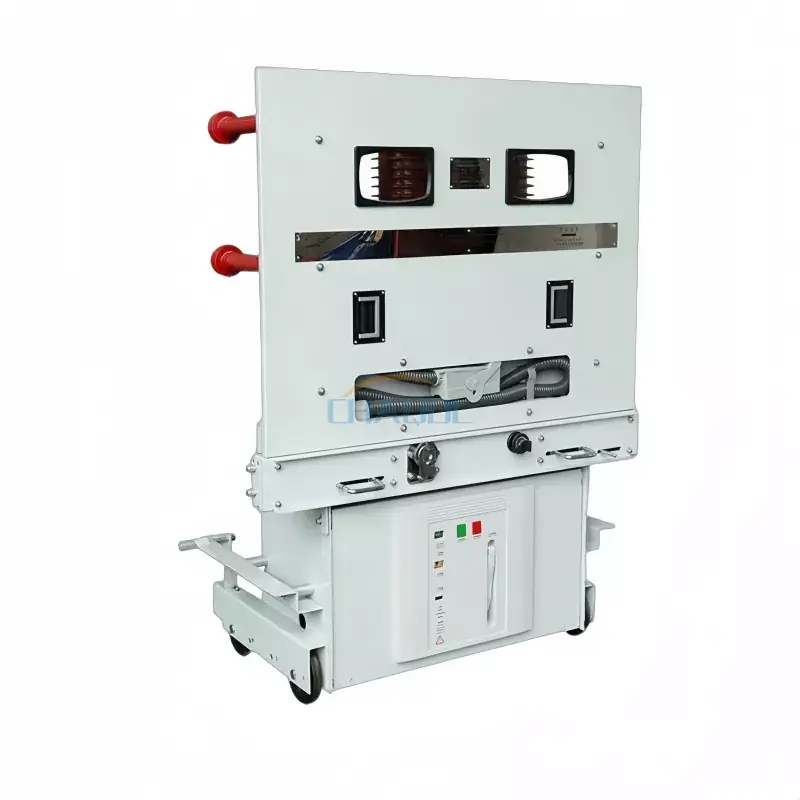

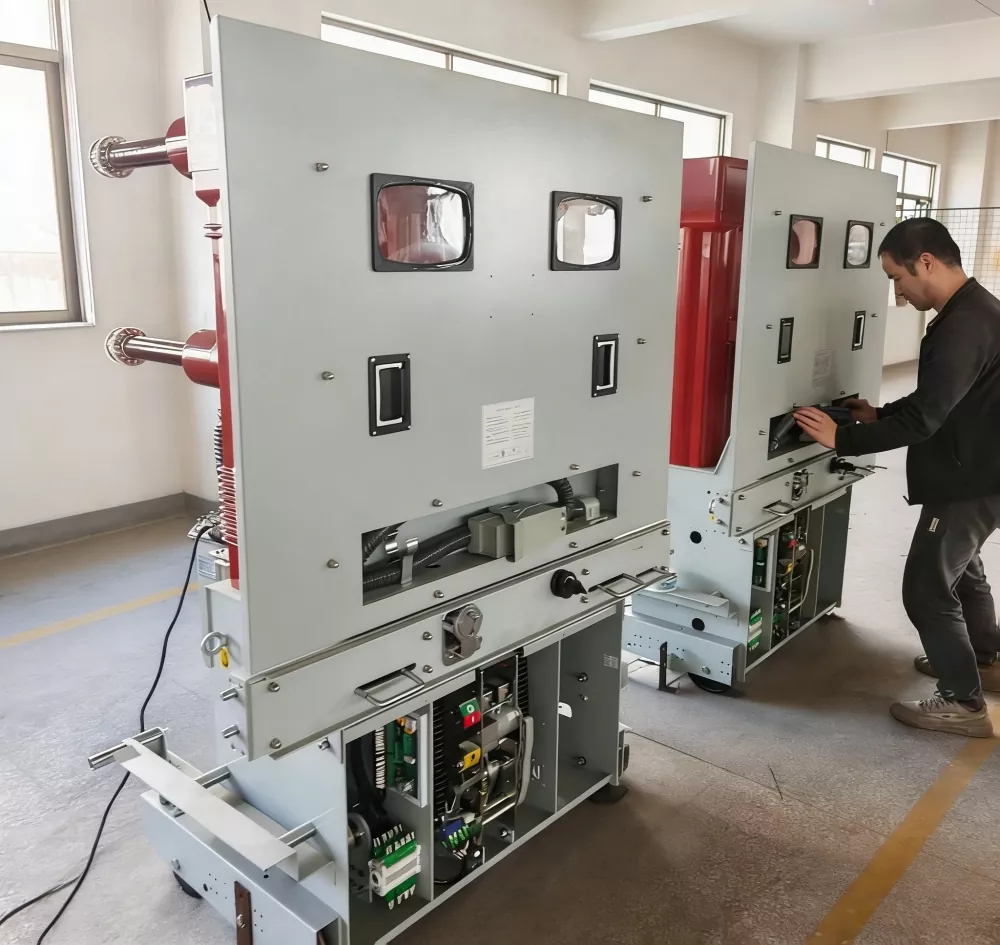

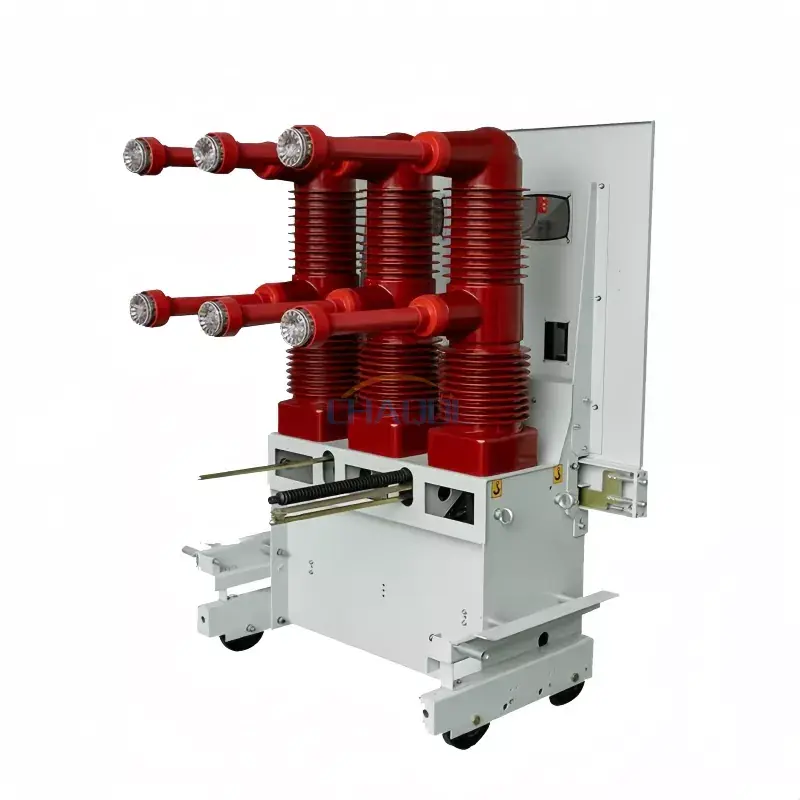

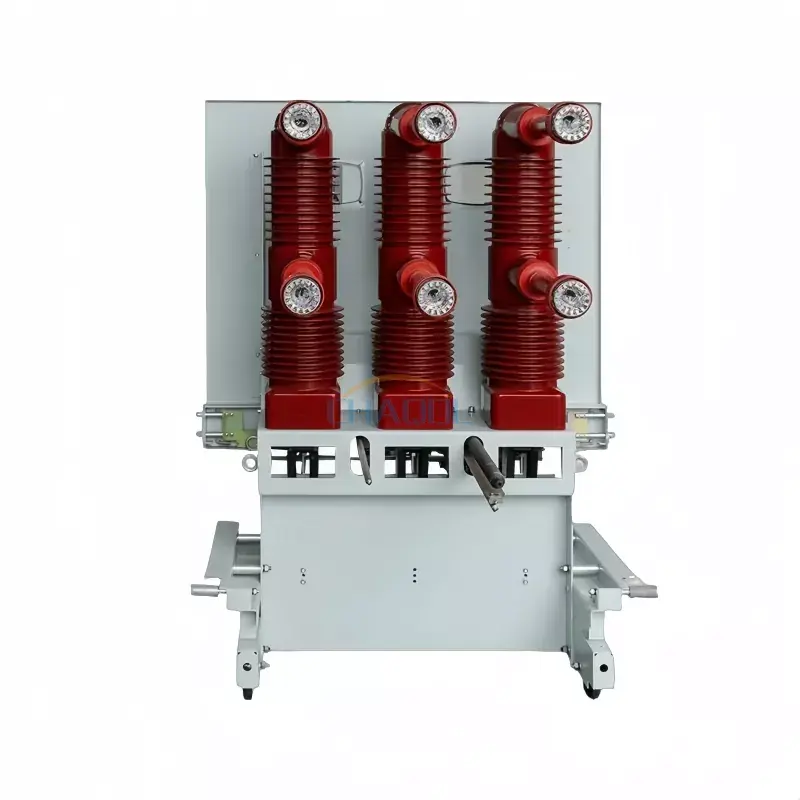

Ürün Fotoğrafları

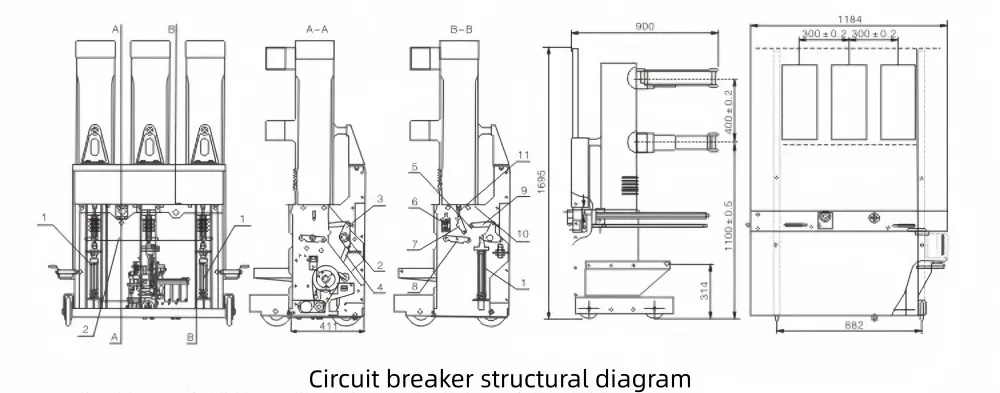

Ürün Boyutları Diyagramı

1. Açılış Yayı
2. Ana Şaft
3. Orta Kutup Krank Kolu
4. Transmisyon Çubuğu
5. Şanzıman Bağlantı Plakası
6. Yay ile İletişime Geçin
7/8/9. Şanzıman Bağlantı Plakaları
10. Yan Kutup Krank Kolu
11. Çubuk Ucu Küresel Rulman

Temel Özellikler

• Kompakt dikey montajlı yapı, şalt donanımı kurulum derinliğini en aza indirir.
• Yüksek performanslı vakum kesici, hızlı ark söndürme, mükemmel izolasyon geri kazanımı ve güvenilir arıza kesintisi sağlar.
• Bakım gerektirmeyen yaylı çalıştırma mekanizması maksimuma kadar destekler10.000 mekanik işlem, işletme maliyetlerini azaltır.
• Kararlı iletim sistemi, yüksek operasyonel güvenilirlikle birlikte sorunsuz açma ve kapama performansı sağlar.
• Hafif tasarım kurulumu, devreye almayı ve ekipman bakımını kolaylaştırır.
• Zorlu orta gerilim uygulamalarında sık anahtarlama işlemleri için uygundur.
• Enerji santralleri, trafo merkezleri, endüstriyel tesisler, madencilik işletmeleri ve kamu dağıtım ağları ile uyumludur.

Tipik Uygulamalar

The 36kV Dahili Yüksek Gerilim Devre Kesiciorta gerilim güç koruması ve kontrolü için yaygın olarak kullanılır:

• Enerji üretim tesisleri
• Elektrik trafo merkezleri
• Endüstriyel üretim tesisleri
• Madencilik işlemleri
• Petrokimya tesisleri
• Ticari ve altyapı güç dağıtım sistemleri
• Orta gerilim şalt panoları

Teknik Parametreler

Avantajları

• Orta gerilim şebekeleri için mükemmel kısa devre kesinti özelliği.
• Akım kesintisinden sonra yüksek dielektrik mukavemeti ve hızlı yalıtım geri kazanımı.
• Yalıtılmış vakum kesici ve optimize edilmiş yay mekanizması sayesinde düşük bakım gereksinimleri.
• Kompakt ayak izi, alanı kısıtlı şalt dolaplarına kuruluma olanak tanır.
• Uzun mekanik ve elektriksel servis ömrü, toplam sahip olma maliyetini azaltır.
• Sık anahtarlama koşullarında güvenilir performans.

Neden Ürünlerimizi Seçmelisiniz?

Bizim36kV Dahili Yüksek Gerilim Devre Kesicibirinci sınıf vakum kesiciler ve hassas mekanik bileşenler kullanılarak sıkı kalite kontrol prosedürleri altında üretilmektedir. İstikrarlı elektrik performansını ve uzun vadeli operasyonel güvenilirliği sağlamak için her ünite sevkıyattan önce kapsamlı fabrika testlerine tabi tutulur.

Dünya çapındaki çeşitli proje gereksinimlerini karşılamak için farklı anma akımları, çalışma gerilimleri, kurulum boyutları, yardımcı kontaklar ve anahtarlama donanımı eşleştirme çözümleri dahil olmak üzere OEM ve özelleştirilmiş konfigürasyonlar mevcuttur.

SSS

1. 36kV Dahili Yüksek Gerilim Devre Kesici ne için kullanılır?

Normal yük akımını, aşırı yük akımını ve kısa devre arıza akımını değiştirerek orta gerilim elektrik sistemlerini korumak ve kontrol etmek için tasarlanmıştır. Trafo merkezlerinde, enerji santrallerinde, endüstriyel tesislerde, madencilik faaliyetlerinde ve orta gerilim şalt sistemlerinde yaygın olarak kullanılmaktadır.

2. Vakumlu devre kesicinin ana avantajları nelerdir?

Vakumlu devre kesiciler hızlı ark söndürme, mükemmel yalıtım geri kazanımı, uzun mekanik ömür, düşük bakım gereksinimleri, kompakt boyutlar ve yüksek operasyonel güvenilirlik sağlar. İzolasyon yağı veya SF6 gazı gerektirmediğinden çevre dostudur.

3. Hangi voltaj ve akım değerleri mevcut?

Bu model nominal voltajları destekler36kV ve 40,5kV, nominal akım seçenekleriyle1250A, 1600A ve 2000A. Çeşitli güç dağıtım gereksinimlerini karşılamak için farklı kesme kapasiteleri mevcuttur.

4. 36kV Dahili Yüksek Gerilim Devre Kesici nereye monte edilebilir?

Trafo merkezlerinde, endüstriyel tesislerde, şebeke güç sistemlerinde, ticari binalarda, yenilenebilir enerji projelerinde ve madencilik tesislerinde kurulu iç mekan orta gerilim şalt cihazları için uygundur.

5. Devre kesici özelleştirilebilir mi?

Evet. Nominal akım, çalışma gerilimi, yardımcı kontaklar, kurulum boyutları, kontrol aksesuarları ve proje spesifikasyonlarına göre anahtarlama donanımı uyumluluğu dahil olmak üzere OEM ve özelleştirilmiş çözümler mevcuttur.

6. Mekanik servis ömrü ne kadardır?

Devre kesici,10.000 çalışma döngüsüBakım ve değiştirme maliyetlerini en aza indirirken güvenilir uzun vadeli performans sağlar.

7. Ürün uluslararası standartlara uygun mu?

Devre kesici, orta gerilim vakumlu devre kesiciler için geçerli IEC standartlarına göre üretilmiş ve test edilmiştir. Müşteri veya proje özelliklerine göre ek sertifikalar ve özelleştirilmiş teknik gereksinimler sağlanabilir.

8. Bu devre kesici mevcut şalt sistemlerine entegre edilebilir mi?

Evet. Çeşitli orta gerilim şalt panosu panellerine kolay entegrasyon için tasarlanmıştır. Mühendislik ekibimiz aynı zamanda retrofit veya yeni kurulum projeleri için özelleştirilmiş montaj boyutları ve teknik destek de sağlayabilir.
