24kV Yana Monte Vakumlu Devre Kesici

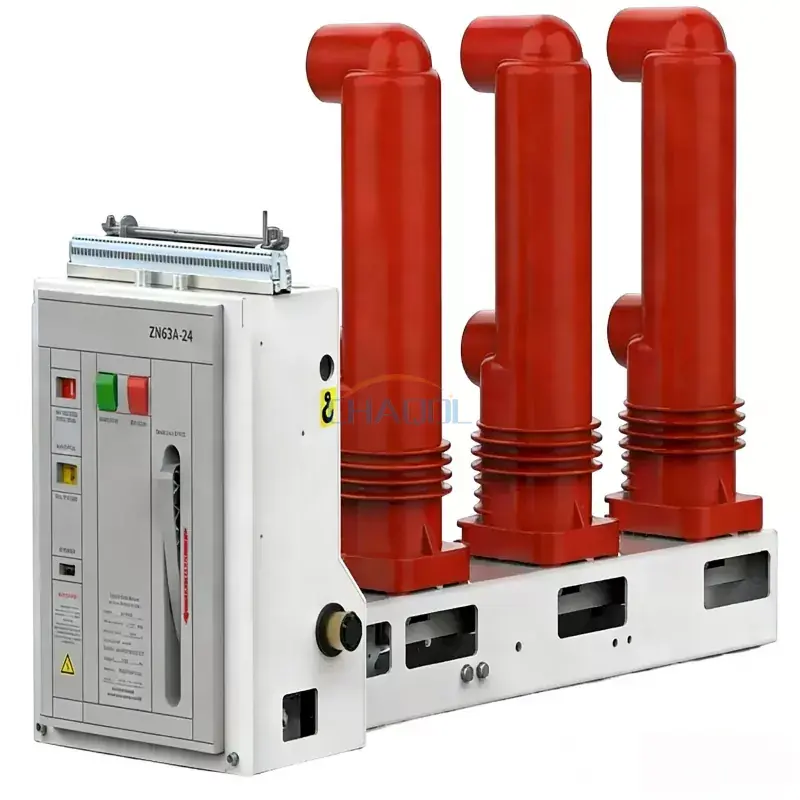

24KV yandan monteli vakumlu devre kesicinin ürün modeli ZN63A (VS1)-24'tür. Nominal gerilimi 24kV olan üç fazlı AC 50Hz güç sistemlerinde kullanılır. Temel özelliği, çalıştırma mekanizmasının ve devre kesici gövdesinin entegre tasarımıdır. Sabit olarak monte edilebildiği gibi, araba mekanizması ile çekmeceli ünite olarak da kullanılabilir. Çeşitli yük türlerine ve sık çalışma durumlarına uygulanabilir ve endüstriyel ve madencilik işletmelerinde, enerji santrallerinde ve trafo merkezlerinde elektrikli ekipmanların korunması ve kontrolü için kullanılabilir ve özellikle metalurji, kimya ve kömür endüstrileri için uygundur.

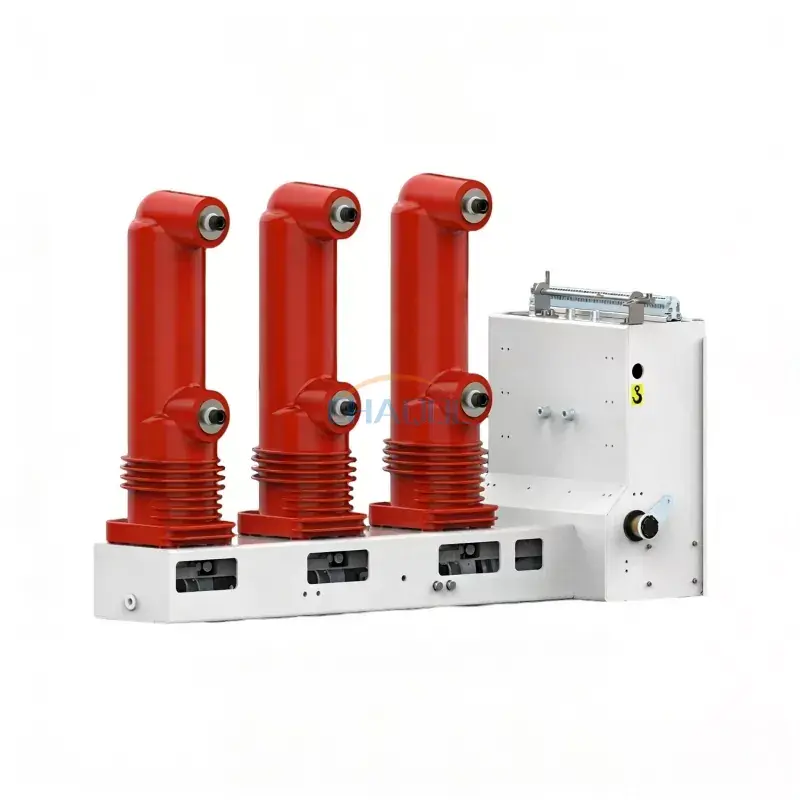

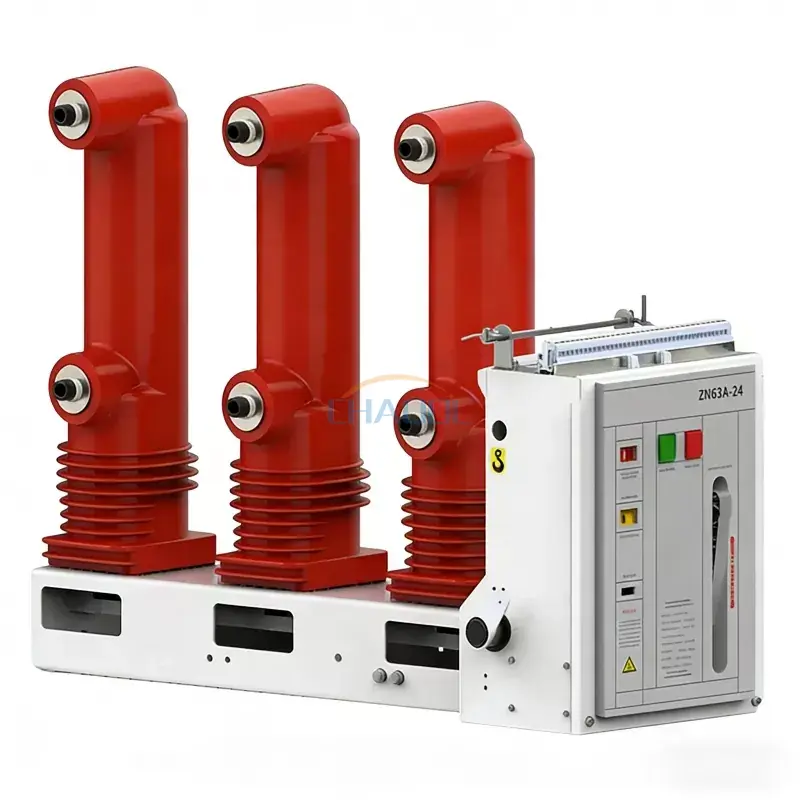

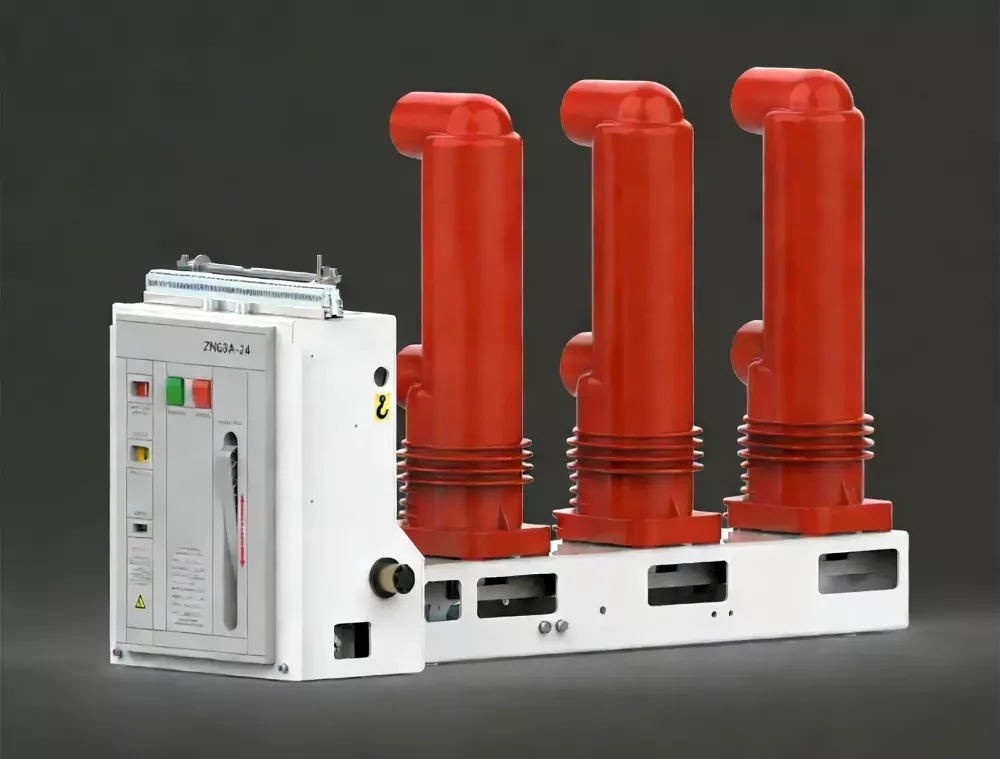

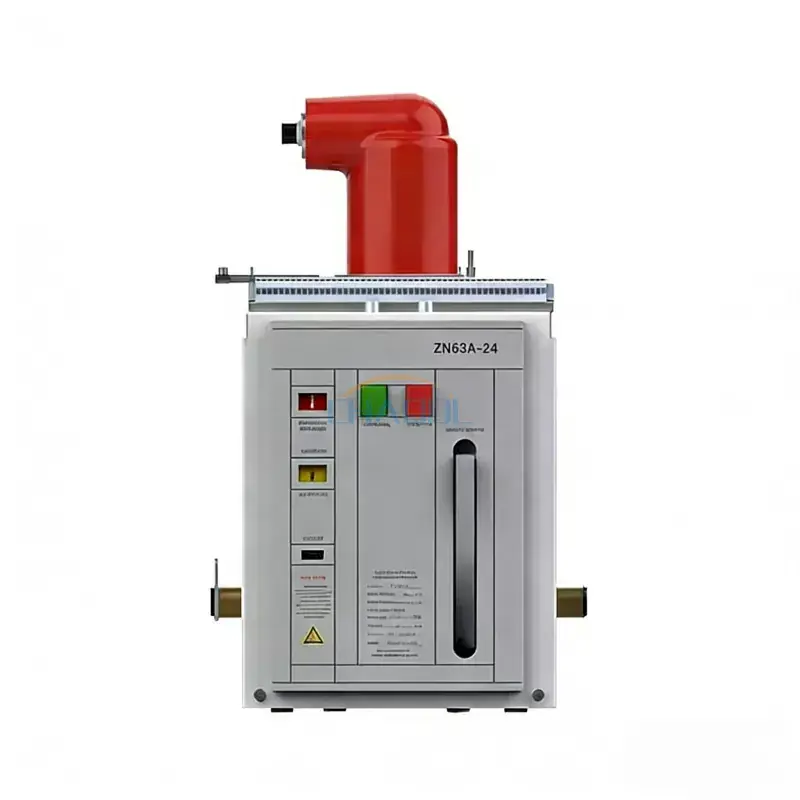

Görünüm diyagramı

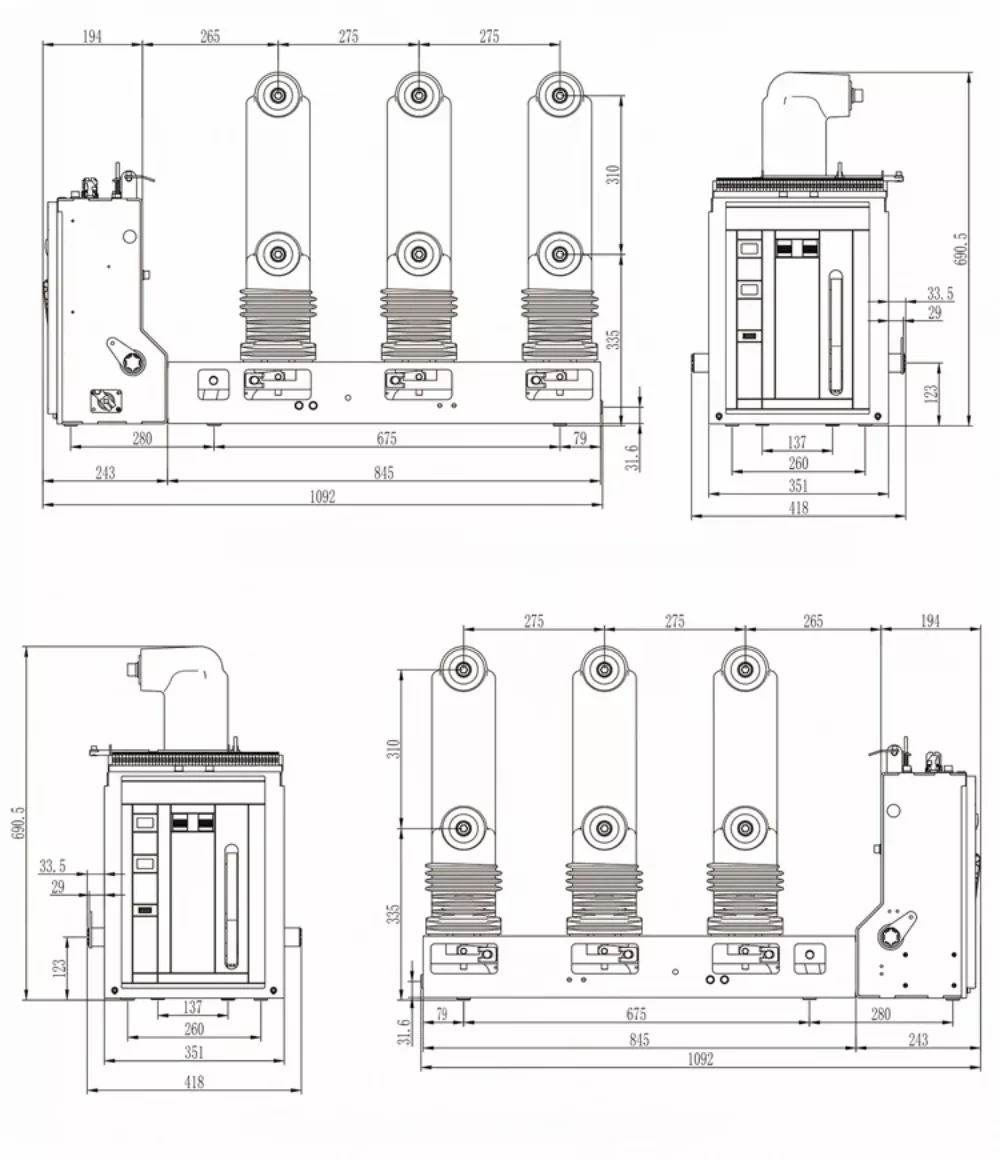

Boyutlar diyagramı

Teknik Parametreler

1—Nominal kısa devre kesme akımı(KA)

2—Anma akımı(A)

3—Ejeksiyon mekanizması

4—Anma gerilimi (KV)

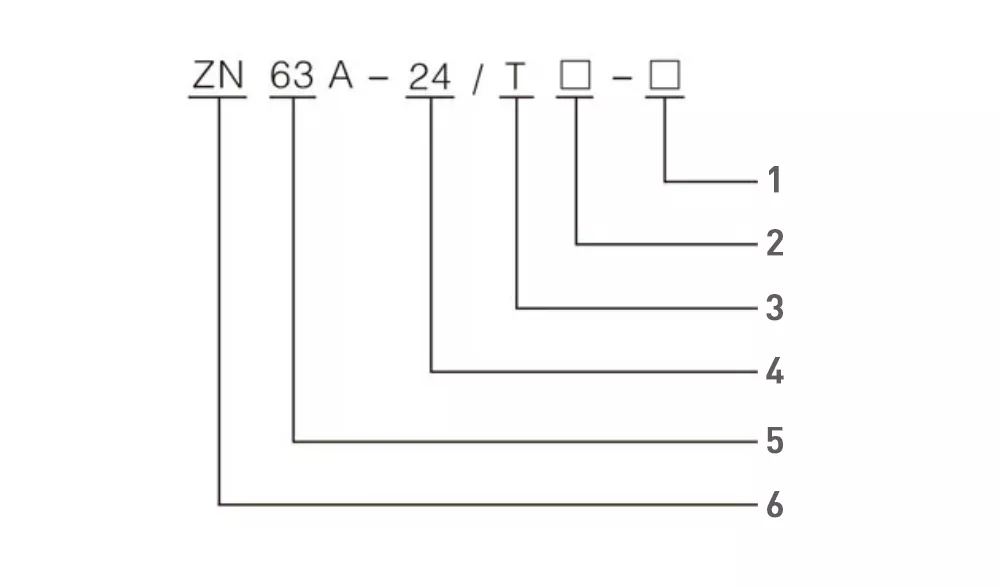

5—Tasarım numarası

6—Kapalı vakum devre kesici

Yapısal Özellikler

1. 24kV Yana Monte Vakumlu Devre Kesici, bakır-krom temas malzemesi ve fincan şeklinde uzunlamasına manyetik alan temas yapısına sahip, merkezi sızdırmaz bir seramik veya cam vakum kesici kullanır; bu, düşük elektriksel aşınma oranı, uzun elektrik ömrü, yüksek temas dayanım voltajı, kararlı dielektrik yalıtım mukavemeti, hızlı ark söndürme kurtarma hızı, düşük akım kesme seviyesi ve güçlü kesme kapasitesi sağlar.

2. Hem manuel hem de elektrik enerjisi depolama fonksiyonlarına sahip, yatay olarak düzenlenmiş bir yay enerjisi depolama işletim mekanizmasını benimser.

3. Üç fazlı sütun yapısı kullanır. Üç fazlı sütunlar ve akım transformatörleri, yüksek ve düşük sıcaklıklara, UV radyasyonuna ve eskimeye karşı direncin yanı sıra iyi nem ve yoğuşma direncine sahip, ithal dış mekan epoksi reçine katı yalıtımı veya silikon kauçuk katı yalıtımıyla kaplanmış iç mekan epoksi reçinesini kullanır.

Çalışma Ortamı

1. Ortam hava sıcaklığı: -15°C ila 40°C

2. Rakım: 1000m'yi geçmemelidir (Daha yüksek bir rakım gerekiyorsa, nominal yalıtım seviyesi buna göre artırılmalıdır).

3. Sismik yoğunluk: 8 dereceyi geçmeyecek.

4. Bağıl nem: Günlük ortalama %95'i, aylık ortalama %90'ı aşmayan.

5. 24kV Yana Monte Vakumlu Devre Kesici, yangın, patlama tehlikesi, ciddi kirlilik, kimyasal korozyon ve şiddetli titreşimlerin bulunmadığı yerler için uygundur.
